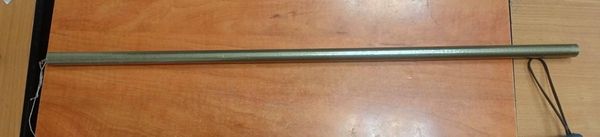

Нагревательный элемент для УВМ ЭНЭС-ХН2080.780Д.М900, 780 мм, Ø20 мм

Характеристики

Где стоит такой нагреватель

Как ТЭН длиной 780 мм работает в узле УВМ

В маслоочистительной и вакуумной установке нагреватель размещён внутри проточного корпуса фильтра-подогревателя, между насосом закачки и вакуумным баком. ЭНЭС-ХН2080.780Д.М900 имеет длину 780 мм и внешний диаметр 20 мм. В каталожном названии не указаны форма трубки, крепление, материал оболочки, мощность и напряжение, поэтому эти параметры нельзя выводить из обозначения.

Подобный узел нагревает трансформаторное или турбинное масло, проходящее через корпус фильтра-подогревателя. При подборе важно проверить не только, помещается ли трубка диаметром 20 мм в узел, но и соответствует ли длина 780 мм способу измерения и расположению концов после гибки.

• Если 780 мм - развёрнутая длина, это длина трубки до гибки. Она не задаёт автоматически габарит между концами уже согнутого элемента.
• Для установки согнутого нагревателя дополнительно сверяют габаритную длину, высоту и межосевое расстояние параллельных участков. Эти размеры определяют посадку в корпусе, тогда как развёрнутая длина остаётся параметром самой трубки.
• В описании узла оболочка подобных нагревателей обозначена как нержавеющая сталь. Материал конкретного ЭНЭС-ХН2080.780Д.М900 в названии не приведён, поэтому при замене его нужно уточнить отдельно с учётом масла.
• При перегреве масла выше рабочей температуры на поверхности ТЭН образуются нагар и шлам. Отложения появляются на рабочей части, поэтому при подборе исполнения длиной 780 мм важно учитывать условия нагрева и среду, а не только габарит.
• Попадание воды в масло может привести к пробою изоляции нагревателя. Если отказ произошёл после загрязнения масла водой, следует выяснить причину попадания влаги, а не ограничиваться подбором нового элемента диаметром 20 мм.
• Такие фильтры-подогреватели встречаются в установках СОМ, УВФ-2000 «Компакт», УРМ-2500 и ЛРМ-500, а также в мобильных установках серии CMM-UVM (GlobeCore).

Как заменить нагреватель и сверить его геометрию

При замене ЭНЭС-ХН2080.780Д.М900 сопоставляют длину 780 мм и внешний диаметр 20 мм с установленным элементом, а затем проверяют изгиб и крепление. Это помогает не спутать развёрнутую длину трубки с габаритами нагревателя после гибки.

1. Подготовьте УВМ к обслуживанию и отключите электропитание согласно документации на установку. К снятию переходите после того, как оборудование подготовлено к безопасной работе.
2. Извлеките старый нагреватель предусмотренным для конкретной установки способом. Не деформируйте трубку: даже небольшое изменение изгиба затруднит сравнение с исполнением длиной 780 мм.
3. Измерьте старый элемент и запишите, как получен размер: по прямой трубке до гибки или по габариту после неё. Для согнутой детали отдельно отметьте положение концов, высоту и межосевое расстояние параллельных участков.
4. Проверьте внешний диаметр старой трубки относительно указанных для ЭНЭС-ХН2080.780Д.М900 20 мм. Сопоставьте также форму нагревателя, посадочное место, крепление и расположение выводов.
5. Уточните параметры, которых нет в каталожном названии: мощность, напряжение, материал оболочки и тип соединения. Если на старом элементе сохранилась маркировка у вывода или на штуцере, приложите её к размерам.
6. Установите выбранное исполнение по документации оборудования и проверьте работу узла предусмотренным для УВМ способом. При отличии формы старого элемента от прямой передайте контур или эскиз с обозначением длины 780 мм.

Какие параметры ЭНЭС-ХН2080.780Д.М900 можно задать

Для исходного нагревателя указаны длина 780 мм и внешний диаметр 20 мм. Для изготовления ТЭН на заказ остальные параметры нужно согласовать отдельно, особенно если элемент должен повторить изгиб и посадку в фильтре-подогревателе УВМ.

• У ЭНЭС-ХН2080.780Д.М900 тип крепления в каталожном названии не расшифрован. Для исполнения с длиной 780 мм можно задать штуцер с гайкой или фланец; для штуцера выбирают подходящую посадке резьбу: метрическую М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 либо трубную G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2.
• Указание 780 мм и Ø20 мм не определяет тип выводов. Для этого нагревателя можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции; длину холодной зоны согласуют с конструкцией узла.
• Материал оболочки исходного элемента по названию определить нельзя. Для исполнения с внешним диаметром 20 мм можно задать чёрную сталь, нержавеющую сталь AISI 304, AISI 316 или 12Х18Н10Т, жаропрочную сталь, медь или титан. При необходимости также согласуют покрытие цинком или фторопластом, учитывая контакт с маслом.
• Мощность и напряжение ЭНЭС-ХН2080.780Д.М900 в названии не приведены. Их можно подобрать отдельно: мощность от 100 Вт, напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если сохранить длину 780 мм и диаметр 20 мм, изменение мощности меняет удельную нагрузку на оболочку, поэтому её пересчитывают под рабочую среду.
• Форма трубки в обозначении не указана. При сохранении развёрнутой длины 780 мм можно задать прямое, U-, W-, M- или Г-образное исполнение, «скрепку», кольцо, спираль, оребрённый вариант либо контур по эскизу. Для проверки посадки дополнительно задают габариты после гибки: габаритную длину, высоту и межосевое расстояние.

Где применяют подобные трубчатые ТЭН

Подобные трубчатые ТЭН применяют в маслоочистительных и вакуумных установках, где трансформаторное или турбинное масло нагревается в проточном фильтре-подогревателе. ЭНЭС-ХН2080.780Д.М900 с длиной 780 мм и диаметром 20 мм предназначен для УВМ, но для установки в конкретный корпус нужно сопоставить способ измерения длины, изгиб и расположение крепления. В этом типе оборудования встречаются установки СОМ, УВФ-2000 «Компакт», УРМ-2500, ЛРМ-500 и мобильные CMM-UVM (GlobeCore).

Подобные трубчатые нагреватели используют и в пищеварочных котлах для варки блюд с нагревом воды или пароводяной смеси в рубашке, во фритюрницах для нагрева масла или жира и в моечно-дезинфицирующих машинах для лабораторной посуды и инструментов. Их также применяют в паяльных ваннах с расплавленным припоем, автоклавах с водой под избыточным давлением и термодымовых камерах, где нагревают воздух, дым или пар. Эти процессы показывают разнообразие применения подобного типа ТЭН; для ЭНЭС-ХН2080.780Д.М900 подтверждены параметры только из каталожного названия.

Какие данные нужны для подбора

Для подбора исполнения ЭНЭС-ХН2080.780Д.М900 сообщите модель УВМ и приложите фото старого элемента, отдельно показав его крепление и положение в корпусе. Укажите, является ли размер 780 мм развёрнутой длиной или габаритом после гибки, подтвердите внешний диаметр 20 мм и передайте контур трубки, размеры посадочного места, маркировку, мощность, напряжение и сведения о масле. Если маркировки нет, фотографии и размеры помогут определить, какие характеристики исходного нагревателя нужно сохранить.
