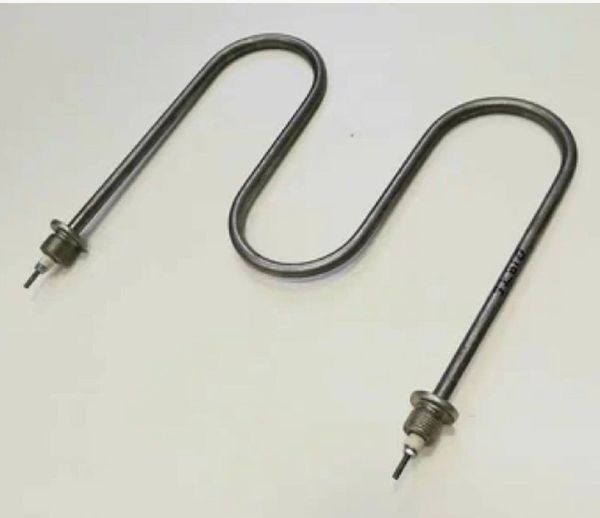

ТЭН для саун Пирамида 1000W ЭКМ-6/9

Характеристики

Где стоит такой нагреватель

Пирамида 1000W в каменке: нагрев и причины отказа

ТЭН для саун Пирамида 1000W ЭКМ-6/9 предназначен для установки в каменку. В таких нагревателях стержневые элементы располагаются под слоем камней или в корзине. При поддаче вода может попасть на раскалённую трубку, поэтому при замене важно учитывать не только мощность 1000W, но и исполнение элемента и его положение среди камней.

В справочнике оборудования приведены Helo CUP 90 STJ, Harvia Vega, Harvia Cilindro и Harvia Club. В таких каменках встречаются стержневые ТЭН, но названия моделей не подтверждают совместимость именно с Пирамида 1000W ЭКМ-6/9. Для подбора сопоставляют маркировку и фактические размеры старого элемента.

• При попадании воды на раскалённую трубку возможна трещина. Для каменок в описании оборудования указана мягкая нержавеющая сталь как материал, снижающий этот риск; материал оболочки Пирамида 1000W в названии не указан.
• При недостатке камней вокруг нагревателя возможен перегрев. Для элемента мощностью 1000W важно восстановить предусмотренное для каменки расположение ТЭН и камней.
• Высокая влажность парной и конденсат на выводах также указаны среди причин отказа. Тип выводов ЭКМ-6/9 по названию неизвестен, поэтому при замене его нужно сопоставить с установленным элементом.
• В обозначении есть мощность 1000W и код ЭКМ-6/9, но нет напряжения и схемы выводов. Эти данные проверяют отдельно, особенно если в каменке несколько нагревателей и их подключают к трёхфазной сети.

Замена ТЭН и распределение мощности по фазам

Для Пирамида 1000W ЭКМ-6/9 мощность 1000W относится к одному нагревателю, а не ко всей каменке. Если три ветви соединены звездой, мощность каждой должна быть одинаковой, иначе возникает перекос нагрузки по фазам. Напряжение и схему подключения нельзя определить только по обозначению модели.

1. Отключите каменку от электропитания и дождитесь остывания нагревателей. На время замены исключите возможность случайной подачи напряжения.
2. Перед демонтажом Пирамида 1000W зафиксируйте расположение старого элемента в каменке и подключение его контактов. Это поможет сравнить замену с установленным ТЭН, а не только с названием оборудования.
3. После снятия сопоставьте маркировку, форму, габариты и крепление старого элемента с обозначением ЭКМ-6/9. Значение 1000W не сообщает размеры трубки или тип посадки.
4. Если несколько элементов подключены к трёхфазной сети, уточните напряжение и схему питания по документации каменки. Для соединения звездой проверьте равенство мощности трёх ветвей.
5. Установите элемент, совпадающий с посадочными параметрами, и подключите его по схеме оборудования. Не выбирайте схему подключения только по мощности 1000W.
6. Перед включением проверьте, что нагреватель занимает предусмотренное положение, а камни размещены вокруг него. Проверку и запуск выполняйте по документации конкретной каменки.

Исполнение Пирамида 1000W можно согласовать под каменку

Название Пирамида 1000W ЭКМ-6/9 задаёт назначение, форму-обозначение и мощность, но не содержит данных о креплении, материале оболочки, длине, напряжении и выводах. ТЭН на заказ можно выполнить с учётом этих параметров, если они известны для конкретной каменки.

• Для каменки с посадочным местом под штуцер можно заказать исполнение с гайкой и подходящей метрической или трубной резьбой; другой вариант крепления - фланец. Резьбу и габарит крепления выбирают по месту установки элемента мощностью 1000W.
• Материал оболочки в названии ЭКМ-6/9 не указан. Для заказа доступны чёрная сталь, нержавеющая сталь и медь; для каменки материал выбирают с учётом нагрева и возможного попадания воды на элемент.
• Если геометрия штатного ТЭН не совпадает с нужной посадкой, можно согласовать прямую, U-, M-, W-образную форму, спираль, скрепку или исполнение по эскизу. Для Пирамида 1000W задают развёрнутую длину трубки и габариты после гибки, чтобы определить положение нагревателя среди камней.
• Вместо исходных 1000W можно согласовать мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При подборе нескольких элементов учитывают общую схему: для соединения звездой мощности ветвей должны быть одинаковыми.
• Если штатное подключение Пирамида 1000W требует другого исполнения выводов, можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. Тип выводов и длину контактной части указывают с учётом соединения в каменке.

Где используют подобные трубчатые ТЭН

Пирамида 1000W ЭКМ-6/9 предназначен для сауны. Подобные трубчатые ТЭН применяют в электрокаменках, где нагреватели размещены под камнями или в корзине и передают им тепло. В справочнике также приведены Harvia Topclass Combi и Helo CUP 90 STJ. Это примеры оборудования с такими нагревателями, а не подтверждение совместимости конкретного ТЭН мощностью 1000W с любой из моделей.

Подобные трубчатые ТЭН применяют в ваннах длительной пастеризации молока: воду в рубашке нагревают, а молоко получает тепло через стенку ёмкости. В термодымовых камерах нагрев используют для подсушки, обжарки, варки и копчения; в расстоечных шкафах - для поддержания тёплого влажного воздуха. Трубчатые нагреватели также встречаются в термопотах, где воду кипятят и поддерживают горячей, и в электропарогенераторах для получения технологического пара. Условия этих процессов отличаются от работы каменки, поэтому исполнение для них подбирают отдельно от Пирамида 1000W ЭКМ-6/9.

Данные для подбора Пирамида 1000W

Чтобы подобрать замену для сауны, укажите обозначение Пирамида 1000W ЭКМ-6/9 и приложите фото старого нагревателя. Сообщите его маркировку, размеры, форму и тип крепления, напряжение и число ТЭН в каменке. Если элементы подключены к трёхфазной сети, укажите известную схему: это позволит проверить распределение мощности и равенство ветвей при соединении звездой. Для изготовления по эскизу дополнительно потребуются геометрия элемента, материал оболочки, мощность, напряжение и данные выводов.

Вопросы

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.

Заявка на расчёт

Другие ТЭНы по размерам и маркировке
