Характеристики

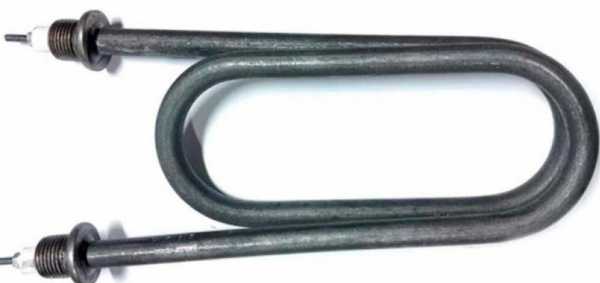

| Обозначение | ТЭН-60 А 13/3, 15 U обр. |
|---|---|
| Форма | U обр. |
| Мощность | 3,15 кВт |
| Напряжение | 220 В |
Подключение: проверьте схему до монтажа
Один ТЭН на 220В подключают между фазой и нулём. При групповом подключении ТЭНов на 220В к сети 380/220В используют схему «звезда».
В «звезде» у всех трёх ветвей должна быть одинаковая мощность. ТЭНы на 380В подключают «треугольником»; эту схему нельзя переносить на данную модель только по внешнему сходству.
- Для равномерной нагрузки по фазам количество элементов выбирают кратным 3.
- Перед подключением сверьте напряжение каждого ТЭНа со схемой питания.
Расчёт по мощности и напряжению
| Расчётный ток | 14,3 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 15,4 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Сначала определите узел установки
Трубчатые электронагреватели ставят в нагревательные узлы оборудования, например в баки и ёмкости. По одному названию этой модели нельзя определить, подходит ли она для конкретного бака: нужны размеры посадочного места, крепление и сведения о нагреваемой среде.
Для нестандартного или опытного оборудования тэн на заказ можно изготовить по эскизу. Совместимость определяют по посадочным размерам, а не по внешнему сходству старого элемента.
- Сверьте форму и габаритную длину снятого ТЭНа.
- Проверьте тип крепления и межосевое расстояние, если оно есть.
Что говорят расчётные параметры
Расчётный ток составляет 14,3 А, а сопротивление в рабочем режиме - 15,4 Ом. Ток используют при выборе автомата и сечения провода с учётом условий конкретной установки.
В расчёте не указаны удельная мощность и нагреваемая среда, поэтому по этим параметрам вывод сделать нельзя.
- Сверьте расчётные значения с параметрами подключения.
- Не выбирайте защиту только по одному значению тока.
Эскиз для изготовления: задайте геометрию
ТЭН по размерам можно изготовить по чертежу или эскизу. Укажите развёрнутую длину, форму изгиба, габариты после гибки и диаметр оболочки.
Также нужны материал оболочки с учётом среды, мощность, напряжение, длина холодной зоны или контактного стержня и тип крепления.
- Отметьте на эскизе места крепления и выводов.
- Если точных размеров нет, приложите старый элемент или его фото.
Оболочку выбирают под нагреваемую среду
Материал оболочки указывают с учётом среды: требования для воды, воздуха и масла могут различаться. Если среда неизвестна, сначала уточните её, а затем задавайте материал.
По заказу доступны оболочки из чёрной стали, нержавеющей стали или меди. Само название модели не сообщает, из какого материала сделана её оболочка.
- Не считайте материалы взаимозаменяемыми без сверки с условиями работы.
- Укажите, есть ли обдув, если нагреватель работает в воздухе.
Чтобы подобрать замену, соберите данные со старого ТЭНа
Если маркировка сохранилась, пришлите её целиком: по ней проще начать подбор. Тэн по маркировке всё равно нужно сверить с размерами и креплением, а без маркировки отправьте замеры и фото.
Для подбора зафиксируйте длину после гибки, диаметр трубки, мощность, напряжение и среду. Это поможет оценить, подойдёт ли замена нагревательного элемента к посадочному месту.
- Маркировка со старого ТЭНа или фото места, где она нанесена.
- Развёрнутая длина либо длина после гибки и форма.
- Диаметр трубки, мощность, напряжение и нагреваемая среда.
- Тип крепления, межосевое расстояние и модель оборудования.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По названию известны напряжение, мощность и обозначение формы, но не указаны крепление и среда. Сверьте посадочные размеры и параметры старого нагревателя.
Можно ли сделать замену по старому образцу без маркировки?
Да, для подбора нужны размеры, форма изгиба, диаметр трубки, мощность, напряжение и тип крепления. Приложите фото старого элемента и места установки.
Можно ли установить этот ТЭН для нагрева воды, воздуха или масла?
По названию модели нельзя определить допустимую среду. Сообщите, что именно нагревается, и уточните, есть ли обдув, чтобы подобрать исполнение.
Как проверить старый ТЭН?
Снимите маркировку и замерьте геометрию. Электрическую часть проверяют измерением сопротивления изоляции или тока утечки.
Что прислать для расчёта и подбора?
Маркировку или фото, размеры, форму, диаметр, мощность, напряжение, среду и тип крепления. Если есть, добавьте модель оборудования.
Какие размеры снять при замене по старому образцу?
Запишите развёрнутую длину или длину после гибки, диаметр трубки и длину контактного стержня или холодной зоны. Также зафиксируйте форму изгиба и размеры крепления.
