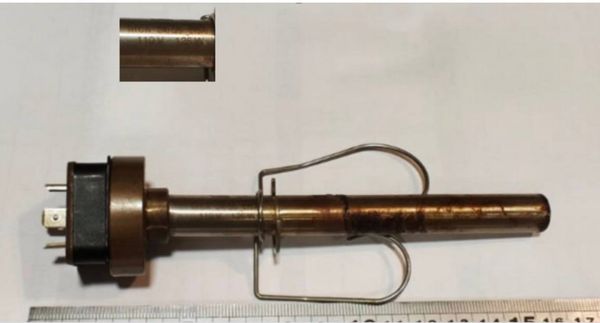

ТЭН для подогрева компрессора 110 В, 125 Вт RICA 240 B/5 2157015

Характеристики

Один ТЭН 110 В, 125 Вт: что учитывать при сборке группы

В каталоге указаны назначение этого трубчатого электронагревателя, напряжение 110 В, мощность 125 Вт и обозначение RICA 240 B/5 2157015. Размеры, крепление и тип выводов в названии не раскрыты. Поэтому обозначение само по себе не задаёт способ монтажа и не подтверждает, что несколько таких нагревателей можно подключить к конкретной сети без проверки её параметров.

Для одного изделия в расчётных данных приведены ток 1,1 А и сопротивление в рабочем режиме 96,8 Ом. При подключении нескольких ТЭН нельзя переносить эти значения на всю группу без учёта схемы: при параллельном соединении токи ветвей складываются, при последовательном меняется распределение напряжения. Число изделий и параметры источника здесь не заданы, поэтому готовую схему звезда или иное трёхфазное подключение по названию товара определить нельзя.

• Ориентир для одной ветви - 110 В и 125 Вт на ТЭН; расчётные 1,1 А и 96,8 Ом также относятся к одному нагревателю.
• Перед объединением нескольких изделий задайте напряжение каждой ветви и предполагаемый способ соединения. Одного значения 110 В недостаточно, чтобы выбрать схему для конкретной трёхфазной сети.
• В проекте группы отдельно укажите количество ТЭН, подключение и параметры питающей сети. Обозначения RICA 240 B/5 и 2157015 помогают идентифицировать товар, но не содержат этих сведений.

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Как изменить исполнение RICA 240 B/5 под заказ

В каталоге у этого ТЭН заданы 110 В и 125 Вт; конструктивные размеры и присоединение в названии не указаны.

• Сейчас резьба и тип крепления не обозначены → для исполнения на замену можно согласовать штуцер с гайкой нужного посадочного размера либо фланец. При заказе важно передать фактическую конструкцию места установки, поскольку RICA 240 B/5 не содержит обозначения резьбы.
• Сейчас вид выводов не указан → для ТЭН 125 Вт можно выбрать контактный стержень с резьбой M4, M5 или M6 и гайками либо проводные выводы в термостойкой изоляции. Укажите, как выводы должны выходить относительно корпуса компрессора и где располагается точка подключения.
• Сейчас материал оболочки в названии не задан → для исполнения по размерам RICA 240 B/5 материал можно выбрать из предусмотренных вариантов с учётом рабочей среды. Также согласуется покрытие, если оно требуется для конкретного места установки.
• Сейчас заданы 125 Вт и 110 В → по заказу можно изготовить вариант с другой мощностью и напряжением. Для нагревателя тех же габаритов изменение мощности меняет нагрузку на оболочку, поэтому её пересчитывают под заявленную среду; при заказе группы указывают параметры каждого ТЭН отдельно.
• Сейчас форма и длина не раскрыты в названии → для замены можно задать прямую, U-, M-, W-образную или другую форму по эскизу. Отдельно согласуются развёрнутая длина, радиус изгиба, межосевое расстояние, длина холодной зоны и наличие термовыключателя либо термостата.

Картерный нагреватель и другие компрессоры: не путайте узлы

В компрессорно-конденсаторных агрегатах картерный нагреватель подогревает масло. В зависимости от конструкции он может быть вставным, установленным в скважину корпуса компрессора, или ленточным, охватывающим корпус снаружи. Это примеры устройств из справочника, а не подтверждение совместимости RICA 240 B/5 с конкретным агрегатом.

• Такие картерные нагреватели встречаются в компрессорах Copeland MGM03MG, MGM04MG и MGM06MG, а также в Danfoss Optyma Plus. Для подбора RICA 240 B/5 сверяют обозначение старой детали, крепление и посадочный размер: модели оборудования сами по себе не доказывают совпадение размеров.
• Вставному исполнению нужна совместимость со скважиной корпуса, а ленточному - с наружной поверхностью и способом фиксации. У товара указаны 110 В и 125 Вт, но тип установки в названии отсутствует; считать его патронным или ленточным нельзя.
• Для подобных картерных узлов в источнике указаны типовые нагреватели 40-50 Вт при 230-240 В. Это параметры других исполнений, не RICA 240 B/5: у рассматриваемого товара указаны 125 Вт и 110 В. Не переносите характеристики примера на подбираемый ТЭН.
• Среди причин отказа картерного нагревателя названы длительная непрерывная работа и перегрев при плохом контакте с корпусом. У ленточного исполнения отдельно отмечены вибрация и механическое повреждение крепления. Эти сведения относятся к узлу и его условиям работы, а не устанавливают причину неисправности конкретного RICA 240 B/5.
• Не всякий компрессорный нагреватель работает с маслом. В фен-компрессоре для груминга спираль располагается в воздушном канале: примеры оборудования - Chaolun CL-1999 и Artero Black 1 Motor. Для таких устройств описаны перегрев из-за засорённого шерстью фильтра и износ спирали при длительной работе. Это другой узел и другая конструкция, не основание считать ТЭН 110 В, 125 Вт подходящим для фена.

Что указать на эскизе нагревателя для компрессора

Чтобы оформить тэн на заказ по эскизу, для исполнения RICA 240 B/5 отметьте развёрнутую длину, форму после гибки, диаметр оболочки и габариты готовой детали. Покажите крепление с размерами, положение выводов и длину контактного стержня или проводов. Отдельно укажите материал оболочки и среду, для которой предназначен нагреватель. Электрическую часть подпишите как 110 В, 125 Вт, если именно эти параметры должны сохраниться; если меняются мощность или напряжение, приведите новые значения. Такой набор данных помогает отличить геометрию изделия от его каталожного обозначения, которое не раскрывает конструкцию.

Если эскиз задаёт новую деталь, а не копирует старую, дополнительно обозначьте длину активной части и холодной зоны, а также положение изгибов относительно крепления. Для группы ТЭН укажите, какой вывод каждого нагревателя подключается к какой ветви и какова планируемая схема. Это особенно важно, когда проектируется трёхфазное подключение: по значениям 110 В и 125 Вт одного RICA 240 B/5 нельзя восстановить параметры сети и назначить соединение.

Какие данные сверить для заказа по размерам

Чтобы заказать ТЭН по размерам вместо изделия RICA 240 B/5, сначала сопоставьте каталожную маркировку старого нагревателя с обозначениями на корпусе компрессора и в документации оборудования. Если маркировка отличается или отсутствует, приложите фотографию старой детали и место её установки. Названия Copeland MGM03MG, MGM04MG, MGM06MG или Danfoss Optyma Plus помогут описать агрегат, но не заменят измерений самого ТЭН.

Для конструктивного подбора нужны длина и форма после гибки, диаметр трубки, тип крепления и его размеры, взаимное положение выводов. Если установлен штуцер, укажите его резьбу; если фланец - его форму и присоединительные размеры. Отдельно зафиксируйте, где нагреватель соприкасается с корпусом или входит в посадочное место. Именно эти данные позволяют проверить монтажное совпадение, которого нет в каталожном названии RICA 240 B/5.

Электрические параметры сообщайте отдельно от размеров: для исходного изделия это 110 В и 125 Вт, для одного ТЭН в расчётных данных приведены ток 1,1 А и сопротивление 96,8 Ом. При заказе другого исполнения укажите требуемые напряжение и мощность. Если требуется несколько нагревателей на трёхфазную сеть, добавьте их количество и параметры сети, а также заданную схему соединения. Не следует выбирать схему звезда только по тому, что в установке есть три фазы.
