Характеристики
| Назначение | для шкафа |
|---|---|
| L | 220 |
| D | 12-20 мм |
| A | 280 мм |
| B | 240m |
| Мощность | 1,5 кВт |
| Напряжение | 220 В |
Расчёт по мощности и напряжению
| Расчётный ток | 6,8 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 32,3 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Сверяем L, D, A и B у этого ТЭН
В названии товара приведены четыре размерных обозначения: L=220, D=12-20 мм, A=280 мм и B=240m. Они относятся к конкретному ТЭН для шкафа, но схема с точками отсчёта в карточке не указана. Поэтому при замене нельзя считать, что L, A и B обозначают одну и ту же длину: на старом изделии или эскизе нужно сопоставить каждую размерную линию с соответствующим участком. Значение B в каталоге записано именно как 240m. Перед оформлением задания следует уточнить, какая единица измерения подразумевается, а не подменять её догадкой.
Диаметр D указан диапазоном 12-20 мм. Для изготовления по размерам нужен фактический размер трубки конкретного изделия и место, где он измерен. Мощность этого ТЭН составляет 1,5 кВт; в расчётных данных к нему указаны ток 6,8 А и сопротивление в рабочем режиме 32,3 Ом. Напряжение в названии отсутствует, поэтому ток и сопротивление не заменяют проверку электрических параметров аппарата. Если требуется изменить мощность при сохранении габаритов L=220 и D=12-20 мм, нагрузку на оболочку нужно пересчитать с учётом среды.
- L=220: покажите на старом ТЭН или эскизе, между какими точками измерена эта длина.
- D=12-20 мм: уточните фактический диаметр трубки и отметьте точку измерения.
- A=280 мм и B=240m: передайте обе размерные привязки; для B отдельно подтвердите единицу измерения.
Как изменить исполнение ТЭН 1,5 кВт по заданию
Для ТЭН с параметрами L=220, D=12-20 мм, A=280 мм, B=240m и мощностью 1,5 кВт в заказе можно отдельно описать крепёж, электрические выводы, материал оболочки и геометрию. Для такого исполнения тэн на заказ оформляют с указанием исходных габаритов и требуемых изменений.
- В каталожном названии посадочный узел не обозначен → по заказу выполняем крепление штуцером с гайкой или фланцем, с расположением и размером по старому ТЭН или эскизу.
- В карточке не задано окончание нагревателя → для изделия с длиной L=220 можно предусмотреть резьбовой контактный стержень с гайками или вывод проводом в термостойкой изоляции; нужный вылет и длину холодной зоны укажите в задании.
- Материал оболочки для D=12-20 мм в названии не указан → по заказу выбираем материал и покрытие из предусмотренных вариантов, исходя из среды и условий работы этого ТЭН.
- Исходная мощность составляет 1,5 кВт → по заказу пересчитываем другое значение мощности и напряжения для заданных габаритов; в задании также указывают среду, чтобы проверить нагрузку на оболочку.
- Форма трубки не обозначена, хотя заданы A=280 мм и B=240m → можем выполнить требуемую конфигурацию по эскизу, сохранив указанные габаритные привязки.
В каких узлах встречаются такие нагреватели
В названии этот товар обозначен как ТЭН для шкафа, с мощностью 1,5 кВт и размерами L=220, D=12-20 мм, A=280 мм, B=240m. Это трубчатый электронагреватель; справочник оборудования описывает несколько узлов с такими нагревателями. Примеры ниже помогают понять условия работы, но сами по себе не подтверждают посадку этого изделия в конкретную модель.
- В шкафах КРУ, НКУ и релейных шкафах обогреватель располагают внутри корпуса, на DIN-рейке или настенно, рядом с термостатом либо гигростатом. В справочнике есть пример Rittal: обогреватель распределительного шкафа. Для такого узла описаны компактные плоские или трубчатые нагреватели; среди причин отказа названы коррозия контактов при длительной конденсации и перегорание при отсутствии термостата-ограничителя. Указанная в карточке мощность 1,5 кВт требует отдельной проверки по проекту шкафа, а габариты L=220 и D=12-20 мм нужно сопоставить с местом установки.
- В духовых шкафах трубчатые нагреватели могут стоять сверху и снизу камеры; в моделях с конвекцией предусмотрен кольцевой элемент вокруг вентилятора. Примеры из справочника: Artel MD-4218L, Electrolux SurroundCook EOF3H40BX, Electrolux SenseCook EOE5C71Z и Hansa BOES684620. Для открытых элементов источником отказа могут быть перегорание спирали, локальный перегрев от капель жира или воды и длительная работа в режиме гриля. Это особенности оборудования, а не характеристика ТЭН L=220 и 1,5 кВт. Для установки в духовку отдельно проверяют форму, крепление и размерные привязки.
- В ротационных пекарских шкафах трубчатые нагреватели работают в камере с принудительной конвекцией; в комбинированном режиме в камеру периодически подают воду для образования пара. В качестве примеров указаны Муссон-Ротор модель 99/11-02 и Муссон-Ротор модель 77. Частые циклы нагрева и охлаждения создают тепловую нагрузку, а увлажнение может приводить к образованию накипи. Эти сведения описывают режим работы оборудования, но не означают, что ТЭН для шкафа с размерами A=280 мм и B=240m рассчитан на такой узел.
Что показать на эскизе ТЭН для шкафа

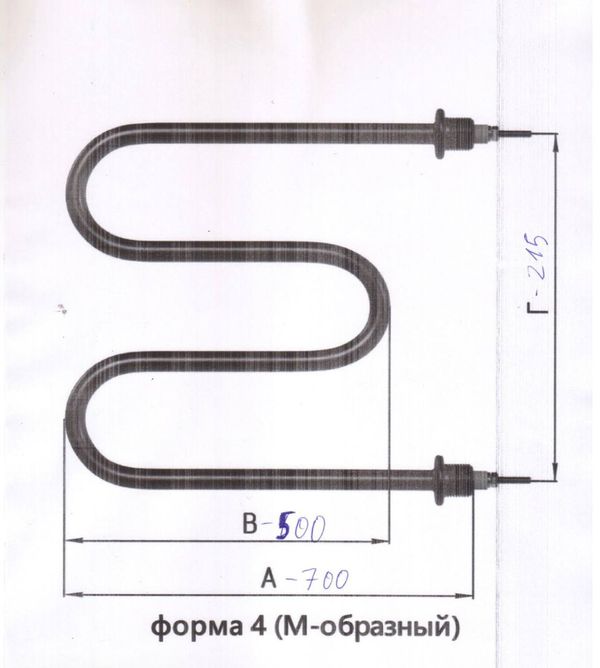

На эскизе укажите L=220, D=12-20 мм, A=280 мм и B=240m с размерными линиями и точками отсчёта. Покажите форму трубки и положение крепёжной части относительно каждого габарита. Для B заранее подтвердите единицу измерения, поскольку в названии она приведена как m. Отдельно отметьте мощность 1,5 кВт, среду вокруг нагревателя и нужное положение выводов. Если параметры должны отличаться от карточки, перечислите изменения прямо на эскизе. Такое изготовление по эскизу задаёт исполнение именно этого ТЭН, а не только его общий контур.
Данные для замены ТЭН с габаритами L=220 и A=280 мм
Для заказа подготовьте маркировку старого изделия, если она сохранилась, и фотографию ТЭН целиком. На фото полезно различить трубку, место крепления и выводы. Затем сопоставьте старые размеры с указанными в карточке L=220, D=12-20 мм, A=280 мм и B=240m. Для каждого значения укажите точки измерения: например, покажите на схеме, откуда начинается размер A и к чему относится B. Так размерный ряд не будет смешан с расстоянием между концами или габаритом после изгиба.
Отдельно передайте мощность и напряжение старого изделия либо данные аппарата. Для этого ТЭН подтверждена мощность 1,5 кВт, но напряжение в названии не указано. Если требуется другая электрическая характеристика, укажите её как изменение к исходному исполнению. Расчётные ток 6,8 А и сопротивление 32,3 Ом относятся к исходным данным карточки и не позволяют определить отсутствующее напряжение без дополнительных сведений.
В задании также отметьте среду, форму трубки, положение крепления и желаемые выводы. Если маркировки нет, размеры, фото и эскиз помогут описать замену ТЭН по образцу. Для этого изделия особенно важно отдельно разрешить неоднозначность записи B=240m и уточнить фактический диаметр в диапазоне D=12-20 мм. После этого можно согласовать изготовление по чертежу заказчика с мощностью 1,5 кВт или с указанным в задании изменением.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать ТЭН L=220 с другим креплением?
Да. Для изделия с D=12-20 мм и мощностью 1,5 кВт по заказу можно задать штуцер с гайкой или фланец. Размер крепления и его положение относительно A=280 мм укажите на эскизе.
Можно ли изменить выводы и их длину у ТЭН?
Для ТЭН с габаритом L=220 можно выбрать резьбовой контактный стержень с гайками либо провод в термостойкой изоляции. Укажите требуемое исполнение и длину выводной части отдельно: в названии карточки эти параметры не заданы.
Можно ли заказать другую мощность или напряжение?
Исходная мощность этого ТЭН составляет 1,5 кВт, а напряжение в названии не указано. Другую мощность и напряжение можно задать при заказе, указав размеры L=220 и D=12-20 мм и среду работы для расчёта нагрузки на оболочку.
Можно ли сделать ТЭН по образцу, если маркировки нет?
Да, для замены изделия с параметрами A=280 мм и B=240m передайте фотографию и эскиз с точками измерения. Отдельно уточните единицу B, фактический диаметр трубки, крепление, среду и требуемую мощность.
Можно ли использовать ТЭН 1,5 кВт в другой среде?
Это зависит от среды и тепловой нагрузки на оболочку. Для расчёта исполнения сообщите условия работы и габариты этого товара: L=220, D=12-20 мм, A=280 мм и B=240m.
Подойдёт ли этот ТЭН к моему оборудованию?
По карточке известны L=220, D=12-20 мм, A=280 мм, B=240m и мощность 1,5 кВт, но этих данных недостаточно, чтобы подтвердить установку. В справочнике приведены, например, Rittal, Artel MD-4218L и Electrolux SurroundCook EOF3H40BX; для подбора нужно сопоставить посадочные размеры, крепление и электрические параметры конкретного узла.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
