Характеристики
| Тип | ТЭН |
|---|---|
| Форма | U-образная |
| Исполнение | Трубчатое |
| Мощность | 1,5 кВт |
| Напряжение | 220 В |
Где стоит такой нагреватель
Предызолированная импульсная трубка с электрообогревом (линии КИП)
Узел: электрический спутник (нагревательный элемент), проложенный вдоль импульсной трубки под теплоизоляцией и защитной оболочкой. Какой ТЭН ставят: гибкий электронагревательный спутник (саморегулирующийся/резистивный), напряжение питания 230 В, маркировка взрывозащиты 1 Ex s IIC T6…T4 Gb X, минимальная температура… Почему отказывает: механическое повреждение спутника при монтаже/демонтаже трубопровода, нарушение целостности изоляционной оболочки и попадание влаги.

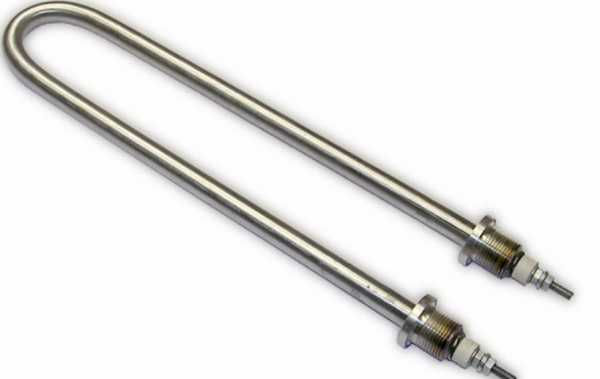

Что сообщает маркировка U-образного ТЭН
В каталожном названии указаны три характеристики: 220 В, 1,5 кВт и U-образная трубка. Первые две относятся к электрическим параметрам, третья описывает форму. Диаметр трубки, габариты после гибки и тип крепления в названии не приведены, поэтому по нему нельзя определить посадку в оборудование.
Такой трубчатый электронагреватель нужно подбирать с учётом конструкции узла.
- 220 В - указанное напряжение изделия.
- 1,5 кВт - указанная мощность.
- U-образная форма - исполнение трубки; высота изгиба и расстояние между параллельными участками не заданы.
- В расчётных данных для этого исполнения указаны ток 6,8 А и сопротивление в рабочем режиме 32,3 Ом.
Как сверить и заменить ТЭН на 1,5 кВт
Перед заменой сопоставьте параметры установленного изделия с этим ТЭН: 1,5 кВт, 220 В и U-образная форма. Работы выполняйте при отключённом питании и с учётом документации на оборудование. Порядок доступа к нагревателю зависит от конструкции узла.
- Отключите оборудование от питания по его процедуре обслуживания. У нового ТЭН должны быть согласованы электрические параметры: 1,5 кВт и 220 В.
- До демонтажа зафиксируйте положение U-образной трубки и её габариты в узле. Это поможет сравнить форму старого элемента с новым, а не только проверить совпадение мощности.
- Сверьте маркировку старого нагревателя с параметрами каталожного изделия. Совпадение 1,5 кВт и 220 В не заменяет проверку размеров и крепления.
- Измерьте диаметр трубки, расстояние между параллельными участками и габариты изгиба; отдельно уточните развёрнутую длину, если она известна. Эти параметры нужны для проверки посадки U-образного ТЭН.
- Подберите изделие по размерам, креплению и электрическим характеристикам. При заказе другой мощности или напряжения проверьте расчёт и соответствие рабочей среде.
- Установите ТЭН в соответствии с документацией оборудования и выполните предусмотренную для узла проверку после монтажа. Не включайте нагреватель, если его положение или подключение не соответствуют требованиям оборудования.
Какие параметры этого ТЭН можно изменить
Исходное исполнение - U-образная трубка мощностью 1,5 кВт на 220 В. По заказу можно изменить электрические характеристики, форму и элементы конструкции; при изменении мощности нагрузку на оболочку рассчитываем с учётом среды.
- Сейчас 1,5 кВт на 220 В → можно задать 2,2 кВт на 220 В. Для этого варианта на той же длине нагрузка на оболочку будет в 1,47 раза выше исходной для расчёта; длину проверяем под рабочую среду.
- Сейчас 1,5 кВт на 220 В → можно задать 0,8 кВт на 220 В. Для этого варианта нагрузка на оболочку на той же длине составит 0,53 от исходной; длину также рассчитываем с учётом среды.
- Сейчас 1,5 кВт на 220 В → можно выполнить 1,5 кВт на 380 В. Для такого варианта расчётный ток составляет 3,9 А, сопротивление спирали - 96,3 Ом; спираль пересчитываем, размеры остаются.
- Сейчас форма трубки U-образная → по заказу можно выполнить прямую, U-, W-, M- или Г-образную форму, скрепку, кольцо, спиральное либо оребрённое исполнение, в том числе по эскизу.
- Сейчас материал оболочки, крепление и тип выводов в названии не указаны → для ТЭН на 1,5 кВт и 220 В можно согласовать оболочку из чёрной или нержавеющей стали, меди, титана либо жаропрочной стали, покрытие цинком или фторопластом, крепление и выводы.
- Для исполнения этого U-образного нагревателя по заказу можно предусмотреть встроенный термовыключатель или термостат.
Где применяют подобные трубчатые ТЭН
Подобные трубчатые ТЭН применяют в промышленных тепловентиляторах и электрических тепловых завесах для нагрева воздуха с принудительным обдувом. В промышленных инкубаторах они участвуют в поддержании температуры воздуха с принудительной циркуляцией. В ротационном пекарском шкафу нагрев сочетается с конвекцией, вращением тележки и периодическим увлажнением паром. У рассматриваемого изделия указаны 1,5 кВт, 220 В и U-образная форма, но не габариты для конкретной установки.
Трубчатые нагреватели также применяют для оттайки инея на испарителе холодильников и морозильников No Frost, обогрева металлических элементов стрелочного перевода и подогрева дизельного топлива. В этих задачах различаются и среда, и способ передачи тепла: воздух с обдувом, металл, конденсат или топливо.
Что сообщить для подбора U-образного исполнения
Для подбора замены укажите параметры каталожного изделия: 1,5 кВт, 220 В, U-образная трубка. Приложите фото старого нагревателя и маркировки, если она сохранилась. На фото желательно показать изгиб, выводы и место крепления, чтобы сопоставить конструкцию, а не только общую форму.
Дополните запрос моделью оборудования, сведениями о рабочей среде и размерами старого ТЭН: диаметром трубки, развёрнутой длиной либо габаритами после гибки, видом крепления и расстоянием между осями параллельных участков. Эти данные позволяют проверить посадочный размер и решить, можно ли оставить мощность 1,5 кВт и напряжение 220 В.
Для заказа тэн по размерам перечислите, что сохранить и что изменить: электрические параметры, U-образную форму, выводы, материал оболочки или крепление. Тэн на заказ можно согласовать по эскизу, чертежу, образцу или маркировке старого нагревателя. Если требуются другие габариты изгиба, приложите эскиз с размерами.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Мощность 2,2 кВт на 220 В | ток 10 А; при той же длине нагрузка на оболочку изменится в 1,47 раза, длину проверяем под среду |
| Мощность 0,8 кВт на 220 В | ток 3,6 А; при той же длине нагрузка на оболочку изменится в 0,53 раза, длину проверяем под среду |
| 1,5 кВт на 380 В вместо 220 В | ток 3,9 А, сопротивление спирали 96,3 Ом; спираль пересчитываем, размеры остаются |
Вопросы
Можно ли сделать этот ТЭН с другой резьбой или креплением?
Да. Для U-образного ТЭН мощностью 1,5 кВт на 220 В можно заказать штуцер с гайкой: доступны резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28, а также трубные G1/2, G1, G1 1/4, G1 1/2, G2 и G2 1/2. Также можно согласовать фланцевое крепление.
Можно ли изменить выводы или длину контактного стержня?
Для ТЭН на 1,5 кВт и 220 В можно заказать контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Длину контактного стержня согласуют отдельно, поскольку в названии она не указана.
Можно ли изменить мощность или напряжение при тех же размерах?
Можно задать другие значения, но при изменении мощности на той же длине меняется нагрузка на оболочку. Например, для исполнения 2,2 кВт на 220 В она составит 1,47 от исходной, а для 0,8 кВт на 220 В - 0,53; длину проверяют под среду.
Можно ли изготовить U-образный ТЭН по образцу без маркировки?
Можно рассмотреть изготовление по образцу. Для замены нагревателя на 1,5 кВт и 220 В нужны размеры трубки, габариты U-образного изгиба, крепление и сведения о рабочей среде.
Можно ли применять ТЭН на 1,5 кВт в другой среде?
Среда для этого изделия в каталожном названии не указана. Сообщите, будет ли U-образный ТЭН работать в воде, масле или воздухе, и уточните, есть ли принудительный обдув.
Подойдёт ли ТЭН на 220 В и 1,5 кВт к моему оборудованию?
Одних электрических параметров и U-образной формы недостаточно для подтверждения совместимости: нужно сверить размеры и крепление.
Расчёт по мощности и напряжению
| Расчётный ток | 6,8 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 32,3 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
