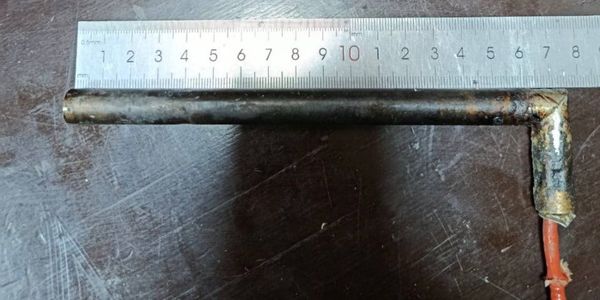

Характеристики
| Исполнение | угловой |
|---|---|
| Длина | 170 мм |
| Диаметр | 12 мм |
| Напряжение | 48 В |
Сначала проверьте старый ТЭН и посадочное место
Снимите маркировку и измерьте диаметр, развёрнутую длину, форму изгиба и длину контактного стержня или холодной зоны. Габаритная длина после гибки нужна для проверки посадки в узле.
Численные нормы сопротивления спирали и изоляции в исходных данных не приведены. Не задавайте критерии проверки мультиметром по одной этой карточке: сверяйте показания с паспортом оборудования.
- Запишите напряжение и мощность по маркировке старого ТЭН или паспорту аппарата.
- Перед заменой нагревательного элемента в баке очистите место крепления от грязи, накипи и ржавчины.
Чтобы не повторить отказ, сверяйте параметры до установки
Причины преждевременного перегорания по данным карточки определить нельзя. При подборе сопоставьте напряжение, мощность, размеры, форму и нагреваемую среду с требованиями оборудования.
Для установки в баке отложения в месте крепления могут ухудшить прилегание резьбы или уплотнения, вызвать перекос либо протечку. Подготовьте посадочное место до монтажа.
- Не выбирайте замену только по внешнему сходству: проверьте маркировку и размеры.
- Если прежний ТЭН вышел из строя, перед повторной установкой уточните параметры узла и оборудования.
Что сообщает маркировка по ГОСТ 13268-88
В обозначении из примера ГОСТ «ТЭН-25А10/0,25Х127» код 25 указывает на развёрнутую длину 250 мм, А - на длину контактного стержня в заделке 40 мм, 10 - на диаметр оболочки 10 мм.
В том же примере 0,25 означает мощность 0,25 кВт, Х - нагреваемую среду, 127 - номинальное напряжение 127 В. Это пример чтения стандарта, а не маркировка данного товара.
- Сопоставьте обозначение старого ТЭН с фактическими размерами и данными оборудования.
- Если маркировка утрачена, передайте размеры, форму и параметры для подбора.
Трёхфазное подключение: сначала определите схему
В схеме «звезда» мощность каждой из трёх ветвей должна быть одинаковой, иначе нагрузка по фазам будет неравномерной.
Для соединения «треугольник» исходные данные карточки не задают схему и расчёт ветвей. Их нужно сверить с документацией оборудования и параметрами ТЭН. В названии товара указаны 48 и 220 В, поэтому до подключения уточните, какое значение относится к нужному исполнению.
- Проверьте мощность каждого нагревателя в ветви.
- Не выбирайте схему только по форме ТЭН или по его длине.
Угловая форма и условия работы узла
Угловой ТЭН подбирают по геометрии посадочного места: важны форма после гибки и размеры, позволяющие установить нагреватель в конкретном узле. По данным карточки нельзя определить совместимость с конкретной моделью оборудования.
Низковольтные ТЭН в целом применяют в автономных системах, а также в оборудовании для подогрева топлива. Это сведения о подтипе изделий, а не подтверждение назначения данного ТЭН.
- Сверьте размеры с узлом и параметры со схемой питания.
- Для работы в воде, воздухе или масле подбирайте исполнение с учётом среды.
Какие данные ускорят подбор по образцу
ТЭН на заказ можно подобрать по маркировке, чертежу, эскизу или образцу. Для изготовления по эскизу нужны размеры, форма после гибки, мощность, напряжение, материал оболочки с учётом среды и тип крепления.
Трубчатый электронагреватель подбирают не только по форме. Для подбора тэна по размерам приложите фото старого изделия и узла установки.
- Маркировка, мощность и напряжение.
- Развёрнутая длина или размеры после гибки, диаметр трубки и длина холодной зоны.
- Среда: вода, неподвижный воздух или воздух с обдувом, масло.
- Тип крепления, межосевое расстояние, модель оборудования или фото.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По одной карточке совместимость определить нельзя. Сверьте размеры, напряжение, мощность и крепление с узлом и документацией оборудования.
Можно ли подобрать ТЭН по старому образцу без маркировки?
Да, для подбора передайте размеры, форму изгиба, тип крепления и фото ТЭН с местом установки. Напряжение и мощность уточните по паспорту оборудования.
Можно ли использовать этот ТЭН в воде, воздухе или масле?
Данные карточки не указывают допустимую среду. При подборе сообщите, что нагревается, и согласуйте исполнение с учётом среды.
Как проверить старый ТЭН мультиметром?
Численные нормы сопротивления спирали и изоляции здесь не заданы. Зафиксируйте показания и сравните их с паспортом оборудования; для подбора также снимите маркировку и основные размеры.
Что прислать для расчёта?
Маркировку, размеры, мощность и напряжение, данные о среде и типе крепления. Добавьте модель оборудования или фото старого ТЭН.
Как подключить несколько ТЭН к трёхфазной сети?
Для схемы «звезда» мощность трёх ветвей должна быть одинаковой. Схему подключения и параметры ветвей сверяйте с документацией оборудования; в названии товара приведены 48 и 220 В, поэтому уточните нужное исполнение.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
