Характеристики
| Тип | ТЭН |
|---|---|
| Оборудование | Профессиональная стиральная машина |
| Мощность | 6 кВт |
| Напряжение | 400 В |
Где стоит такой нагреватель
Стиральная машина
Узел: закреплён снизу бака через резиновую манжету, прижимной скобой или гайкой. Какой ТЭН ставят: прямой или изогнутый (гнутый под углом порядка 30°), предпочтительно из нержавеющей стали, внутри минеральная (слюдяная) изоляция, мощность 1,5-2,5 кВт. Почему отказывает: накипь плотным слоем обволакивает трубку, создавая теплоизоляционный барьер, из-за которого спираль внутри перегревается и прогорает; использование моющих средств, не предназначенных для…
Фритюрница профессиональная
Узел: погружной открытый трубчатый элемент непосредственно в ванне с маслом, часто откидной вместе с крышкой-блоком управления для очистки ванны. Какой ТЭН ставят: открытый трубчатый, погружной; уровень масла должен закрывать трубку нагрева и быть выше на 1/4 объёма корзины, но не превышать 2/3 объёма корзины; модели Hurakan… Почему отказывает: недостаточный уровень масла оставляет часть трубки непогружённой, открытый участок спирали локально перегревается; нагар и осадок пищи на спирали снижают теплоотдачу; разбалтывание…
Как читать параметры ТЭН для стиральной машины
Маркировка товара сообщает два параметра: 6000 Вт и 400 В. Расчёт для этого исполнения даёт ток 15 А и сопротивление в рабочем режиме 26,7 Ом. Это электрические характеристики, по которым проверяют соответствие заданию и оборудованию; они не определяют форму трубки, её длину или место крепления.

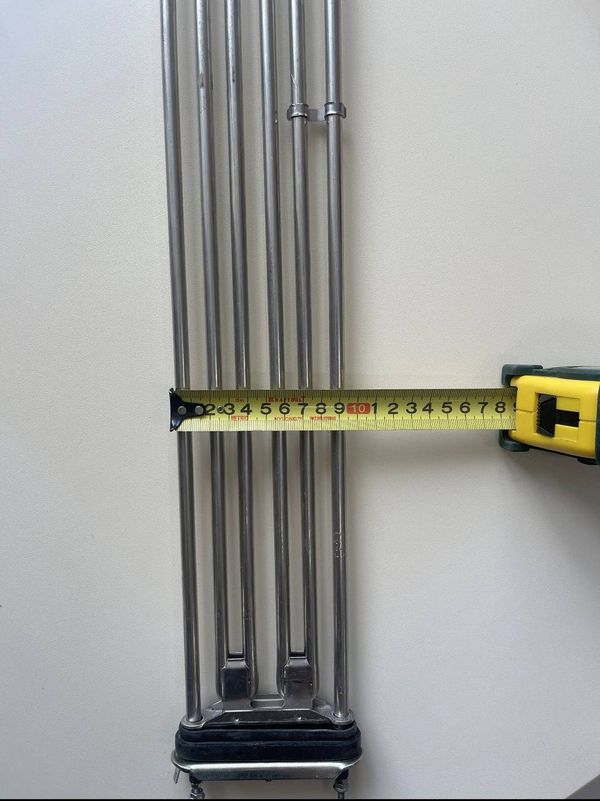

В узле стиральной машины нагреватель стоит снизу бака, проходит через резиновую манжету и удерживается прижимной скобой или гайкой. В справочных данных для стиральных машин указаны прямые и изогнутые элементы мощностью 1,5-2,5 кВт. Это сведения о применяемых исполнениях, а не размеры или характеристики ТЭН из этой карточки. Поэтому совпадение по назначению и электрическим данным ещё не подтверждает совпадение посадки.
- Накипь на трубке водяного ТЭН создаёт теплоизоляционный слой. В результате меняется теплоотдача, а нагревательная спираль может перегреться и выйти из строя. Налёт стоит учитывать при оценке снятого элемента, но сам по себе он не доказывает, что причина отказа только в воде.
- Моющие средства, не предназначенные для стиральных машин, и перепады также указаны среди возможных причин отказа узла. При замене полезно сопоставить состояние старого нагревателя с условиями работы оборудования.
- Такие ТЭН ставят в стиральные машины Bosch (артикулы 267512, 643463) и Indesit/Ariston (артикулы C00255096, C00081780).
- Для товара в карточке не указаны материал оболочки и форма трубки. Поэтому нельзя без проверки описывать его как конкретный вариант исполнения для воды: термин «тэн для воды» не заменяет сведения о материале и геометрии.
Замена ТЭН 6000 Вт, 400 В: порядок сверки
Для замены сначала сопоставляют электрические параметры 6000 Вт и 400 В с требованиями профессиональной стиральной машины. Затем проверяют, соответствует ли новому элементу посадочный узел: в названии товара не приведены длина, форма, диаметр трубки и тип крепления.
- Обесточьте оборудование в соответствии с его сервисной процедурой. Не начинайте замену, пока машина подключена к электропитанию.
- Снимите неисправный ТЭН по инструкции к оборудованию, сохраняя резиновую манжету и элементы крепления. Осмотрите трубку: накипь, деформация и следы коррозии могут быть важны для оценки причины отказа.
- Сверьте данные старого элемента с параметрами карточки: мощность 6000 Вт и напряжение 400 В. Если маркировки нет, не считайте эти значения совпадающими без проверки по документации машины.
- Сопоставьте форму и длину трубки, диаметр, положение изгиба и способ фиксации. Этих характеристик в названии товара нет, поэтому одной надписи «для профессиональной стиральной машины» для выбора недостаточно.
- Проверьте электрическое задание: для исполнения 6000 Вт, 400 В расчётный ток равен 15 А, сопротивление - 26,7 Ом. При несовпадении параметров подбирать замену только по внешнему виду нельзя.
- Установите согласованный элемент и проверьте работу узла по сервисной процедуре машины. Не включайте нагреватель, если условия установки и режим работы оборудования не подтверждены.
Какие исполнения можно согласовать для 6000 Вт, 400 В
Исходная маркировка этого ТЭН задаёт 6000 Вт и 400 В. При изменении конструкции или электрических характеристик нужно отдельно сверить новую конфигурацию с задачей и условиями работы.
- Для исходного исполнения 6000 Вт, 400 В расчётные ток и сопротивление составляют 15 А и 26,7 Ом. Если требуется другая мощность или напряжение, можно согласовать вариант от 100 Вт с напряжением 12, 24, 36, 48, 110, 220, 230, 380 или 400 В; спираль рассчитывают под заданные параметры.
- Вариант 6000 Вт на 220 В имеет расчётный ток 27,3 А и сопротивление спирали 8,1 Ом. Это отдельное электрическое исполнение, которое следует сверять с возможностями оборудования, а не считать прямой заменой версии на 400 В.
- Крепление для исполнения 6000 Вт, 400 В в названии не задано. Для установки в узел машины можно согласовать штуцер с гайкой с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28, трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2, либо фланец.
- Материал оболочки ТЭН 6000 Вт, 400 В также не обозначен. Для водной среды доступны медь, AISI 304 или 12Х18Н10Т; если в задании указана жёсткая или солёная вода, можно рассмотреть AISI 316 или титан.
- Для элемента с исходными электрическими параметрами 6000 Вт и 400 В можно согласовать прямую, U-, W-, M- или Г-образную форму, скрепку, кольцо, спираль, оребрение либо исполнение по эскизу. Длину и изгиб задают с учётом места установки в машине.
- Если нужно адаптировать подключение ТЭН 6000 Вт, 400 В, доступны контактные стержни с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. Дополнительно можно согласовать встроенный термовыключатель или термостат.
Где применяют подобные трубчатые ТЭН
Подобные трубчатые ТЭН применяют в напольных паровых стерилизаторах для ЛПУ и лабораторий: вода превращается в насыщенный пар под давлением для обработки инструментов, лабораторной посуды и питательных сред. Такой тип нагревателя используют и в настольных автоклавах стоматологических, косметологических и малых клиник, где стерилизуют стоматологический, косметологический и ЛОР-инструментарий.
В накопительном водонагревателе ТЭН передаёт тепло воде для бытового ГВС, а промышленный бойлер готовит горячую воду для систем ГВС жилых и промышленных объектов. В посудомоечной машине подобные элементы нагревают воду в циркуляционном контуре перед подачей на разбрызгиватели. В промышленном парогенераторе вода нагревается для получения пара, применяемого при влажно-тепловой обработке ткани перед раскроем и после шитья. Эти примеры показывают применение похожих нагревателей в водной среде.
Что сообщить для подбора ТЭН 6000 Вт, 400 В
Для подбора укажите, нужно ли сохранить электрические параметры 6000 Вт и 400 В или требуется другое исполнение. Модель профессиональной стиральной машины помогает понять конструкцию узла, но не заменяет проверку геометрии старого нагревателя и его крепления.
Если маркировка не читается, приложите фото снятого элемента и сообщите фактические размеры. Для водяного ТЭН укажите среду и условия работы: эти сведения помогут согласовать оболочку и электрические параметры.
- Модель оборудования или фото узла и старого ТЭН.
- Маркировка, мощность и напряжение; для этой карточки исходные параметры - 6000 Вт и 400 В.
- Развёрнутая длина или размеры после гибки, диаметр трубки, форма, крепление и сведения о среде.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Оболочка для воды | медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
| Мощность 9 кВт на 400 В | ток 22,5 А; при той же длине нагрузка на оболочку изменится в 1,5 раза, длину проверяем под среду |
| 6 кВт на 220 В вместо 400 В | ток 27,3 А, сопротивление спирали 8,1 Ом; спираль пересчитываем, размеры остаются |
| Мощность 3 кВт на 400 В | ток 7,5 А; при той же длине нагрузка на оболочку изменится в 0,5 раза, длину проверяем под среду |
Вопросы
Можно ли сделать ТЭН 6000 Вт, 400 В с другой резьбой или креплением?
Да. Для исполнения 6000 Вт, 400 В можно согласовать штуцер с гайкой и резьбой из доступного ряда либо фланец. Тип крепления в названии товара не указан.
Можно ли изменить выводы или контактный стержень у ТЭН 6000 Вт, 400 В?
Доступны контактные стержни с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. Мощность 6000 Вт и напряжение 400 В остаются параметрами исходного исполнения, если отдельно не согласованы другие значения.
Можно ли изменить мощность или напряжение при тех же размерах?
Можно согласовать другое электрическое исполнение, но спираль требуется пересчитать. Для исходного ТЭН 6000 Вт, 400 В расчётные ток и сопротивление составляют 15 А и 26,7 Ом.
Можно ли изготовить ТЭН 6000 Вт, 400 В по старому образцу без маркировки?
Для подбора понадобятся модель машины, фото и размеры снятого элемента. Без маркировки нельзя утверждать, что он совпадает с параметрами этой карточки: 6000 Вт и 400 В.
Подойдёт ли ТЭН 6000 Вт, 400 В для другой среды?
Материал оболочки этого исполнения в названии не указан. Для водной среды доступны медь, AISI 304 и 12Х18Н10Т; для жёсткой или солёной воды - AISI 316 или титан.
Подойдёт ли этот ТЭН к моей модели оборудования?
По одним параметрам 6000 Вт и 400 В совместимость подтвердить нельзя: нужны данные о форме трубки, креплении и посадочном месте. Подобные трубчатые ТЭН ставят также в посудомоечные машины Abat МПК-1100К, Abat МПК-700К и во фритюрницы Hurakan HKN-FT6N, но это другие виды оборудования и сред, не связанные с данным ТЭН для стиральной машины.
Расчёт по мощности и напряжению
| Расчётный ток | 15 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 26,7 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
