Характеристики
| Тип | Трубчатый электронагревательный |
|---|---|
| Обозначение в названии | ТЭН 200 |
Что можно узнать по обозначению ТЭН
Для расшифровки обозначения сверяют маркировку на нагревателе с паспортом аппарата. В названии этой карточки указано «ТЭН 200», но оно само по себе не сообщает мощность, напряжение или размеры.
ГОСТ 13268-88 задаёт ряд диаметров оболочки одиночных ТЭН: 6,5; 8,0; 8,5; 9,5; 10,0; 13,0 и 16,0 мм. Это справочные значения стандарта, а не подтверждённые параметры данного изделия.
- Сфотографируйте маркировку со старого ТЭН, в том числе выбитую у вывода или на штуцере.
- Если обозначение не читается, найдите мощность и напряжение в паспорте оборудования.
Какие размеры снять перед заменой

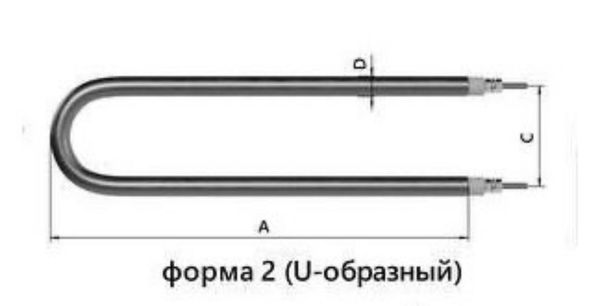

Для подбора тэн по размерам измерьте диаметр трубки, развёрнутую длину, холодную зону или контактный стержень и габаритную длину. Если нагреватель согнут, зафиксируйте форму изгиба и размеры после гибки.
Запишите тип крепления и его размеры: штуцер с резьбой, гайка или фланец, а также межосевое расстояние, если оно есть. Например, диаметр оболочки 10 мм подходит указывать только после фактического замера.
- Сделайте фото старого образца рядом с линейкой.
- Не выпрямляйте трубку перед замером: укажите длину после гибки и форму.
Что проверить на снятом нагревателе
Перед заменой осмотрите оболочку: трещины, деформация, следы коррозии, нагар и повреждения изоляции могут указывать на неисправность. Для проверки мультиметром снимите показания сопротивления спирали и состояние изоляции, а затем сопоставьте результат с паспортными данными нагревателя.
Перед установкой очистите бак и посадочное место от грязи, накипи и ржавчины. Отложения могут помешать посадке, вызвать перекос или протечку.
- Передайте маркировку и результаты проверки для сверки с данными аппарата.
- Не устанавливайте новый ТЭН поверх отложений в месте крепления.
Как подключают ТЭН в трёхфазной сети
Для группового подключения ТЭН на 220 В в сети 380/220 В используют схему «звезда»: между фазой и нулём звезды подают 220 В. ТЭН на 380 В собирают по схеме «треугольник».
При схеме «звезда» мощность каждой из трёх ветвей должна быть одинаковой. Количество элементов выбирают кратным трём для равномерной нагрузки по фазам.
- До подключения сверьте напряжение каждого элемента с паспортом.
- Не используйте схему подключения как способ определить параметры неизвестного ТЭН.
Что может привести к раннему выходу из строя
Проверяйте оболочку на деформацию, трещины, нагар и коррозию, а изоляцию - на видимые повреждения. ТЭН может выйти из строя в момент пробоя.
Перед установкой очистите бак и крепление: грязь, накипь и ржавчина мешают правильной посадке и могут привести к перекосу или протечке.
- Осмотрите место крепления и состояние уплотнения.
- При подборе нового элемента сверяйте размеры и маркировку старого ТЭН с данными оборудования.
Какие данные отправить для расчёта
Трубчатый электронагреватель можно заказать по чертежу, эскизу, образцу или маркировке старого нагревателя. Если готового образца нет, для изготовления по эскизу понадобятся размеры, характеристики и сведения о среде.
- Маркировка старого ТЭН, мощность и напряжение.
- Развёрнутая длина, диаметр трубки, длина холодной зоны и форма изгиба.
- Рабочая среда: вода, неподвижный воздух или воздух с обдувом, масло.
- Тип крепления и межосевое расстояние, модель оборудования или фото старого ТЭН.
Вопросы
Подойдёт ли ТЭН 200 к моему оборудованию?
По одному названию это определить нельзя: в нём нет данных о мощности, напряжении и размерах. Для подбора нужны маркировка старого ТЭН, замеры и модель оборудования или фото.
Можно ли сделать тэн на заказ по старому образцу без маркировки?
Да, для подбора передайте образец или его фото и снимите размеры: диаметр, развёрнутую длину, форму после гибки, холодную зону и крепление. Мощность и напряжение уточните по паспорту оборудования.
Можно ли поставить этот ТЭН в воду, воздух или масло?
По названию нельзя подтвердить совместимость со средой. При запросе укажите, где будет работать нагреватель: в воде, неподвижном воздухе, воздухе с обдувом или масле.
Как проверить старый ТЭН мультиметром?
Измерьте сопротивление спирали и проверьте состояние изоляции, затем сопоставьте показания с паспортными данными. Также осмотрите оболочку на трещины, нагар, деформацию и коррозию.
Что прислать для расчёта?
Маркировку, мощность, напряжение, диаметр трубки, длину и форму после гибки, холодную зону, тип крепления и сведения о рабочей среде. Добавьте фото старого ТЭН и модель оборудования.
Нужно ли снимать размеры, если известна модель оборудования?
Да, размеры и маркировка старого нагревателя помогают сверить исполнение. В справочных данных к этой карточке конкретные модели оборудования не указаны.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
