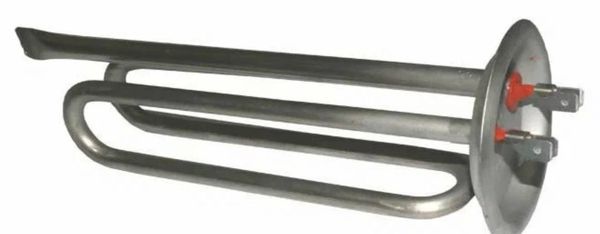

ТЭН HW RGS 220V 1500W H 321 MBW CK-FT 7 для водонагревателя

Характеристики

Где стоит такой нагреватель

HW RGS в баке: что проверить перед заменой

ТЭН для водонагревателя находится внутри накопительного бака. В зависимости от конструкции нагреватель устанавливают через боковой или нижний фланец либо через резьбовую втулку; рядом может быть закреплён магниевый анод. Для каталожного HW RGS заданы мощность 1500 Вт и напряжение 220 В, но обозначение не раскрывает форму трубки, тип крепления и материал оболочки. Эти параметры нужно определить по старой детали и посадочному месту.

На мокром трубчатом электронагревателе накипь образует теплоизолирующий слой. Из-за него спираль внутри трубки может перегреться и прогореть. Истощение или отсутствие магниевого анода ведёт к электрохимической коррозии оболочки. Поэтому при замене HW RGS нужно осмотреть старый нагреватель, анод и место установки: новый ТЭН с параметрами 1500 Вт и 220 В не решит проблему, если причиной отказа стали отложения, коррозия или неподходящее крепление.

1. Сверьте полную маркировку старого ТЭН с обозначением HW RGS 220V 1500W H 321 MBW CK-FT 7. Не отбрасывайте буквенные и цифровые части маркировки после мощности.
2. Определите способ крепления старого нагревателя: фланец под ТЭН или резьбовая втулка. Зафиксируйте размер присоединения и положение узла относительно бака.
3. Осмотрите оболочку и анод. Накипь, коррозия и повреждения трубки помогут установить возможную причину отказа и учесть условия для нового ТЭН.

Как заменить HW RGS с параметрами 1500 Вт и 220 В

Для замены сначала сопоставьте снятый нагреватель с узлом водонагревателя. Каталожная строка HW RGS сообщает мощность 1500 Вт и напряжение 220 В, но не задаёт размеры и вид крепления, поэтому их проверяют отдельно.

1. Перед снятием HW RGS 1500 Вт, 220 В отключите водонагреватель от питания и подготовьте узел к работе по документации оборудования.
2. Снимите старый ТЭН согласно конструкции бака. При демонтаже не используйте выводы как точку приложения усилия и не деформируйте трубку.
3. Перепишите маркировку старой детали полностью и сравните её с HW RGS 220V 1500W H 321 MBW CK-FT 7, включая обозначения H 321 и MBW CK-FT 7.
4. Сопоставьте длину, форму и диаметр трубки, а также положение и размеры крепления. Этих данных в каталожном названии HW RGS нет, поэтому их нельзя заменять предположениями по мощности.
5. Если электрические параметры отличаются от 1500 Вт и 220 В, согласуйте требуемые мощность и напряжение отдельно. Для другого варианта может понадобиться пересчитать спираль и нагрузку на оболочку.
6. Установите ТЭН, у которого совпадают электрические и присоединительные параметры, соберите узел и проверьте работу водонагревателя по его документации.

Как изменить исполнение HW RGS под бак

Исходное исполнение HW RGS имеет мощность 1500 Вт и напряжение 220 В. Крепление, оболочку, выводы и форму можно задать для конкретного водонагревателя, если эти параметры отличаются от требуемых.

• Для HW RGS тип крепления в названии не приведён. По заказу можем изготовить вариант со штуцером и гайкой либо с фланцем; доступны метрические резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 и трубные G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2.
• У HW RGS тип электрических выводов не обозначен. Для исполнения на 1500 Вт и 220 В можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции.
• Материал оболочки исходного HW RGS в каталожной строке не указан. По заказу доступны медь, нержавеющие стали AISI 304 и 12Х18Н10Т; при жёсткой или солёной воде можно выбрать AISI 316 либо титан.
• У исходного HW RGS напряжение 220 В, мощность 1500 Вт. Для заказа доступны мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Например, при переходе на 0,8 кВт и 220 В ток составит 3,6 А, а нагрузка на оболочку при той же длине изменится в 0,53 раза; длину проверяют под рабочую среду.
• Для исходного варианта HW RGS расчётные значения составляют ток 6,8 А и сопротивление в рабочем режиме 32,3 Ом. При сохранении мощности 1,5 кВт и переходе с 220 на 380 В расчётный ток будет 3,9 А, а сопротивление спирали - 96,3 Ом. В этом варианте спираль пересчитывают, при этом размеры остаются прежними.
• Если вместо исходных 1500 Вт и 220 В требуется 2,2 кВт и 220 В, расчётный ток будет 10 А. При неизменной длине нагрузка на оболочку возрастёт в 1,47 раза, поэтому для такого HW RGS длину проверяют с учётом среды. По заказу также можно задать прямую, U-, W-, M- или Г-образную форму, исполнение «скрепка», кольцо, спираль или оребрение.

Где используют подобные водяные ТЭН

Подобные трубчатые ТЭН применяют в накопительных водонагревателях, где нагреватель работает в баке со стоячей водой, и в промышленных бойлерах ГВС. В справочнике оборудования приведены Ariston Pro1 R Thermo 80 VTS/VTD, Thermex Nika 80-V SafeDry и Thermex HIT 15-U Pro. Это конкретные примеры водонагревателей; они не подтверждают установку в них HW RGS с параметрами 1500 Вт и 220 В. Совместимость зависит от формы, размеров и крепления.

Подобные водяные нагреватели применяют в электропарогенераторах для производства технологического пара, настольных автоклавах для стерилизации инструментов и промышленных или канальных увлажнителях для получения пара в системах вентиляции. Их также используют в водяных лабораторных банях для термостатирования проб, а в градирнях и открытых бассейнах охлаждения чиллера - для защиты воды от замерзания при зимнем простое. Условия работы этих установок отличаются от условий водонагревателя. Параметры HW RGS 1500 Вт и 220 В сами по себе не позволяют определить, можно ли использовать его в другом узле.

Что прислать для подбора HW RGS

Сообщите модель водонагревателя и приложите фото старого ТЭН. Для подбора замены HW RGS укажите маркировку, мощность и напряжение, длину и форму трубки, её диаметр и параметры крепления: резьбу штуцера или размеры фланца. Если маркировки нет, нужны фотографии снятой детали и посадочного места, а также замеры. Эти данные позволят определить, оставить ли параметры 1500 Вт и 220 В или задать другое исполнение.

Варианты исполнения: расчёт для этого ТЭН

Вопросы

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
