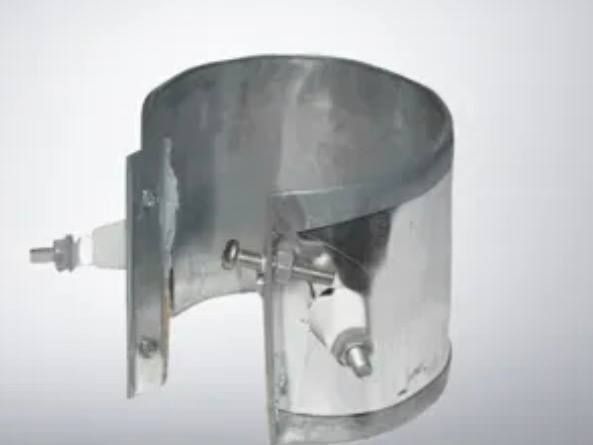

Характеристики
| Наименование | ТЭН металлический |
|---|---|
| Тип | ТМН |
| Обозначение | 232*100 - |
| Материал по названию | Металлический |
Где стоит такой нагреватель
Тигельная плавильная печь (мелкосерийная плавка металлов, ювелирное дело, литьё)
Узел: нагревательные элементы по периметру тигля внутри корпуса печи. Какой ТЭН ставят: у компактных печей, «спирали ТЭНов» с PID-регулятором температуры, мощность около 1,8 кВт, максимум 1150°C (для свинца/олова рабочая температура 400-450°C); у… Почему отказывает: пережог спирали при перегреве выше паспортной температуры, механическое повреждение нагревателя при контакте с расплавом через трещину тигля.
Пресс-формы литья пластика и металла
Узел: каналы в теле пресс-формы или литейной формы. Какой ТЭН ставят: угловые ТЭНУ - цилиндрический корпус из нержавеющей стали, соединение нагревательного элемента с токопроводом в кубической втулке 12х12х12 мм, необогреваемые участки по… Почему отказывает: превышение удельной мощности относительно рабочей температуры снижает надёжность элемента; механические повреждения при частой разборке формы для обслуживания. Модели: , Патронный нагреватель (ТЭНП) Ø6-25 мм, L 40-3500 мм, , Патронный ТЭН (общий тип), , Патент RU2630119C2, подогрев пресс-формы.
Что проверить у ТМН 232*100 - перед заменой
Обозначение металлического ТЭН ТМН 232*100 - не расшифровывает его электрические и монтажные параметры. Не считайте «232*100» подтверждённой длиной, диаметром или мощностью: в каталожном названии нет единиц измерения и расшифровки этих чисел. Сопоставьте маркировку со старого нагревателя с записью на оборудовании, затем проверьте геометрию и подключение. Если старый элемент сохранился, запишите диаметр трубки, развёрнутую длину либо габариты после гибки, форму, мощность и напряжение. Отдельно зафиксируйте крепление и расположение выводов. Так можно проверить, подходит ли выбранный ТМН к посадочному месту, а не только совпадает ли его название.
Для ТМН 232*100 - важен конкретный узел установки. Если рассматривается пресс-форма, сравните размеры элемента с каналом формы: в справочнике описаны каналы в теле пресс-формы или литейной формы, но каталожная запись ТМН не сообщает, рассчитан ли он на такую посадку. Для тигельной плавильной печи в справочнике описаны нагреватели по периметру тигля внутри корпуса. Среди примеров оборудования указаны SmartMelt, Nabertherm TC 20/14 и Nabertherm TC 150/14. Это модели из справочника, а не перечень совместимых аппаратов для ТМН 232*100 -. Совместимость устанавливают по форме, размерам, креплению и электрическим данным.
При осмотре снятого элемента отметьте повреждения и состояние места установки. Для нагревателей пресс-форм отказ может быть связан с превышением удельной мощности относительно рабочей температуры или механическим повреждением при разборке формы. В тигельной печи спираль может перегореть при перегреве выше паспортной температуры; повреждение тигля может привести к контакту нагревателя с расплавом. Это сведения о причинах отказов оборудования, а не описание характеристик ТМН 232*100 -. Учет причины поможет не ограничиваться заменой элемента на похожий внешне: для нового ТЭН нужно подтвердить соответствие условиям работы.
Порядок замены ТЭН ТМН 232*100 -
Для замены металлического ТМН 232*100 - сначала зафиксируйте исходное исполнение, затем сопоставьте его геометрию, крепление и электрические параметры с выбранным нагревателем.
- Отключите оборудование от питания и дождитесь безопасного состояния узла. До снятия сфотографируйте ТМН 232*100 - в установленном положении, подключение и доступные маркировки.
- Снимите старый нагреватель способом, предусмотренным для конкретного оборудования. До очистки или дальнейшей разборки зафиксируйте форму элемента и его положение, чтобы сохранить данные для сравнения.
- Запишите маркировку, диаметр трубки, развёрнутую длину либо габариты после гибки, форму, мощность и напряжение. Обозначение 232*100 - само по себе эти значения не устанавливает.
- Сверьте крепление и выводы старого ТЭН с выбранным исполнением: для ТМН 232*100 - тип крепления и вариант подключения в названии не указаны. Уточните резьбу штуцера или параметры фланца, а также положение и длину выводов.
- Подберите элемент с геометрией, креплением и электрическими параметрами, соответствующими узлу. Если данных не хватает или они расходятся, уточните исполнение до установки, а не полагайтесь на совпадение обозначения.
- Установите выбранный ТЭН без перекоса и восстановите подключение по схеме оборудования. После монтажа проверьте работу узла в порядке, предусмотренном для аппарата; при несоответствии посадки или подключения не включайте оборудование.
Каким может быть исполнение ТМН 232*100 -
В каталожной записи ТМН 232*100 - не заданы крепление, выводы, материал оболочки, мощность, напряжение, форма и длина. При заказе эти параметры можно согласовать под размеры и условия работы конкретного узла.
- Обозначение 232*100 - не указывает способ установки ТМН → можно согласовать штуцер с гайкой или фланец. Для штуцерного варианта доступны резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28, а также G1/2, G1, G1 1/4, G1 1/2, G2 и G2 1/2.
- В записи ТМН 232*100 - не обозначено, как выведены контакты → для конкретного узла можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. Длину холодной зоны согласуем с требуемым расположением выводов.
- Слово «металлический» в названии ТМН 232*100 - не уточняет марку оболочки → по заказу доступны чёрная сталь, нержавеющая сталь, AISI 304, AISI 316, 12Х18Н10Т, жаропрочная сталь, медь или титан. Для согласованного материала можно предусмотреть покрытие цинком или фторопластом.
- Каталожное обозначение ТМН 232*100 - не содержит электрических характеристик → можно согласовать мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При подборе мощности для заданных габаритов учитываем удельную нагрузку на оболочку и рабочую среду.
- Название не описывает форму ТМН 232*100 - → по заказу возможны прямое, U-, W-, M- или Г-образное исполнение, скрепка, кольцо, спираль, оребрённый вариант либо форма по эскизу. Для этого нагревателя также можно предусмотреть встроенный термовыключатель или термостат.
Где работают подобные трубчатые ТЭН
Подобные трубчатые ТЭН применяют во фритюрницах для разогрева растительного масла, в темперирующих машинах для контролируемой подготовки шоколада и какао-масла, а также в паяльных ваннах для лужения и пайки в расплавленном припое. В названии металлического ТМН 232*100 - рабочая среда не обозначена. Поэтому перечисленные процессы показывают области применения нагревателей такого типа, но не определяют назначение именно этого исполнения.
Такой тип нагревателя ставят в клеевые ванны кромкооблицовочных станков для нанесения клея-расплава и в парафиновые ванны для разогрева косметического парафина. Подобные ТЭН используют также в путевых подогревателях нефти и системах обогрева резервуаров нефтепродуктов. Для ТМН 232*100 - нужно отдельно подтвердить соответствие материала оболочки, мощности и геометрии выбранной среде и узлу. Совпадение общего типа нагревателя не подтверждает, что данное исполнение подойдёт для масла, припоя, клея, парафина или нефтепродуктов.
Какие данные нужны для подбора ТМН 232*100 -
Для подбора металлического ТМН 232*100 - пришлите модель оборудования и фотографию места установки. На снимке желательно показать нагреватель, его посадку и подключение: по ним можно сверить форму и расположение элемента в конкретном узле.
Если старый ТЭН снят, укажите его маркировку, диаметр трубки, развёрнутую длину либо габариты после гибки. Добавьте мощность и напряжение с маркировки нагревателя или паспорта аппарата, рабочую среду и способ крепления. Для штуцера укажите резьбу, для фланца - его размеры. Если форму определяет посадка, приложите эскиз или фотографию элемента рядом с линейкой.
Если маркировки нет, напишите об этом и перечислите измеренные параметры. Для запроса «тэн на заказ» или подбора «тэн по размерам» нужны сведения именно о вашем исполнении: каталожное обозначение 232*100 - не заменяет диаметр, длину, мощность и напряжение. Эти данные позволят проверить, как должен быть выполнен трубчатый электронагреватель для заданного узла.
Вопросы
Можно ли сделать ТМН 232*100 - с другой резьбой или креплением?
Да, для металлического ТМН можно согласовать штуцер с нужной резьбой или фланец. Каталожная запись 232*100 - не определяет исходное крепление.
Можно ли изменить выводы или контактный стержень?
Да. Для ТМН 232*100 - можно выбрать исполнение контактов с резьбовым стержнем М4, М5 или М6 и гайками либо проводами в термостойкой изоляции; длину холодной зоны согласуют отдельно.
Можно ли изменить мощность или напряжение при тех же размерах?
Можно согласовать другие электрические параметры для ТМН 232*100 -: мощность от 100 Вт и одно из доступных напряжений от 12 до 400 В. При выборе мощности учитывают удельную нагрузку на оболочку и рабочую среду.
Можно ли изготовить ТМН 232*100 - без маркировки старого нагревателя?
Для подбора понадобятся модель оборудования, фото и измерения старого ТЭН: диаметр, длина, форма и крепление, а также мощность и напряжение. Одного обозначения 232*100 - недостаточно.
Подойдёт ли металлический ТМН 232*100 - для другой рабочей среды?
В названии ТМН 232*100 - среда не указана. Перед выбором другого применения нужно согласовать материал оболочки, мощность и форму с условиями работы.
Подойдёт ли ТМН 232*100 - к моей модели оборудования?
В справочнике указаны SmartMelt, Nabertherm TC 20/14 и Nabertherm TC 150/14, но эти модели не подтверждают совместимость с ТМН 232*100 -. Для проверки сопоставляют посадку, форму, крепление, мощность и напряжение.
