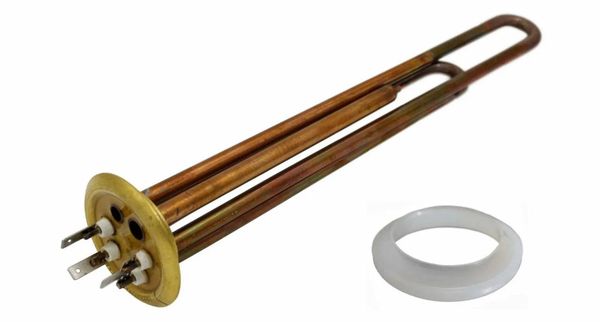

ТЭН для водонагревателя Thermex IF 700+1300 Вт, фланец RF-64

Характеристики

Где стоит такой нагреватель

Фланец RF-64 в баке Thermex IF: что важно при замене

ТЭН Thermex IF с обозначениями 66056/66057 и фланцем RF-64 устанавливается в накопительный водонагреватель. Каталожное название задаёт мощность 700+1300 Вт и тип крепления, но не сообщает форму нагревательной части, материал оболочки и устройство выводов. Перед заменой сопоставьте эти параметры с фактическим узлом: одного совпадения по фланцу недостаточно.

В накопительном баке нагреватель долго контактирует с водой. На мокром ТЭНе накипь образует теплоизолирующий слой, затрудняет отвод тепла и может привести к перегреву спирали внутри трубки. Истощение или отсутствие магниевого анода рядом с нагревателем связано с электрохимической коррозией оболочки. Это распространённые причины отказа бойлерных ТЭН, а не заключение о неисправности конкретной детали Thermex IF.

Для сравнения конструкции узла можно посмотреть на водонагреватели Thermex Nika 80-V SafeDry, Thermex HIT 15-U Pro и Ariston Pro1 R Thermo 80 VTS/VTD: они приведены в справочнике как примеры накопительного оборудования. Их названия не подтверждают взаимозаменяемость с ТЭНом 66056/66057. При подборе этой детали ориентируйтесь на маркировку Thermex IF, фланец RF-64 и параметры снятого нагревателя.

Порядок замены ТЭНа Thermex IF с RF-64

Для установки детали с обозначениями 66056/66057 используйте инструкцию к конкретному водонагревателю и проверьте совпадение исполнения до монтажа.

1. Обесточьте водонагреватель и исключите случайную подачу питания на время работы.
2. Подготовьте прибор к снятию узла по его инструкции. Не разбирайте соединения, если не можете выполнить работу безопасно.
3. Сверьте маркировку старой детали, крепление фланцем и форму нагревательной части. Для каталожного ТЭНа указаны RF-64 и мощность 700+1300 Вт, но не все размеры и конструктивные параметры.
4. Подбирайте замену по совокупности данных: креплению, форме, размерам, мощности и напряжению. Если требуется отойти от RF-64 или изменить электрические параметры, согласуйте исполнение заранее.
5. Установите ТЭН и восстановите соединения по инструкции к водонагревателю. До подачи питания заполните бак и дождитесь выхода воздуха и ровной струи из крана горячей воды.
6. После монтажа проверьте работу прибора и герметичность фланца RF-64. При протечке или несовпадении параметров нагреватель не включайте.

Какие изменения доступны для ТЭНа 66056/66057

Исходное исполнение для Thermex IF обозначено как 700+1300 Вт с фланцем RF-64. В каталожном названии не указаны материал оболочки, форма нагревательной части и конструкция выводов; эти параметры можно задать при заказе.

• Крепление: вместо указанного для Thermex IF фланца RF-64 можно заказать другой фланец или штуцер с гайкой. Для штуцера доступны резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28, а также G1/2, G1, G1 1/4, G1 1/2, G2 и G2 1/2.
• Выводы: их тип для ТЭНа 66056/66057 в названии не приведён. По заказу можем сделать контактные стержни с резьбой М4, М5 или М6 и гайками либо вывести провода в термостойкой изоляции.
• Оболочка: материал детали Thermex IF каталогом не уточнён. Для исполнения под воду доступны медь, AISI 304 или 12Х18Н10Т; для жёсткой либо солёной воды можно задать AISI 316 или титан.
• Мощность и напряжение: в каталоге указано 700+1300 Вт. Для заказа доступны мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если сохраняются габариты узла Thermex IF, отдельно проверяется удельная нагрузка на оболочку для заданной среды.
• Форма и длина: для ТЭНа с фланцем RF-64 эти данные в названии отсутствуют. Можно задать прямое, U-, W-, M- или Г-образное исполнение, форму «скрепка», кольцо, спираль или оребрённый вариант, а также длину, радиус гиба и межосевое расстояние.
• Дополнительная защита: наличие термовыключателя или термостата для каталожной детали не заявлено. По заказу можем добавить встроенный термовыключатель или термостат.

Где используют подобные трубчатые нагреватели

Подобные трубчатые ТЭН применяют в накопительных водонагревателях, проточных приборах и промышленных бойлерах ГВС. В баке вода долго контактирует с нагревателем, в проточном устройстве проходит через камеру, а промышленный бойлер готовит горячую воду для потребителей. Это примеры применения нагревателей сходного типа, а не подтверждение, что исполнение Thermex IF 700+1300 Вт с фланцем RF-64 подходит к каждому из этих устройств.

Такой тип нагревателя также ставят в автоклавы-деструкторы медицинских отходов и настольные автоклавы для стерилизации стоматологических и косметологических инструментов. Подобные ТЭН применяют в промышленных электропарогенераторах, стиральных машинах и промышленных чиллерах для защиты теплоносителя от замерзания. В автоклавах вода превращается в пар, а в чиллерах используется водно-гликолевая смесь. Эти режимы отличаются от нагрева воды в баке Thermex IF, поэтому параметры детали 66056/66057 нельзя автоматически переносить на другое оборудование.

Данные для подбора замены с фланцем RF-64

Для запроса на ТЭН Thermex IF укажите каталожные обозначения 66056/66057, мощность 700+1300 Вт и крепление RF-64. Если снятая деталь отличается от каталожного описания, перечислите расхождения: одно совпадение по фланцу не подтверждает соответствие формы и нагревательной части.

Чтобы подобрать исполнение для водонагревателя, приложите данные о старом узле и укажите, какие параметры требуется сохранить. Например, при изменении мощности нужно сообщить требуемое напряжение и геометрию детали: эти данные влияют на расчёт нагрузки оболочки. Если нужен водяной ТЭН с другим материалом или креплением, обозначьте также среду и тип соединения.

1. Модель водонагревателя и фото шильдика, если он есть.
2. Фото старого ТЭНа, маркировку, размеры, форму нагревательной части и сведения о креплении.
3. Требуемые мощность и напряжение, среду работы и указание, нужно ли сохранить фланец RF-64.

Варианты исполнения: расчёт для этого ТЭН
