Характеристики
| Наименование | ТЭН Bourgeois |
|---|---|
| Обозначение | Bourgeois |
| Длина ТЭНа | 14 см |
| Мощность | 9 кВт |
Снимите размеры до демонтажа и гибки

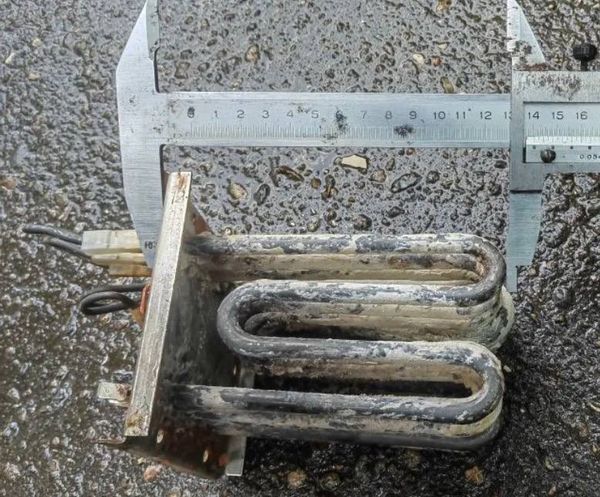

В названии указана длина 14 см. При замере уточните, что именно подразумевается: развёрнутая длина трубки или габаритная длина после гибки. Для сравнения с новым элементом запишите оба размера, если они доступны.
Также измерьте диаметр трубки, длину контактного стержня или холодной зоны и форму изгиба. Снимите размеры старого образца до того, как его деформация или повреждение затруднит измерение.
- Зафиксируйте контур изгиба и габариты после гибки.
- Сверьте мощность и напряжение по маркировке старого ТЭН или паспорту оборудования.
Форма и крепление должны совпасть с посадочным местом
По заказу трубчатый электронагреватель можно выполнить прямым, U-, M- или W-образным, спиральным, в форме скрепки либо по эскизу. Вариант крепления также укажите отдельно: штуцер с гайкой или фланец.
Если у старого ТЭН есть резьба штуцера, снимите её размер и укажите, как элемент фиксируется в узле. По названию карточки форма и крепление не определяются.
- Передайте межосевое расстояние, если оно важно для установки.
- Не подбирайте крепление только по мощности и длине.
Проверьте ТЭН по узлу, а не только по названию
Название Bourgeois само по себе не подтверждает совместимость с конкретным аппаратом. Сверьте посадочное место, форму нагревателя, напряжение, мощность и рабочую среду.
Если модель оборудования неизвестна, приложите фото старого элемента и места его установки. Так можно сопоставить геометрию и крепление без предположений о применении.
- Уточните, нагревает ли ТЭН воду, воздух или масло.
- Сверьте параметры с маркировкой элемента или паспортом оборудования.
Для изготовления по эскизу укажите все параметры
ТЭН на заказ можно выполнить по чертежу, эскизу, образцу или маркировке. Для эскиза нужны развёрнутая длина, диаметр оболочки, форма и габариты после гибки, мощность, напряжение и длина холодной зоны.
Укажите материал оболочки с учётом среды и тип крепления в посадочном месте. Если точные размеры неизвестны, приложите старый элемент и фото узла.
- Отметьте на эскизе точки крепления и необходимые расстояния.
- Подпишите рабочую среду и параметры питания.
Перед установкой очистите посадочное место
Отложения, грязь и ржавчина в баке или месте крепления мешают правильной посадке нагревателя. Перед заменой очистите узел: загрязнения могут ухудшить контакт по резьбе или уплотнению, вызвать перекос либо протечку.
Чтобы не поставить элемент с неподходящими параметрами, перед монтажом ещё раз сверьте мощность, напряжение, форму и холодную зону со старым ТЭН или данными оборудования.
- Проверьте посадочное место и крепление до установки.
- Сопоставьте размеры старого и нового элемента.
Какие данные нужны для подбора
Для расчёта соберите маркировку старого нагревателя, размеры и сведения об оборудовании. Если маркировки нет, приложите фото элемента и укажите параметры вручную.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность, напряжение и рабочая среда: вода, воздух неподвижный или с обдувом, масло.
- Крепление: штуцер с резьбой, гайка или фланец; межосевое расстояние.
- Модель оборудования и фото старого ТЭН.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По названию известны мощность 9 кВт и длина 14 см, но этого недостаточно для подтверждения совместимости. Сверьте форму, напряжение, посадочное место и крепление.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, для подбора можно использовать образец или фото узла. Понадобятся размеры, форма после гибки, мощность и напряжение, а также тип крепления.
Можно ли поставить этот ТЭН для нагрева воды, воздуха или масла?
Применимость зависит от исполнения нагревателя и рабочей среды. Укажите среду при подборе, не ориентируйтесь только на длину и мощность.
Как проверить старый ТЭН перед заменой?
Считайте маркировку, если она сохранилась, и сопоставьте её с паспортом оборудования. Если маркировки нет, измерьте элемент и зафиксируйте форму, крепление и размеры посадочного места.
Что прислать для расчёта ТЭН по размерам?
Нужны маркировка или размеры, мощность и напряжение, рабочая среда, тип крепления и модель оборудования. Если есть, приложите фото старого элемента и эскиз.
Какие размеры снять для замены ТЭН по старому образцу?
Измерьте развёрнутую длину, диаметр трубки, холодную зону и габариты после гибки. Дополнительно запишите мощность, напряжение и параметры крепления.
