Около 40% обращений с жалобой «бойлер не греет» заканчиваются заменой не ТЭНа, а термостата. Элемент стоит 150–400 рублей, но его отказ выводит из строя весь нагрев — или, что хуже, убирает защиту от перегрева. Разберём три типа термостатов, которые реально встречаются в оборудовании с ТЭНами, и как с ними работать.
| Тип | Диапазон | Точность | Применение |
|---|---|---|---|
| Капиллярный | 30–90°C | ±3–5°C | Бытовые бойлеры, водонагреватели |
| Биметаллический (ограничитель) | 95–110°C (фиксированный) | Срабатывает однократно | Аварийная защита |
| Электронный | 0–300°C (в зависимости от модели) | ±1°C | Промышленные ёмкости, процессы |

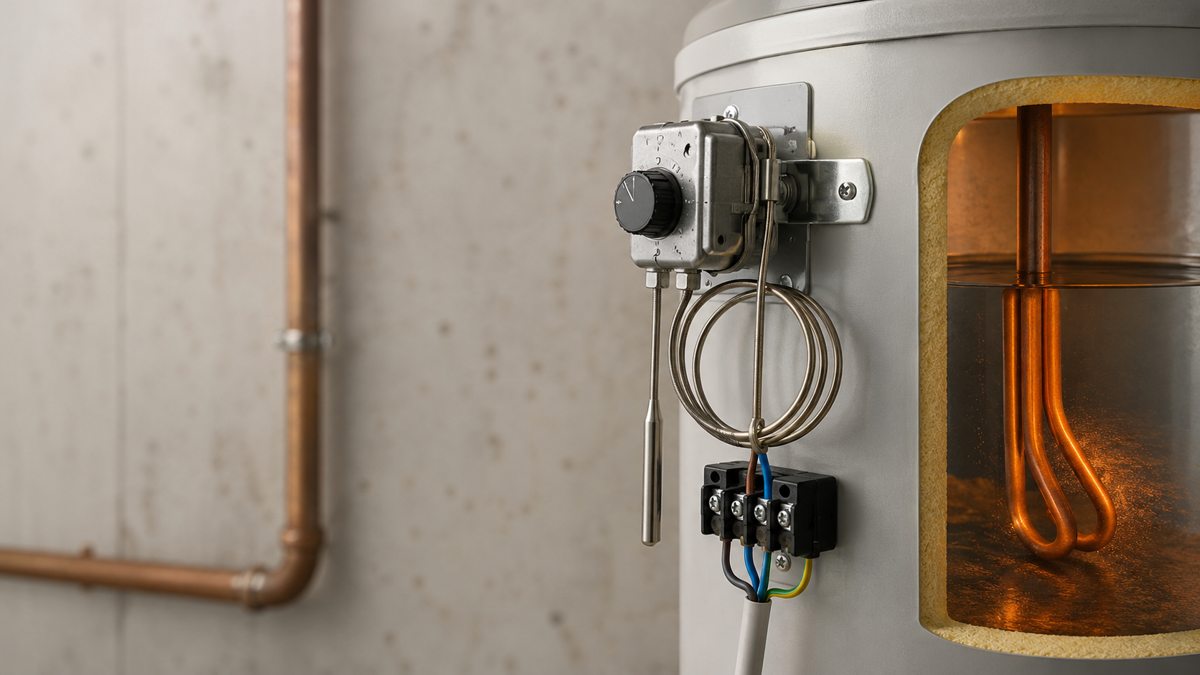

Самый распространённый в бытовом сегменте. Внутри — тонкая металлическая трубка (капилляр) длиной 50–150 см, заполненная жидкостью с высоким коэффициентом расширения. Второй конец трубки соединён с мембраной или сильфоном, который при расширении жидкости давит на контактную группу и размыкает цепь.
Принцип работы на практике: конец капилляра опущен в воду рядом с ТЭНом. Вода нагрелась до заданной температуры — жидкость в трубке расширилась — контакты разомкнулись — ТЭН выключился. Вода остыла на 5–7°C — давление упало — контакты замкнулись снова. Цикл повторяется непрерывно.
Стандартный диапазон регулировки — 30–90°C. Ручка на корпусе механическая, без шкалы в градусах на дешёвых моделях (только деления 1–7). Погрешность реальная — ±3–5°C. Если выставить 60°C, нагрев будет идти примерно до 63–65°C, потом останывать, включаться при 57–58°C.
Это не регулятор, а предохранитель. Его задача — один раз сработать при превышении критической температуры (обычно 95, 105 или 110°C — зависит от маркировки на корпусе) и навсегда разомкнуть цепь до ручного сброса.
Внутри — пластина из двух металлов с разным тепловым расширением. При нагреве пластина изгибается и с щелчком выбивает удерживающий механизм. Обратно защёлка не встаёт сама — нужно нажать кнопку сброса на корпусе прибора.
Ставится всегда последовательно с рабочим термостатом. Если ограничитель сработал — значит что-то уже пошло не так: упал уровень воды, залипли контакты рабочего термостата, ТЭН работал всухую. Просто сбросить кнопку и забыть — плохая идея, нужно искать причину.
Биметаллические ограничители не регулируются. Температура срабатывания выбита на корпусе при покупке. Для водонагревателей чаще всего берут 95°C или 105°C.
В основе — датчик температуры (чаще всего NTC-резистор с номинальным сопротивлением 10 кОм при 25°C) и схема управления с реле или симистором на выходе. Точность — ±1°C, у моделей с PID-регулятором — ±0,5°C.
PID-алгоритм заранее начинает снижать мощность нагрева, не дожидаясь срабатывания по уставке. Это убирает перерегулирование — температура не «проскакивает» выше заданной на 5–10°C, как у капиллярного.
Где это реально нужно: пищевое производство (пастеризация при 72°C ±1°C), химические реакторы, лабораторные ванны. В обычном бойлере для душа такая точность избыточна и платить за неё смысла нет.
Электронный термостат требует питания для собственной схемы — обычно 220 В или 24 В DC. Датчик NTC опускается в воду или крепится к трубе через гильзу. Важно: длина провода датчика влияет на показания, если кабель очень длинный (более 10 м), нужна коррекция в настройках.
Во всех трёх случаях термостат включается в разрыв фазного провода. Нулевой провод идёт напрямую к ТЭНу, через термостат не проходит.
Оба термостата стоят последовательно. Достаточно одному из них разомкнуть контакты — ТЭН обесточен.
ТЭН не выключается, вода перегревается, аварийный ограничитель срабатывает. Причина — окисление или сваривание контактов, повреждение капилляра (жидкость вытекла, давление не создаётся). Итог: нагрев идёт бесконтрольно.
Проверка мультиметром: при температуре выше уставки между клеммами термостата должно быть разомкнуто — мультиметр в режиме прозвонки молчит. Если звонит — контакты залипли.
ТЭН не включается вообще. Бойлер набирает воду, но она остаётся холодной. Та же проверка мультиметром: при комнатной температуре контакты рабочего термостата должны быть замкнуты. Мультиметр в режиме прозвонки должен пищать. Молчит — обрыв контакта или залип в разомкнутом положении.
Поведение такое же — нет нагрева. На корпусе нагревательного элемента или рядом с термостатным блоком есть маленькая кнопка (иногда под заглушкой). Нажали — щелчок — ограничитель сброшен. Если снова срабатывает через несколько минут — причина не устранена, рабочий термостат скорее всего залип замкнутым.
Алгоритм для капиллярного термостата:
Если поведение не такое — термостат под замену. Деталь дешёвая, ремонт не имеет смысла.
Для бытового водонагревателя 50–200 л стандартный набор: капиллярный термостат 30–90°C плюс биметаллический ограничитель 95°C. Это закрывает и регулировку, и аварийную защиту. Пара деталей стоит 300–600 рублей.
Для промышленной ёмкости от 500 л с требованием поддерживать температуру в узком диапазоне — электронный термостат с PID. Цена от 1500 рублей за простые модели (REX-C100, XH-W3001) до нескольких тысяч за промышленные контроллеры. Датчик NTC или термопара — в зависимости от диапазона рабочей температуры.
Если ТЭН греет не воду, а масло или техническую жидкость с температурой выше 90°C — капиллярный термостат уже не подходит по диапазону. Нужен либо электронный с соответствующим датчиком, либо капиллярный с расширенным диапазоном до 120–160°C (такие существуют, но встречаются реже).
Один нюанс, который часто упускают при выборе: ток коммутации. Термостат рассчитан на определённую нагрузку — обычно 16А или 25А. ТЭН мощностью 3 кВт при 220 В потребляет около 13,6 А — укладывается в 16А с небольшим запасом. ТЭН на 6 кВт — уже 27А, и 25А-ный термостат будет работать в перегрузе с постепенным выгоранием контактов.
