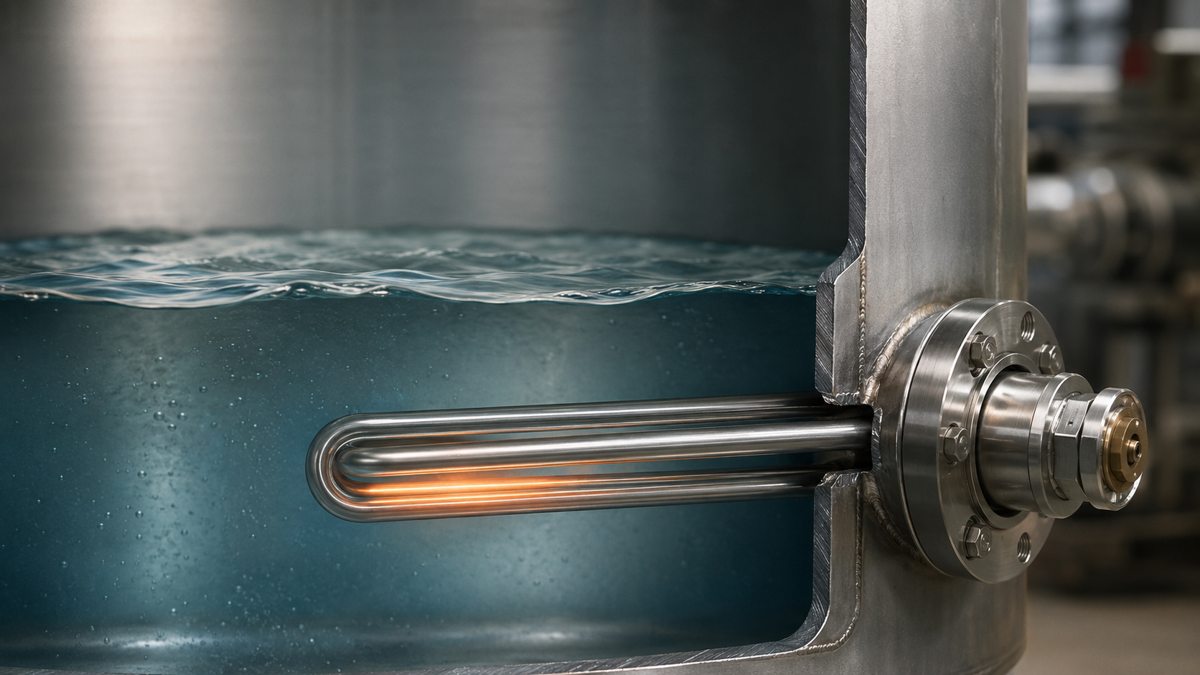

ТЭНы из нержавеющей стали: AISI 304 (08Х18Н10), 321, 316 — от 1 до 12 кВт

Срок службы ТЭНа из углеродистой стали в водопроводной воде с жёсткостью 7 мг-экв/л — около 12 месяцев. Поставьте на то же место нержавейку AISI 304 (08Х18Н10) — и получите 3-5 лет без замены. Разница в цене при этом — 30-40%. Арифметика простая, но почему-то до сих пор половина заказов приходит на обычную сталь. Давайте разберёмся, когда нержавеющий ТЭН действительно нужен, а когда можно обойтись.

Три марки стали — три разных задачи

Нержавеющая сталь — понятие растяжимое. Для ТЭНов используют три марки AISI, и каждая заточена под свои условия.

AISI 304 (08Х18Н10 по российской классификации) — рабочая лошадка. Хром 18%, никель 10%. Держит воду, слабые кислоты, пищевые среды при температурах до 600 C на оболочке. Большинство ТЭНов для водонагревателей, отопления и пищевого оборудования делают именно из неё.

AISI 321 (12Х18Н10Т) — та же 304, но стабилизированная титаном. Титан связывает углерод и не даёт хрому выгорать при длительном нагреве выше 500 C. Если ТЭН работает в режиме постоянного включения-выключения и оболочка регулярно прогревается выше 450 C — берите 321. Типичный пример: промышленные парогенераторы.

AISI 316 (10Х17Н13М2) — в составе 2-3% молибдена. Это даёт устойчивость к хлоридам и серной кислоте. Цена выше на 25-30% относительно 304. Применение: гальванические ванны, химическая промышленность, морская вода, среды с pH ниже 4.

Почему не медь и не углеродистая сталь

Медная оболочка (марка М1) отлично проводит тепло — теплопроводность 390 Вт/(м*К) против 16 у нержавейки. Казалось бы, идеальный материал. Но медь мягкая, и при удельной мощности выше 10 Вт/см2 в жёсткой воде накипь буквально врастает в поверхность. Чистить приходится раз в 3-4 месяца, и каждая чистка снимает микрослой металла. Через год-полтора стенка истончается до критических значений.

Углеродистая сталь (Ст10, Ст20) — самый дешёвый вариант. Работает в масле, в воздухе, в сухих средах. Но поставьте такой ТЭН в воду — и через 8-14 месяцев получите коррозию на участках с максимальной температурой. Особенно быстро разрушение идёт в зоне выхода контактных стержней, где влага конденсируется при остывании.

Нержавейка проигрывает меди в теплоотдаче, но выигрывает в стойкости к коррозии и механической прочности. В воде и агрессивных средах это перевешивает.

Удельная мощность: почему нельзя ставить ТЭН 5 кВт куда попало

По ГОСТ 13268-88 трубчатые электронагреватели классифицируются по допустимой удельной мощности — ваттам на квадратный сантиметр поверхности оболочки. Для нержавеющих ТЭНов в воде это тип J — до 15 Вт/см2.

На практике это означает: ТЭН мощностью 3 кВт из трубки диаметром 13 мм должен иметь развёрнутую длину оболочки не менее 490 мм (при удельной мощности 12-13 Вт/см2). Укоротите его — и получите перегрев, локальное кипение, ускоренное накипеобразование.

Вот ориентировочные минимальные длины развёртки для разных мощностей (трубка 13 мм, вода, нерж):

Для 12 кВт это уже два метра трубки — такой ТЭН обычно делают в виде блока (ТЭНб) из нескольких элементов. ТЭНб из нержавейки на 12 кВт — это, как правило, три элемента по 4 кВт на общем фланце.

Пищевые ТЭНы: что значит "пищевой"

Словосочетание "пищевой ТЭН" не имеет отдельного ГОСТа. На практике это означает три вещи: оболочка из AISI 304 (08Х18Н10) или 316, электрополировка поверхности до Ra 0.8 мкм и отсутствие щелей, в которых может застаиваться продукт.

Электрополировка — не косметика. Шероховатая поверхность (Ra 2.5 и выше) задерживает органические остатки, которые при нагреве пригорают и становятся средой для бактерий. После полировки микрорельеф сглаживается, и ТЭН проще мыть — достаточно CIP-мойки без разборки оборудования.

Для молочной промышленности, пивоварения, мясопереработки стандартный выбор — AISI 304 (08Х18Н10) с полировкой. Для сред с уксусной или лимонной кислотой (соусы, маринады) лучше AISI 316 (10Х17Н13М2) — молибден даёт запас по стойкости.

Типовые мощности: 1, 2, 3, 5, 12 кВт

На складе и в быстром изготовлении чаще всего запрашивают пять номиналов:

ТЭН нержавеющий 1 кВт — бытовые водонагреватели, дистилляторы, лабораторное оборудование. Компактный, обычно с резьбовым фланцем G1/2 или G1.

ТЭН нержавеющий 2 кВт — самый ходовой для бойлеров на 50-100 литров. Напряжение 220 В, ток 9 А. Часто заказывают как замену медному — посадочное место совпадает.

ТЭН нерж 3 кВт — промышленные водонагреватели, мойки, пропарочные камеры. На 220 В ток уже 13.6 А — проводка должна быть сечением не меньше 2.5 мм2.

ТЭН нерж 5 кВт — парогенераторы, промышленные котлы, большие ёмкости. Обычно на 380 В (ток 7.6 А на фазу в трёхфазном подключении). На 220 В одним элементом 5 кВт делать можно, но ток 22.7 А — нужен отдельный автомат на 25 А и кабель 4 мм2.

ТЭН 12 кВт нержавеющая сталь — это уже блок ТЭНб. Три или четыре элемента на фланце. Трёхфазное подключение 380 В. Применение: промышленные котельные, пастеризаторы, большие баки горячего водоснабжения.

Срок службы: от чего зависит и чего ждать

Производители обычно дают гарантию 12 месяцев. Реальный срок — от 2 до 7 лет, и разброс определяется тремя факторами.

Первый — жёсткость воды. При жёсткости до 3 мг-экв/л (мягкая вода) нержавеющий ТЭН на 2-3 кВт в бойлере живёт 5-7 лет. При жёсткости 10 и выше — 2-3 года, причём выходит из строя не сама оболочка, а спираль внутри: накипь снаружи работает как теплоизолятор, спираль перегревается и перегорает.

Второй — режим работы. Постоянная работа при стабильной температуре — лучший сценарий. Частые включения-выключения (термоциклирование) создают микротрещины в наполнителе из оксида магния, влага проникает внутрь, сопротивление изоляции падает.

Третий — качество изготовления. Плотность набивки периклаза (MgO) должна быть не ниже 2.8 г/см3 после обжатия. Если сэкономили на обжатии — ТЭН проработает год вместо пяти.

Как заказать ТЭН из нержавейки

Чтобы мы изготовили или подобрали нужный ТЭН, достаточно указать: мощность, напряжение (220 или 380 В), марку стали (если не уверены — опишем среду и подберём), тип фланца или резьбы, габаритные размеры (длину активной и пассивной части). Если есть чертёж или фото старого ТЭНа — ещё лучше.

Срок изготовления стандартных типоразмеров — 3-5 рабочих дней. Нестандарт — от 7 дней. Отправляем транспортными компаниями по всей России.

Если вы меняете старый ТЭН и не знаете его параметров — сфотографируйте маркировку на фланце и пришлите нам на ten-miass@mail.ru. Определим модель и предложим замену, часто в тот же день.
