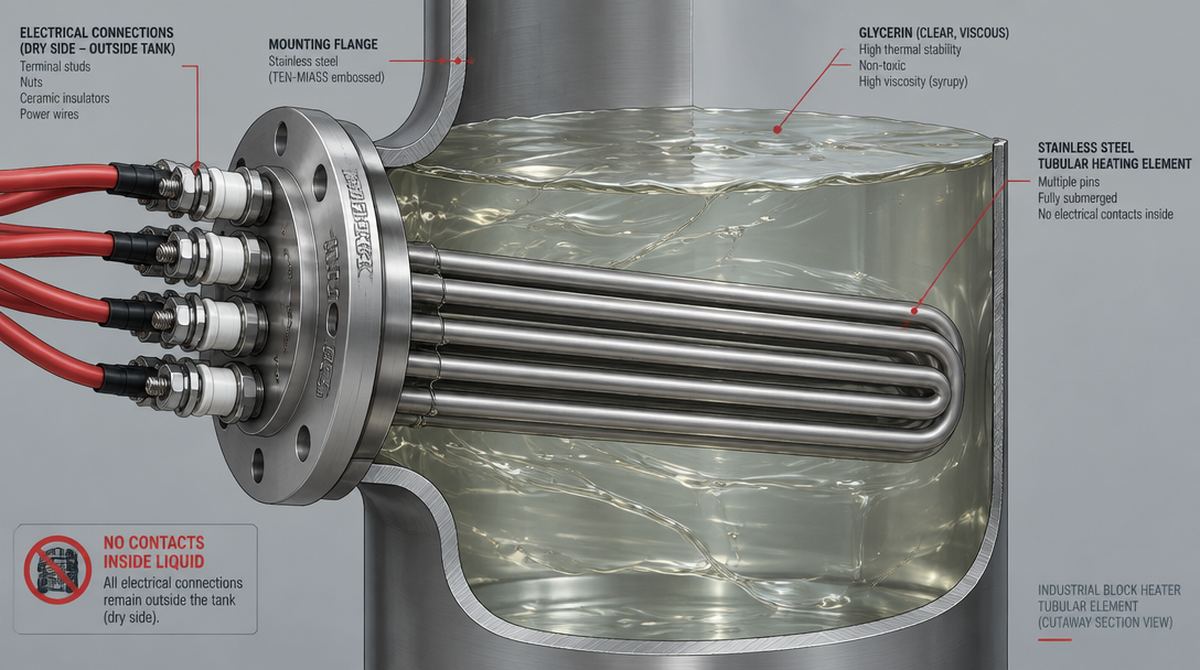

ТЭН для нагрева воздуха: как выбрать и заменить
Воздух отводит тепло от ТЭНа в 3-4 раза хуже воды. Нагреватель, который в баке спокойно держит 8-12 Вт/см² активной поверхности, в неподвижном воздухе выдержит не больше 2-3 Вт/см². Ваттная нагрузка — главный параметр подбора: q = P / (π·d·L). Без обдува предел 2-3 Вт/см², в калорифере с вентилятором — 5-7 Вт/см². Дальше — таблица, формула расчёта мощности и разбор, почему воздушный ТЭН сгорает раньше срока.
Почему водяной ТЭН нельзя просто перенести в воздуховод
Посадочный размер может совпасть один в один, а на месте новый элемент сгорит за месяц. Причина не в качестве, а в физике: вода уносит тепло с поверхности ТЭНа в разы эффективнее газа. Один и тот же трубчатый нагреватель, рассчитанный на проточную воду, работает при 8-12 Вт/см² активной поверхности. В спокойном воздухе такая же плотность мощности разогреет оболочку до цветов побежалости за первые часы, а нить нихрома выгорит за недели.
Параметр, который решает всё, — ваттная (удельная поверхностная) нагрузка по ГОСТ 13268-88: q = P / (π·d·L), где P — мощность в ваттах, d и L — диаметр и длина активной части в сантиметрах. Для воздуха допустимые значения сильно зависят от того, обдувается элемент принудительно или нет.
| Среда | Ваттная нагрузка, Вт/см² | Где встречается |
|---|---|---|
| Вода проточная | 8-12 | Проточные водонагреватели, теплообменники |
| Вода в баке (стоячая) | 3-5 | Бойлеры, накопительные ёмкости |
| Воздух с обдувом | 5-7 | Калориферы, тепловые пушки, канальные нагреватели |
| Воздух спокойный | 2-3 | Обогрев без вентилятора, естественная конвекция |
| Сушильная камера, закрытый объём | 1,5-2,2 | Сушильные шкафы, инкубаторы |
Даже лучший вариант для воздуха — обдув в калорифере — уступает по теплоотдаче стоячей воде в баке. Это и есть причина, по которой воздушные ТЭН физически длиннее или тоньше водяных на ту же мощность: площадь активной поверхности приходится набирать за счёт габарита, а не плотности нагрева.
Как рассчитать мощность ТЭНа для калорифера
Отдельно от подбора отдельного элемента считается суммарная мощность блока на весь воздуховод. Формула для нагрева потока воздуха:
P = 0,335 × L × ΔT, где P — мощность в ваттах, L — расход воздуха в м³/ч, ΔT — нужный подъём температуры в °C. Коэффициент 0,335 берётся из теплоёмкости воздуха при обычных условиях и подходит для прикидочного расчёта.
Пример из заявки: калорифер на приточной вентиляции гоняет 3000 м³/ч, зимой воздух с улицы нужно поднять с −5 °C до +10 °C, то есть ΔT = 15 °C.
P = 0,335 × 3000 × 15 = 15 075 Вт ≈ 15 кВт
Эти 15 кВт набирают не одним ТЭНом, а блоком из нескольких элементов — так проще уложиться в допустимую ваттную нагрузку и обеспечить равномерный прогрев сечения воздуховода. Расчёт числа и шага элементов — отдельная задача, разобрана в статье про мощность канального нагревателя.
Пример расчёта одного элемента блока
Возьмём один ТЭН из того же блока: мощность 5 кВт, гладкая трубка Ø13 мм, активная длина 2000 мм, обдув вентилятором калорифера.
Площадь активной поверхности: S = π × 1,3 см × 200 см ≈ 817 см². Ваттная нагрузка: q = 5000 / 817 ≈ 6,1 Вт/см² — попадает в коридор 5-7 Вт/см² для воздуха с обдувом, элемент проработает в норме.
Тот же элемент без вентилятора, в застойной зоне за перегородкой воздуховода, даёт ту же нагрузку 6,1 Вт/см² при допустимых для спокойного воздуха 2-3 Вт/см². Превышение почти вдвое. Чтобы уложиться в норму без обдува, активную длину пришлось бы увеличить примерно до 4 м на ту же мощность — то есть либо ставить вентилятор, либо кардинально менять геометрию нагревателя.
Почему воздушный ТЭН чернеет и сгорает за месяц
Самая частая причина — завышенная ваттная нагрузка, а не брак элемента. Два типовых сценария из заявок на замену:
- Нагреватель подобрали по мощности прежнего водяного ТЭНа или по каталожному типоразмеру, не проверив q для воздуха.
- Элемент установлен правильно, но вентилятор калорифера слабее проекта или воздуховод забит пылью — фактическая скорость обдува ниже 6 м/с, а расчёт делали на паспортную производительность.
В обоих случаях оболочка перегревается локально, а не по всей длине. Если почернение или цвета побежалости видны именно в застойной зоне — за перегородкой, у стенки, в углу короба — дело не в качестве нагревателя, а в аэродинамике конкретного узла. Смотрите также, как расстояние до стенки воздуховода влияет на локальный перегрев: расстояние ТЭНа от стенки воздуховода и минимальная скорость воздуха в блоке ТЭНов.
Что ставить без вентилятора: сушильные шкафы, инкубаторы
В закрытом объёме без принудительной циркуляции запас по ваттной нагрузке нужен ещё больше, чем для спокойного открытого воздуха: 1,5-2,2 Вт/см² против 2-3. Причина — воздух внутри камеры прогревается и перестаёт эффективно уносить тепло от оболочки, особенно если рядом плотно стоит высушиваемый материал и перекрывает конвекцию.
На практике это означает более длинную и тонкую трубку на ту же мощность, часто с несколькими изгибами, чтобы уместить нужную площадь в габарит камеры. Отдельный элемент такого расчёта — прогрев не должен идти узким лучом на одну стенку, а распределяться по сечению камеры.
Оребрённый или гладкий
Оребрение наращивает площадь теплоотдачи без увеличения длины корпуса: рёбра на трубке увеличивают активную поверхность в несколько раз против гладкой трубы того же размера. Для компактных калориферов и тепловых пушек это часто единственный способ уложить нужную мощность в короткий отрезок воздуховода. Подробнее про разницу — в статье оребрённые ТЭН для нагрева воздуха.
Оребрённых элементов нет в открытом прайс-калькуляторе — слишком много вариантов шага и высоты рёбер под конкретную задачу. Цену считаем по фото или чертежу в день обращения.
Материал оболочки
Для сухого воздуха по умолчанию берём сталь 10 — углеродистую сталь без легирования. Она дешевле нержавейки и нормально держит рабочие температуры калориферов и тепловых пушек, пока в потоке нет влаги и конденсата.
Нержавейку AISI 304 (08Х18Н10) ставим, если воздух влажный: сушка после мойки оборудования, приточка в помещениях с паром, любые условия с конденсатом на оболочке. Разница в цене окупается ресурсом — углеродистая сталь во влажном воздухе начинает ржаветь на оболочке за один сезон.
Как заменить сгоревший воздушный ТЭН
- Снять клеммную коробку снаружи воздуховода, обесточив линию, и прозвонить нагреватель мультиметром — сверить сопротивление с коридором по маркировке.
- Проверить фланец или резьбовое посадочное место старого элемента, чтобы новый встал без переделки короба: разбор по фланцам — в статье как выбрать фланец для ТЭНа.
- Оценить, была ли прежняя нагрузка выше нормы для этой точки — если да, заменить не «один в один», а на элемент с большей активной длиной или с оребрением.
- После установки проверить обдув: скорость воздуха в блоке нагревателей должна быть не ниже 6 м/с, иначе новый ТЭН повторит судьбу старого.
Что прислать для расчёта:
- Тип узла: калорифер, тепловая пушка, канальный нагреватель, сушильный шкаф, инкубатор
- Расход воздуха, м³/ч, или сечение воздуховода и скорость потока
- Требуемый подъём температуры ΔT
- Есть ли принудительный обдув вентилятором и его фактическая производительность
- Размеры посадочного места — фланец, резьба, длина под установку
- Напряжение сети и допустимый ток на линии
