ТЭНы с оребрением для нагрева воздуха
Оребрённый ТЭН отдаёт воздуху в 8–12 раз больше тепла с той же длины трубки, чем гладкий. Всё дело в площади: лента, намотанная на оболочку, увеличивает поверхность теплоотдачи в разы, а удельная мощность на самой трубке падает — она не перегревается и живёт годами. Ниже — как это считается, какой шаг рёбер брать и почему без обдува ребро бесполезно.

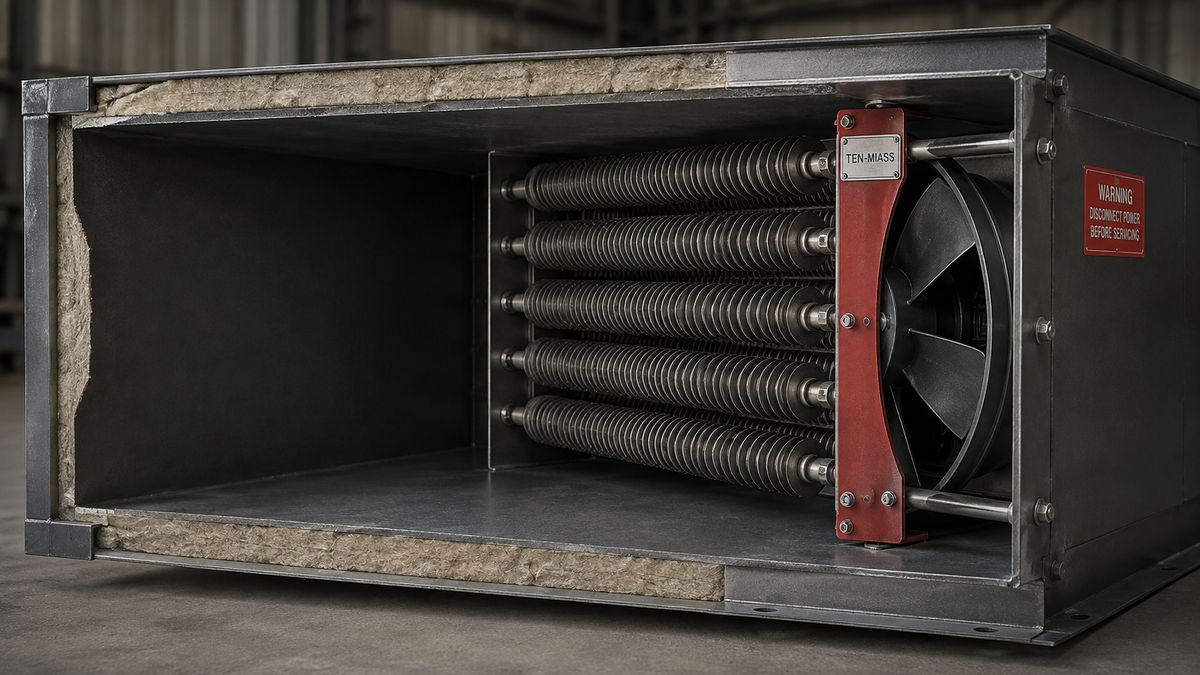

Блок оребрённых ТЭНов в разрезе канала: рёбра развивают площадь, вентилятор снимает с них тепло.
Почему воздух «не берёт» тепло с гладкой трубки
Коэффициент теплоотдачи у воздуха при естественной конвекции — единицы Вт/(м²·°C), у воды — сотни. Разница в 30–50 раз. Гладкий ТЭН, который в воде спокойно снимает 8–10 Вт/см², в воздухе на тех же ваттах раскаляется докрасна: тепло некуда девать, оболочка идёт на 600–700 °C, нихром внутри выгорает за недели.
Выход один — не гнать мощность через маленькую поверхность, а увеличить саму поверхность. Ребро делает ровно это. На трубку диаметром 12–16 мм наматывают или наваривают стальную ленту высотой 8–15 мм, и площадь теплоотдачи с погонного метра вырастает в 8–12 раз. Реальная удельная мощность на трубке при этом остаётся в норме, а воздух получает своё тепло через большую поверхность рёбер.
Цифры: гладкий против оребрённого
Возьмём один и тот же участок трубки 300 мм, диаметр 13 мм. Считаем площадь и допустимую нагрузку.
| Параметр | Гладкий ТЭН | Оребрённый ТЭН |
|---|---|---|
| Площадь теплоотдачи, см² | ≈ 122 | ≈ 1100–1400 |
| Удельная мощность на воздух, Вт/см² | 1,0–2,5 | 0,15–0,25 (по рёбрам) |
| Снимаемая мощность, Вт | 150–300 | 1000–1600 |
| Температура оболочки | высокая, риск перегрева | умеренная, ресурс выше |
Отсюда и берётся коэффициент 8–12: та же длина, тот же корпус, но за счёт рёбер снимаем в разы больше ватт при спокойной температуре оболочки. Именно поэтому в калориферах, тепловых завесах и сушильных камерах стоят оребрённые, а не гладкие ТЭНы.
Материал рёбер и оболочки
Ребро работает как радиатор, поэтому его теплопроводность и коррозионная стойкость важны не меньше, чем у самой трубки.
- Сталь 10 (оболочка) + стальная лента (ребро) — базовый вариант для чистого сухого воздуха: калориферы отопления, тепловые пушки, сушилки древесины. Дёшево, держит до 450 °C.
- Нержавейка AISI 304 (08Х18Н10) — оболочка и рёбра для влажного воздуха, пара, помещений с химией. Не ржавеет от конденсата, держит до 550 °C.
- Оцинкованная лента — компромисс по цене там, где нужна защита от лёгкой влаги, но нет высоких температур (цинк выгорает выше 300 °C, поэтому под жар не годится).
Про выбор ТЭНа под среду и задачу подробнее разбирали в статье про то, как выбрать ТЭН — логика та же, только для воздуха добавляется вопрос рёбер.
Шаг оребрения — не «чем гуще, тем лучше»
Кажется, что плотнее рёбра = больше площадь = больше тепла. На практике слишком частое ребро душит поток: воздух не протискивается между витками, застаивается, ребро перегревается. Шаг подбирают под чистоту среды и скорость обдува.
| Шаг рёбер, мм | Где применять | Особенности |
|---|---|---|
| 2,5–3,5 | Чистый воздух, калориферы, завесы | Максимум площади, нужен уверенный обдув |
| 4–5 | Сушилки, цеховой воздух с лёгкой пылью | Меньше забивается, легче чистить |
| 5–7 | Запылённый воздух, зерносушилки, деревообработка | Пыль не спекается между рёбрами |
Зачем обязателен обдув
Ребро не греет само по себе — оно отдаёт тепло воздуху, который вдоль него проходит. Если воздух стоит, ребро быстро прогревается до температуры трубки, перепад падает, теплоотдача останавливается. Вентилятор постоянно снимает нагретый слой и подводит холодный — так ребро работает на полную.
При обдуве 3–6 м/с удельную мощность оребрённого ТЭНа можно поднять до 3–3,5 Вт/см² по трубке. В естественной конвекции (без вентилятора) — резать вдвое, иначе рёбра «захлёбываются». Поэтому в тепловентиляторах, калориферах приточной вентиляции и сушильных камерах ТЭН и вентилятор идут в паре.
Где стоят оребрённые ТЭНы
- Канальные и приточные калориферы вентиляции
- Тепловые завесы над воротами и входами
- Сушильные камеры: древесина, овощи, зерно, лакокраска
- Тепловые пушки и цеховые воздухонагреватели
- Камеры полимеризации и термошкафы
- Обогрев теплиц, ангаров, боксов принудительной вентиляцией
Как посчитать мощность именно под воздух и объём канала — в отдельном разборе про расчёт мощности канального нагревателя воздуха.
Рабочая температура и ресурс
Формально оболочка из стали 10 держит до 450 °C, нержавейка AISI 304 — до 550 °C. Но для воздушного ТЭНа важнее не предел металла, а температура поверхности рёбер: её держат в районе 250–350 °C. Причины две. Первая — ресурс: чем холоднее нихром внутри, тем дольше он живёт. Вторая — безопасность: раскалённое докрасна ребро в потоке воздуха с пылью или парами растворителя это прямой риск.
Поэтому грамотный расчёт воздушного калорифера идёт не от «сколько ватт влезет», а от «какую поверхность рёбер и какой обдув нужны, чтобы поверхность не выходила за целевые 300 °C». Мощность при этом получается как следствие, а не как исходное.
Что часто путают
«Поставлю водяной ТЭН в воздуховод, он же мощный»
Водяной гладкий ТЭН в воздухе перегреется — воздух не снимет с него ту мощность, на которую он рассчитан в воде. Нужен именно оребрённый, с площадью под воздушную теплоотдачу.
«Чем больше рёбер, тем мощнее»
Мощность задаёт нихром внутри трубки, рёбра лишь помогают отдать её воздуху. Перебор с густотой рёбер без обдува душит поток и роняет теплоотдачу.
«Оребрённый ТЭН можно в воду»
Не нужно. В воде теплоотдача и так высокая, рёбра только собирают накипь и мешают. Оребрение — решение исключительно для газов и воздуха.
