Фланцевый ТЭН: как выбрать фланец, мощность и материал

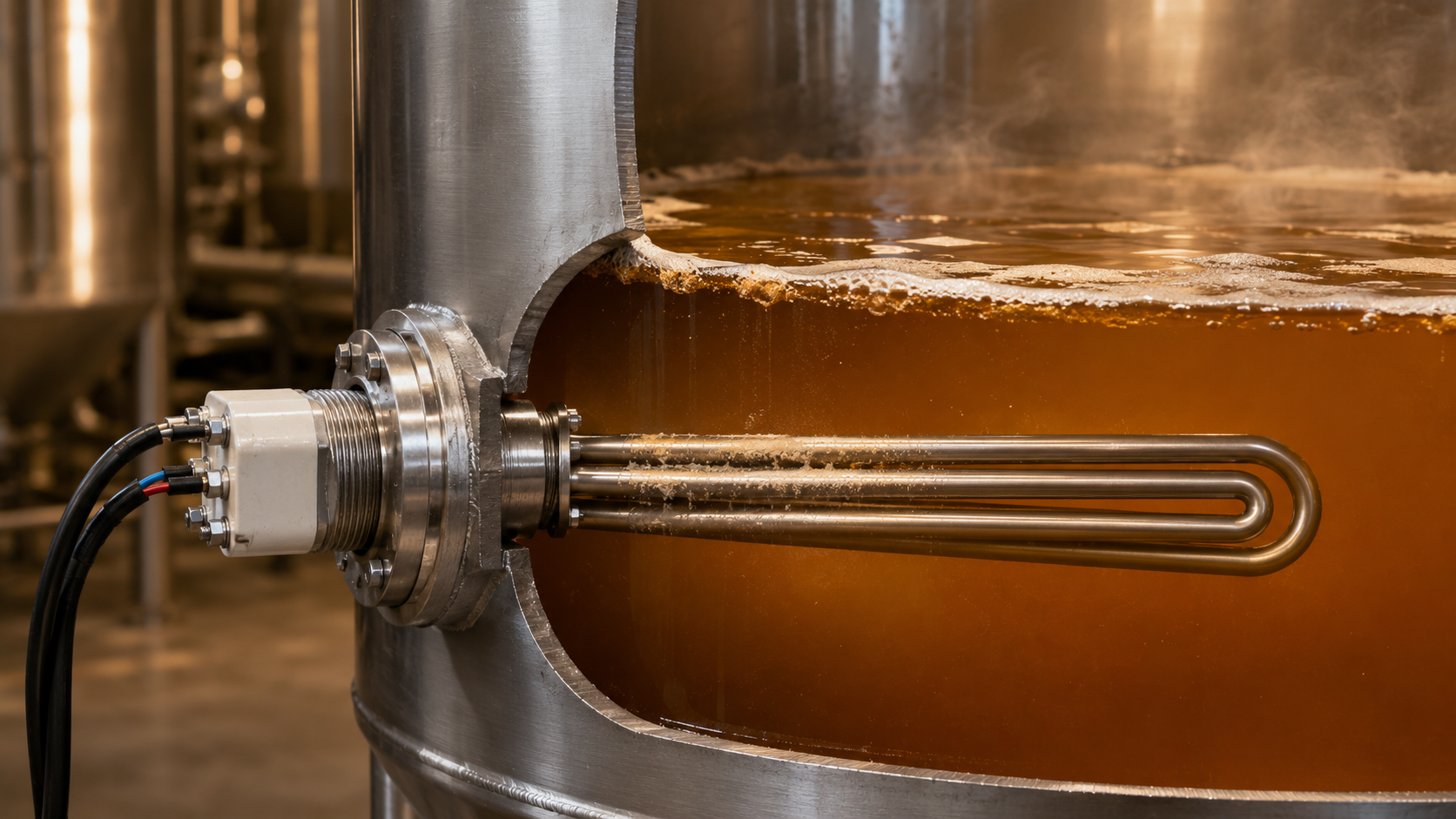

Фланцевый ТЭН — это несколько трубчатых электронагревателей, собранных на общем шестигранном фланце. Такая конструкция предназначена для промышленных емкостей, технологических ванн, парогенераторов и теплообменников. В отличие от одиночного штуцерного ТЭНа (G1/2", G3/4"), фланцевый блок монтируется в отверстие большого диаметра через резьбу типа G1.5", G2", G3" или M48×2, M56×2, M64×3. Подбор фланца, мощности и материала оболочки напрямую определяет ресурс нагревателя и безопасность всей установки.
Фланец: типы присоединения и геометрия
Фланец блок-ТЭНа (или ТЭНБ) — это не просто заглушка, а несущий элемент, который уплотняет бак и фиксирует петли нагревателя. Резьба фланца всегда крупная: через отверстие G1/2" физически не проденутся три и более трубок. Поэтому для блок-ТЭН применяют отдельный ряд присоединительных размеров.
| Резьба фланца | Диаметр отверстия в баке, мм | Типовая мощность, кВт | Рекомендуемый объём бака, л |
|---|---|---|---|
| G1.5" | 48 | до 6 | 100–300 |
| G2" | 58 | до 12 | 300–1000 |
| G3" | 82 | до 24 | 1000–3000 |
| M48×2 | 48 | до 6 | аналогично G1.5" |
| M56×2 | 56 | до 12 | аналогично G2" |
| M64×3 | 64 | до 24 | аналогично G3" |
При заказе фланцевого ТЭНа по чертежу укажите резьбу присоединения, диаметр фланца под ключ (обычно он на 5–10 мм больше отверстия) и материал уплотнительной прокладки. Для сред до 100 °C применяют паронит, для агрессивных химических сред — фторопласт или специальные термостойкие прокладки.
Расчёт мощности: формулы для трёхфазной сети
Фланцевые ТЭНы мощностью от 6 кВт почти всегда подключаются к трёхфазной сети 380 В. Схема соединения ТЭНов — «звезда» или «треугольник». От схемы зависит расчет сопротивления каждого элемента.
Схема «звезда» с линейным напряжением 380 В. На каждый трубчатый элемент приходит фазное напряжение 220 В. Сопротивление ветви:
R = U_линейного² / (3 × P_элемента)
Пример: элемент 3 кВт. R = 380² / (3 × 3000) = 144400 / 9000 ≈ 16,1 Ом.
Схема «треугольник» с линейным напряжением 380 В. На каждый элемент приходит полные 380 В:
R = U_линейного² / P_элемента
Пример: элемент 3 кВт. R = 380² / 3000 = 144400 / 3000 ≈ 48,1 Ом.
Общий линейный ток трёхфазной нагрузки:
I_линейный = P_общая / (√3 × U_линейного)
Для блока 12 кВт на 380 В (звезда) ток составит 12000 / (1,73 × 380) ≈ 18,2 А. Это значение используют для выбора пускателя, автомата и сечения кабеля.
Бак объёмом 500 л, вода нагревается от 10 до 60 °C за 3 часа. Формула: P = m × c × ΔT / t, где c = 4,18 кДж/(кг·К).
P = 500 × 4,18 × 50 / (3 × 3600) = 104500 / 10800 ≈ 9,68 кВт.
С учётом теплопотерь берём запас 15% — нужен ТЭН 12 кВт (например, 3 элемента по 4 кВт треугольник).
Помните о допуске по ГОСТ 13268-88: отклонение мощности +5/−10%. Это означает, что сопротивление элемента должно быть выдержано с несимметричным допуском −4/+11%, иначе фактическая мощность может уйти за пределы.
Материалы оболочки и фланца: таблица подбора по среде
Основная ошибка — выбор материала только по стоимости. Для воды и пара подойдёт AISI 304, для пищевых сред нужна цельнотянутая труба 12Х18Н10Т, а для хлоридных ванн — титан. Материал фланца должен быть совместим с оболочкой и средой.
| Среда | Материал оболочки | Материал фланца | Максимальная температура оболочки, °C |
|---|---|---|---|
| Вода, пар до 200 °C | AISI 304 (08Х18Н10) | AISI 304 (08Х18Н10) | 200 |
| Пищевые среды (молоко, соки, пиво) | 12Х18Н10Т цельнотянутая | 12Х18Н10Т | 150 |
| Масло, воздух в сухих камерах | Сталь 10 | Сталь | 300 |
| Агрессивные растворы, хлориды | Титан (ВТ1-0) | Титан | 150 |
| Кислоты, щёлочи, морская вода | AISI 316 (10Х17Н13М2) | AISI 316 (10Х17Н13М2) | 250 |
| Высокотемпературные среды до 600 °C | Incoloy 800 (ХН32Т) | Жаропрочная сталь | 600 |
Для сред с повышенной коррозионной активностью, таких как гальванические ванны или растворы, содержащие свободный хлор, применяют титан. Inconel 601 (ХН60ВТ) используют при температуре оболочки выше 650 °C, но в большинстве промышленных задач достаточно 12Х18Н10Т или AISI 304.
Конструктивные параметры: длина, диаметр и удельная мощность
Длина трубки ТЭН и её удельная поверхностная мощность (Вт/см²) определяют, насколько быстро нагреватель отводит тепло. Превышение допустимой удельной мощности приводит к перегреву оболочки, кипению среды прилегающего слоя и разрушению ТЭНа за 3–6 месяцев.
- Вода, слабые растворы: не более 6 Вт/см²; для жёсткой воды — до 4 Вт/см².
- Масло: 2–3 Вт/см², обязательно с циркуляцией или конвекцией.
- Воздух (калориферы, сушильные шкафы): 1–1,5 Вт/см², при скорости обдува 2–5 м/с до 2,5 Вт/см².
- Химические ванны: зависит от коэффициента теплопередачи, обычно 3–5 Вт/см².
Диаметр трубки фланцевого ТЭН — от 4 до 32 мм, длина активной зоны — от 30 до 6000 мм. Если бак имеет ограничение по высоте, укажите максимальную длину трубки — часто удаётся скомпоновать несколько коротких петель вместо одной длинной. Форма петель может быть любой: U-образная, W-образная, змеевик.
Для контроля температуры в корпус фланцевого ТЭН часто встраивают гильзу под термопару типа K или J. Датчик фиксируется в глухой гильзе и не контактирует со средой. Если требуется взрывозащита для котельной или нефтебазы, заказывают исполнение Ex-d с взрывонепроницаемой оболочкой.
Почему серийный ТЭН не всегда оптимален
В рознице встречаются фланцевые ТЭНы стандартной длины и мощности: 3, 6, 9, 12 кВт с резьбой G2". Но на практике бак имеет свою глубину, диаметр штуцера, следовательно, стандартный нагреватель либо не пролезает, либо не достаёт до дна, либо мощность слишком велика и среда перегревается у поверхности.
Под чертёж заказчика изготавливаются любые геометрии: диаметр от 4 до 32 мм, длина до 6000 мм, мощность ровно под объём бака (расчёт по формуле, приведённой выше), резьба под существующий фланец. Партия от 1 штуки, срок изготовления типовой позиции — 5–10 дней. Этого достаточно, чтобы заменить вышедший из строя нагреватель по образцу или смонтировать новый узел в незадействованное отверстие.
Пришлите ваши размеры, среду, рабочую температуру и напряжение. Технолог произведёт проверочный расчёт, подберёт материал оболочки и фланца, предложит оптимальную мощность с учётом запаса на накипь и теплопотери.
