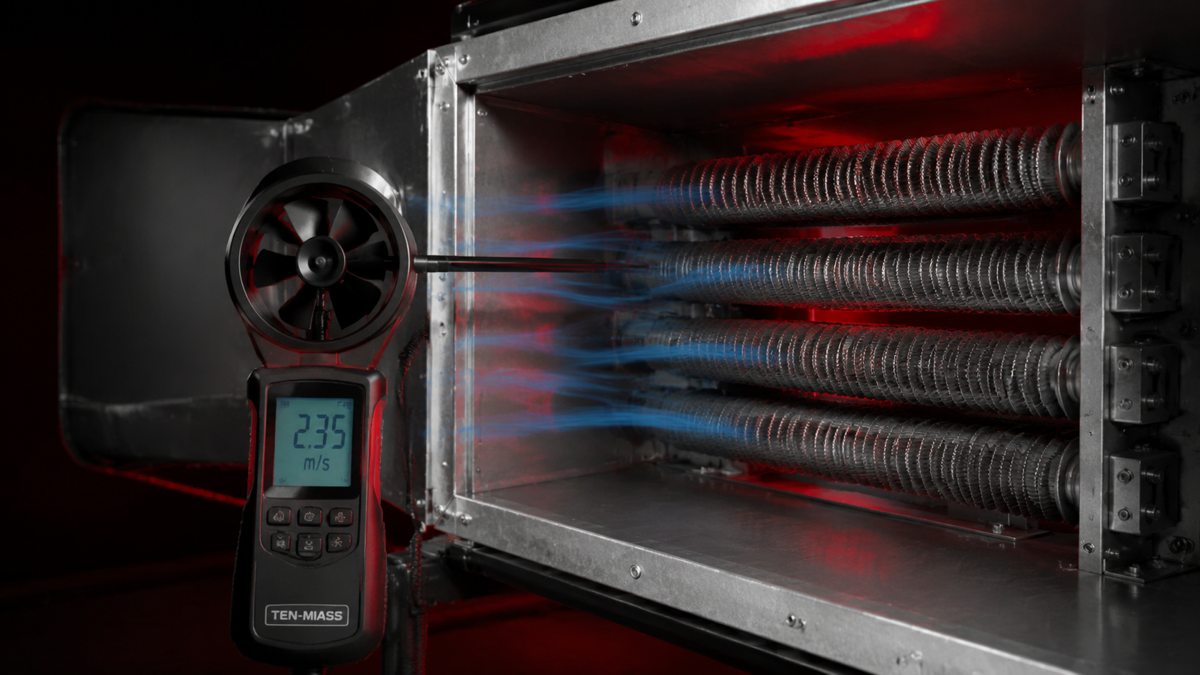

Скорость воздуха в блоке ТЭН не ниже 6 м/с — почему важно
Нагреватель в приточной установке перегорел через четыре месяца после замены. Вентилятор исправен, блок ТЭН новый. Причина в большинстве таких случаев одна: скорость воздуха в сечении блока оказалась ниже минимально допустимой.
Производители оребрённых ТЭН, включая ТЭН-Миасс, указывают в паспорте изделия: минимальная скорость воздушного потока — 5–6 м/с. Это не перестраховка. Это граница, ниже которой начинается неизбежный перегрев оболочки.
Физика в двух словах
Оребрённый ТЭН отдаёт тепло в воздух через принудительную конвекцию. Чем выше скорость потока, тем эффективнее теплоотдача от поверхности пластин и трубки. При падении скорости коэффициент теплоотдачи снижается пропорционально — тепло перестаёт уходить в воздух с нужной интенсивностью.
Результат: температура поверхности оболочки ТЭН растёт выше расчётной. Внутри трубки находится магнезит — спрессованный порошок оксида магния, который одновременно удерживает спираль и изолирует её от оболочки. При длительном перегреве магнезит начинает набирать влагу из воздуха через микротрещины, сопротивление изоляции падает, и нагревательный элемент пробивает на корпус.
Что происходит при разных скоростях
| Скорость воздуха | Состояние ТЭН | Ожидаемый ресурс |
|---|---|---|
| 7–10 м/с | Нормальный режим | Расчётный (5–8 лет) |
| 5–7 м/с | Допустимый режим | Близкий к расчётному |
| 3–5 м/с | Перегрев, ускоренный износ | 1–2 года |
| Менее 3 м/с | Критический перегрев | Месяцы или меньше |
Типичные причины низкой скорости
Скорость ниже нормы в блоке ТЭН возникает не только когда вентилятор слаб. Чаще это системная ошибка при подборе или эксплуатации:
- Фильтры забиты — давление за ними падает, расход воздуха снижается, скорость в блоке ТЭН следует за ним.
- Вентилятор работает на пониженных оборотах из-за частотного преобразователя в режиме экономии.
- Неверный подбор вентилятора на этапе проектирования: расчётное сечение не совпадает с реальным.
- Байпасный клапан приоткрыт — часть воздуха идёт в обход блока ТЭН, через сам блок проходит меньше.
- В ходе реконструкции изменили воздуховоды, но блок ТЭН оставили прежний — площадь сечения выросла, скорость упала.
Как проверить скорость в реальной установке
Скорость нужно мерить непосредственно перед блоком ТЭН, а не брать из паспорта вентилятора. Паспортный расход указан при нулевом сопротивлении сети — в реальной установке он всегда ниже.
Порядок проверки:
- Измерить площадь живого сечения блока ТЭН (полное сечение минус трубки и пластины оребрения). Производитель должен указывать этот параметр.
- Замерить расход воздуха анемометром в нескольких точках сечения воздуховода перед блоком.
- Разделить расход (м³/с) на площадь живого сечения (м²) — получится скорость в живом сечении.
- Сравнить с паспортным минимумом (5–6 м/с для большинства оребрённых ТЭН).
Что указывать при заказе ТЭН для вентустановки
Чтобы получить нагреватель, рассчитанный под реальные условия работы, при заказе нужно сообщить:
- Расход воздуха через блок (м³/ч или м³/с)
- Требуемую мощность нагрева (кВт)
- Температуру воздуха на входе и выходе
- Габариты блока или доступное сечение воздуховода
- Питание: напряжение, количество фаз, тип подключения
- Материал оболочки (сталь, нержавейка)
Исходя из расхода воздуха рассчитывается живое сечение блока — так, чтобы скорость в нём была в пределах 5–8 м/с. Это и есть главный параметр, от которого зависит весь расчёт блока ТЭН.
