Какой минимальный зазор должен быть от ТЭН до стенки воздуховода?

Минимальный зазор от края оребрения до стенки воздуховода — 50 мм при скорости воздуха от 3 м/с и температуре нагрева до 60°C. При более высоких температурах нагрева (до 80–100°C) и пониженной скорости воздушного потока рекомендуется увеличивать зазор до 80–100 мм. Это исключает перегрев стенок воздуховода и обеспечивает равномерное распределение нагретого воздуха.

Что будет, если поставить ТЭН вплотную к стенке воздуховода?

При недостаточном зазоре оребрение прилегает к стенке воздуховода и перекрывает путь воздуха. Это даёт два последствия: локальный перегрев металла стенки (вплоть до деформации при оцинковке) и неравномерный нагрев потока — у стенки воздух не прогревается, в центре возникает тепловая зона. В итоге снижается эффективность нагрева и сокращается ресурс ТЭН из-за отсутствия охлаждения крайних рёбер.

Зависит ли расстояние от материала стенки воздуховода?

Да. Для оцинкованной стали (стандартный воздуховод) рекомендуется не менее 50 мм — оцинковка начинает деградировать при длительном воздействии тепла свыше 150–180°C вблизи поверхности. Для нержавеющих и алюминиевых воздуховодов допустимый зазор можно снизить до 40 мм, если температура нагрева ТЭН не превышает 60°C. Стеклопластиковые воздуховоды требуют зазора не менее 100 мм.

Как правильно центрировать оребрённый ТЭН в воздуховоде?

Оребрённый ТЭН фиксируется через монтажный фланец или скобы так, чтобы блок нагревателя располагался по центру сечения воздуховода. Разница расстояний от оребрения до противоположных стенок не должна превышать 10 мм. Для прямоугольных воздуховодов ТЭН подбирается под конкретный типоразмер: длина оребрения = ширина воздуховода минус два зазора (50–100 мм с каждой стороны).

Можно ли заказать ТЭН точно под размер воздуховода?

Да. Мы изготавливаем оребрённые ТЭН по чертежу заказчика с минимальной партией 1 штука. Достаточно указать внутренние размеры воздуховода, желаемые зазоры, мощность, напряжение и материал оболочки — оребрённые ТЭН делаются из нержавейки AISI 304 или стали 10. Срок изготовления 7–14 рабочих дней, доставка по всей России и в Казахстан.

Как влияет скорость воздуха на допустимый зазор от стенки?

При высокой скорости воздуха (от 5 м/с) тепло отводится интенсивнее, и минимальный зазор 50 мм обычно достаточен. При скорости менее 2 м/с охлаждение ребер слабее, и зазор следует увеличить до 80–100 мм, чтобы не допустить локального перегрева и обеспечить однородность температурного поля в сечении воздуховода.

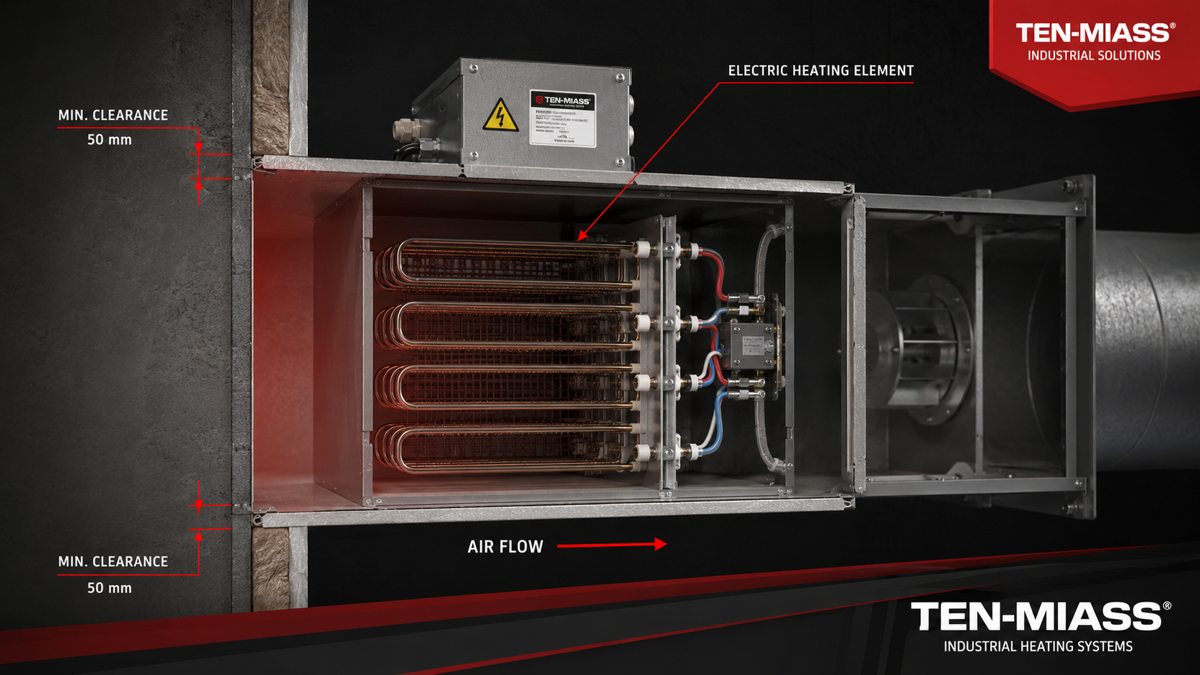

Расстояние ТЭН от стенки воздуховода — минимальный отступ

30 июля 2026 | ТЭН-Миасс, Миасс

При скорости воздуха 3 м/с и нагреве до 60°C минимальный зазор от края оребрения до стенки воздуховода — 50 мм. Это не рекомендация «на глаз»: меньше — и ребра, упирающиеся в стенку, теряют охлаждение, локально перегреваются и начинают деградировать оцинковка на стенке.

Задача кажется простой: вставить нагреватель в канал и закрепить. На практике монтажники часто берут «подходящий» ТЭН без учёта зазоров — либо ребра касаются стенки, либо нагреватель болтается в центре без нормального крепежа. Обе ситуации плохи, но по-разному.

Что происходит без зазора

Оребрённый ТЭН работает как поверхность теплообмена: воздух проходит между рёбрами, забирает тепло. Если ребра касаются стенки воздуховода, часть потока отрезана. У стенки воздух не движется, ребра там не охлаждаются и нагреваются выше расчётной температуры. Это сокращает ресурс нагревателя.

Второй эффект — тепло передаётся прямо на стенку воздуховода. Оцинкованная сталь (большинство промышленных воздуховодов) держит до 150–180°C, выше начинается деградация покрытия. При температуре поверхности ТЭН 200–250°C и нулевом зазоре температура стенки в точке контакта легко выходит за этот предел.

Типичная ошибка: подбирают ТЭН «по ширине» воздуховода, не вычитая зазоры. Получается оребрение 500 мм в канале 500 мм — ребра упираются в стенки по всему периметру. Итог: неравномерный нагрев, ускоренный износ, иногда деформация воздуховода при длительной работе.

Нормы зазора: от чего зависят

Нет одного числа, которое работает везде. Три параметра определяют, какой зазор нужен в конкретной установке:

Параметр	Значение	Минимальный зазор
Скорость воздуха	от 5 м/с	50 мм
Скорость воздуха	2–5 м/с	60–70 мм
Скорость воздуха	до 2 м/с	80–100 мм
Температура нагрева	до 60°C	50 мм
Температура нагрева	60–100°C	70–80 мм
Материал стенки: оцинковка	стандарт	не менее 50 мм
Материал стенки: нержавейка / алюминий	лучший теплоотвод	от 40 мм
Материал стенки: стеклопластик	низкая теплостойкость	не менее 100 мм

Для большинства промышленных установок (оцинкованный воздуховод, скорость 3–5 м/с, нагрев 40–60°C) рабочий зазор — 50–70 мм с каждой стороны. Это и есть практическая норма.

Как подобрать длину оребрения по размеру воздуховода

Расчёт простой. Для прямоугольного воздуховода:

    Длина оребрения = ширина воздуховода – 2 × зазор

    Пример: воздуховод 600 мм, зазор 60 мм с каждой стороны.

    Длина оребрения = 600 – 120 = 480 мм

Для круглого воздуховода зазор считается от края оребрения до внутренней стенки трубы по радиусу. ТЭН должен располагаться строго по оси, иначе с одной стороны зазора не хватит, а с другой — воздух идёт мимо нагревателя без контакта с рёбрами.

Центровка и крепление

Оребрённый ТЭН в воздуховоде крепится через монтажный фланец. Фланец фиксируется на стенке воздуховода болтами, нагреватель входит в канал через отверстие. При таком способе монтажа разброс по центровке обычно не превышает 5–10 мм — это допустимо.

Если ТЭН устанавливается в секцию воздуховода без фланца (просто укладывается внутрь на опоры), важно контролировать зазор с обеих сторон. Минимальная разница допустимого и фактического зазора — 10 мм: если с одной стороны 50 мм, а с другой 40 мм, это уже граница.

Что проверить при монтаже

Зазор от края оребрения до стенки с каждой из четырёх сторон (для прямоугольного канала)
Отсутствие контакта оребрения с металлом воздуховода — даже в одной точке
Плотность фланцевого соединения — воздух не должен обходить нагреватель через щели
Направление потока воздуха совпадает с направлением оребрения

Оребрённые ТЭН под конкретный воздуховод

Стандартных размеров оребрённых ТЭН под нестандартный воздуховод обычно нет. Производители выпускают типоряды под ходовые сечения: 200x200, 300x300, 400x400, 500x500 мм. Воздуховод 450x350 или 380x280 — уже нестандарт, и тут один путь: изготовление под чертёж.

Мы делаем оребрённые ТЭН с оболочкой из нержавейки AISI 304 или стали 10, диаметр корпуса от 4 до 32 мм, длина оребрения — под размеры вашего воздуховода с учётом нужных зазоров. Минимальная партия — 1 штука. Срок 7–14 рабочих дней.

Что нужно для расчёта:

Внутренние размеры воздуховода (ширина x высота или диаметр)
Желаемая мощность нагрева (кВт) или требуемый прирост температуры при известном расходе воздуха
Напряжение питания (220 В / 380 В, 1 или 3 фазы)
Скорость воздуха в воздуховоде (если известна)
Тип среды: обычный воздух, влажный воздух, запылённость

Заказать оребрённый ТЭН под воздуховод

Изготовим по вашим размерам с учётом монтажных зазоров. Минималка 1 шт., срок 7–14 дней, доставка по РФ и Казахстану.

Рассчитать стоимость

Частые вопросы

Можно ли использовать ТЭН без оребрения в воздуховоде?
Гладкий ТЭН в воздуховоде — это нагрев с низкой эффективностью: площадь теплообмена в десятки раз меньше. Для канального обогрева используют именно оребрённые конструкции. Гладкие трубчатые ТЭН идут в жидкостные среды или сухие нагреватели с принудительным обдувом через ребра-рассеиватели.

Что делать, если воздуховод нестандартного сечения?
Нестандартное сечение — прямой повод заказывать ТЭН по чертежу, а не подбирать «близкий» типоразмер. Несоответствие оребрения сечению воздуховода — самая частая причина неравномерного нагрева в системах вентиляции.
