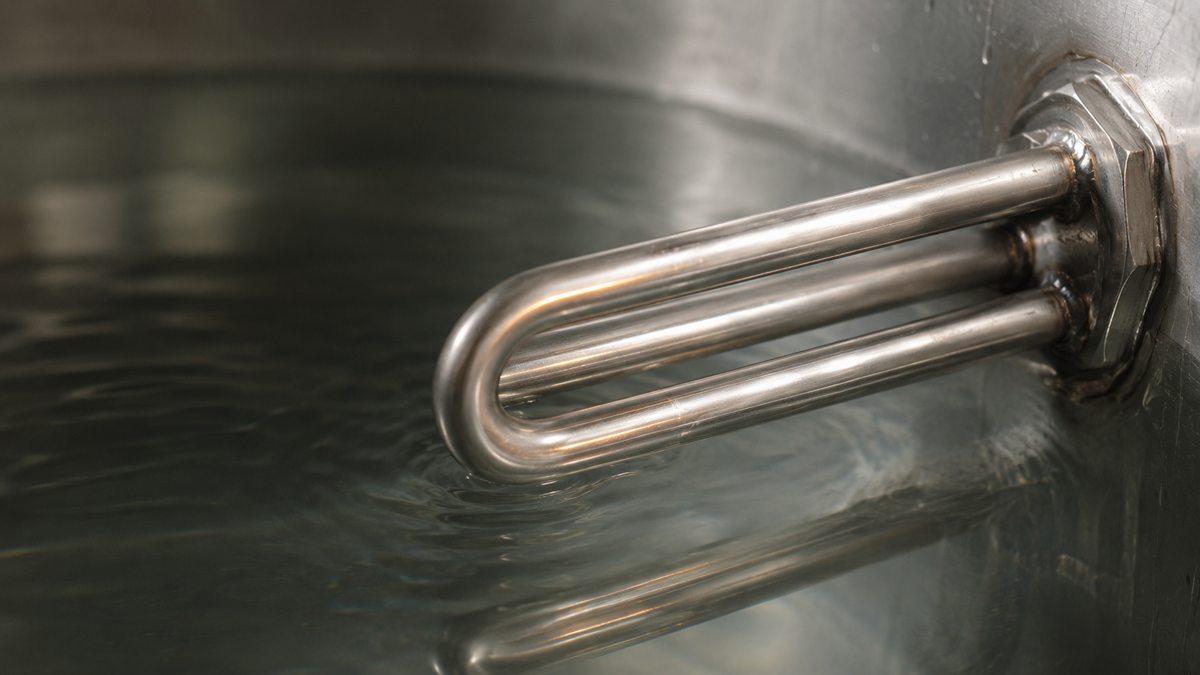

ТЭН AISI: 304, 316, 321 — какую марку стали выбрать

Примерно 80% заказов на ТЭН из нержавеющей стали приходится на AISI 304 (08Х18Н10). И в большинстве случаев это правильный выбор. Но оставшиеся 20% — это ситуации, где 304-я сдаётся за недели. Трубка покрывается язвами, оболочка теряет герметичность, нагреватель выходит из строя. Заказчик думает, что получил брак. На деле — просто не та марка стали для конкретной среды.

Три марки закрывают практически весь спектр задач: 304, 316 и 321. Разница между ними — в нескольких процентах легирующих элементов, но именно эти проценты определяют, проработает ТЭН пять лет или три месяца.

AISI 304 (08Х18Н10) — рабочая лошадка

Состав: 18% хрома, 8-10% никеля. Это аустенитная нержавеющая сталь, самая распространённая в мире. Хром образует на поверхности оксидную плёнку толщиной в несколько атомов — она и защищает металл от коррозии. Если плёнку повредить механически, она восстанавливается сама в течение нескольких часов при доступе кислорода.

Рабочий диапазон — до 800°C в окислительной атмосфере. Устойчива к воде, маслу, воздуху, пару, пищевым средам. Допущена к контакту с продуктами питания. Выдерживает CIP-промывку каустиком и лимонной кислотой без деградации поверхности.

304-я подходит для нагрева чистой воды, масла, воздуха, пищевых жидкостей, слабых щелочных растворов. Это 80% применений ТЭН в промышленности и быту.

Слабое место — хлориды. Ионы хлора разрушают защитную оксидную плёнку точечно. Начинается питтинговая коррозия: маленькие, но глубокие язвы, которые прогрызают стенку трубки насквозь.

AISI 316 (10Х17Н13М2) — защита от хлоридов

Состав: 16-18% хрома, 10-14% никеля, 2-3% молибдена. Именно молибден — главное отличие от 304. Он повышает стойкость к питтингу и щелевой коррозии в средах с хлоридами.

Где это критично:

• Бассейны. Свободный хлор 0,3-0,6 мг/л + температура 25-40°C — агрессивная комбинация для 304-й.
• Морская вода. Содержание хлоридов около 19 г/л. Здесь 304-я не продержится и месяца.
• Химическая промышленность. Растворы солей, кислот, хлорсодержащих реагентов.
• Гальваника. Кислотные и щелочные ванны с высокой концентрацией солей.

Рабочие температуры — те же, что у 304. Молибден не добавляет жаростойкости. Он работает именно в мокрой коррозионной среде при умеренных температурах.

Цена ТЭН из 316-й выше на 25-40% по сравнению с 304. Молибден — дорогой легирующий элемент, и его мировые цены нестабильны.

AISI 321 (08Х18Н10Т) — для высокотемпературных циклов

Состав: 17-19% хрома, 9-12% никеля, титан (минимум 5-кратное содержание углерода). Титан здесь выполняет роль стабилизатора.

Проблема, которую решает 321-я: при длительном нагреве в диапазоне 450-850°C обычная 304-я сталь теряет хром. Углерод связывает хром в карбиды (Cr23C6), которые выпадают по границам зёрен. Зоны рядом с границами обедняются хромом ниже критических 12% — и перестают быть «нержавеющими». Это называется сенсибилизация, а коррозия, которая за ней следует — межкристаллитная.

Особенно опасна сенсибилизация в зонах сварки. Там металл проходит через критический температурный диапазон при остывании шва. Если ТЭН потом работает при высоких температурах с циклическим нагревом-остыванием — разрушение начнётся именно от сварного соединения.

Титан в 321-й стали «перехватывает» углерод раньше хрома. Образуются карбиды титана вместо карбидов хрома. Хром остаётся в твёрдом растворе, защитная плёнка сохраняется.

Где это нужно: печи, сушильные камеры, термическое оборудование с рабочими температурами выше 600°C и частыми циклами включения-выключения. Теплообменники выхлопных газов. Реакторы химического синтеза.

Сравнительная таблица

Когда 304 достаточно

Если ТЭН греет воду из водопровода (содержание хлоридов до 250 мг/л по СанПиН, а на практике обычно 30-80 мг/л) — 304-я справится. Нагрев масла в пищевом производстве, воздуха в конвекционных печах, воды в котлах отопления — всё это территория 304.

Пищевая промышленность на 90% работает на 304-й: молочные производства, пивоварни, кондитерские линии, мясопереработка (при отсутствии контакта с рассолами).

Когда 304 не годится

Типичная ошибка: ставят ТЭН из 304-й в систему подогрева воды бассейна. Вода содержит гипохлорит натрия, температура 28-32°C, среда постоянно влажная. Через 3-6 месяцев на трубке появляются характерные точечные повреждения — питтинг. Ещё через полгода — сквозная коррозия. ТЭН теряет герметичность, изоляция намокает, срабатывает УЗО. Нагреватель на замену.

То же происходит при нагреве рассолов, растворов поваренной соли, морской воды, воды после умягчителей на ионообменных смолах (они часто повышают содержание хлоридов при регенерации).

Здесь нужна 316-я — без вариантов.

А если ТЭН работает в печи при 650°C с ежедневными циклами включения и остывания — 304-я начнёт терять хром в зонах сварки уже через несколько тысяч часов. Через год-полтора разрушение дойдёт до трубки. Для таких режимов — 321.

Как указать марку при заказе

Достаточно сообщить три вещи: рабочую среду (что именно греете), температурный режим (постоянный нагрев или циклы), наличие хлоридов или солей в среде. По этим данным марка определяется однозначно.

Если есть сомнения — опишите условия. Поставить 316-ю «на всякий случай» в воздушный нагреватель при 200°C — это переплата без смысла. Поставить 304-ю в бассейн — это гарантированная замена через полгода.

Правильный выбор марки стали для ТЭН — это не вопрос перестраховки или экономии. Это вопрос соответствия: конкретный сплав под конкретную задачу. Три марки, три набора свойств, и почти нет ситуаций, где выбор неочевиден — если знать, что именно будет контактировать с трубкой нагревателя.
