ТЭН 18 кВт: где применяется и как выбрать

18 кВт — это 27 ампер на каждую фазу при 380 вольтах. Такой нагреватель за час поднимает температуру 200 литров воды с 10°C до кипения. Мощность типичная для промышленного оборудования: котлы отопления от 150 до 500 кВт тепловой мощности, паровые генераторы, промышленные посудомоечные и моечные машины. В быту ТЭН 18 кВт не встречается — и не должен: бытовая проводка на такие нагрузки не рассчитана.

Где реально работают нагреватели на 18 кВт

Основные области — промышленный и коммерческий нагрев воды. Конкретнее:

Электрические котлы отопления. В зданиях площадью 150–180 м² с нормальной теплоизоляцией 18 кВт — основная ступень нагрева. В котлах большей мощности (36, 54, 72 кВт) стоят несколько таких ступеней, которые подключаются последовательно через контроллер.

Паровые генераторы. Промышленные парогенераторы на 18–24 кВт выдают 20–25 кг пара в час при давлении 4–6 атмосфер. Их используют на пищевых производствах, в прачечных, на строительных площадках для пропарки бетона.

Промышленные моечные машины. Тоннельные и камерные мойки для деталей, тары, оборудования. Температура моечного раствора — 60–85°C, объём ванны — от 200 литров. ТЭН 18 кВт обеспечивает нагрев за приемлемое время и поддерживает температуру в процессе работы.

Ёмкостные водонагреватели большого объёма. Баки на 500–1000 литров для горячего водоснабжения общежитий, столовых, спортивных комплексов. Два-три ТЭН по 18 кВт дают суммарно 36–54 кВт и обеспечивают расход горячей воды для 100–200 человек.

Конструкция: ТЭНБ 18 кВт

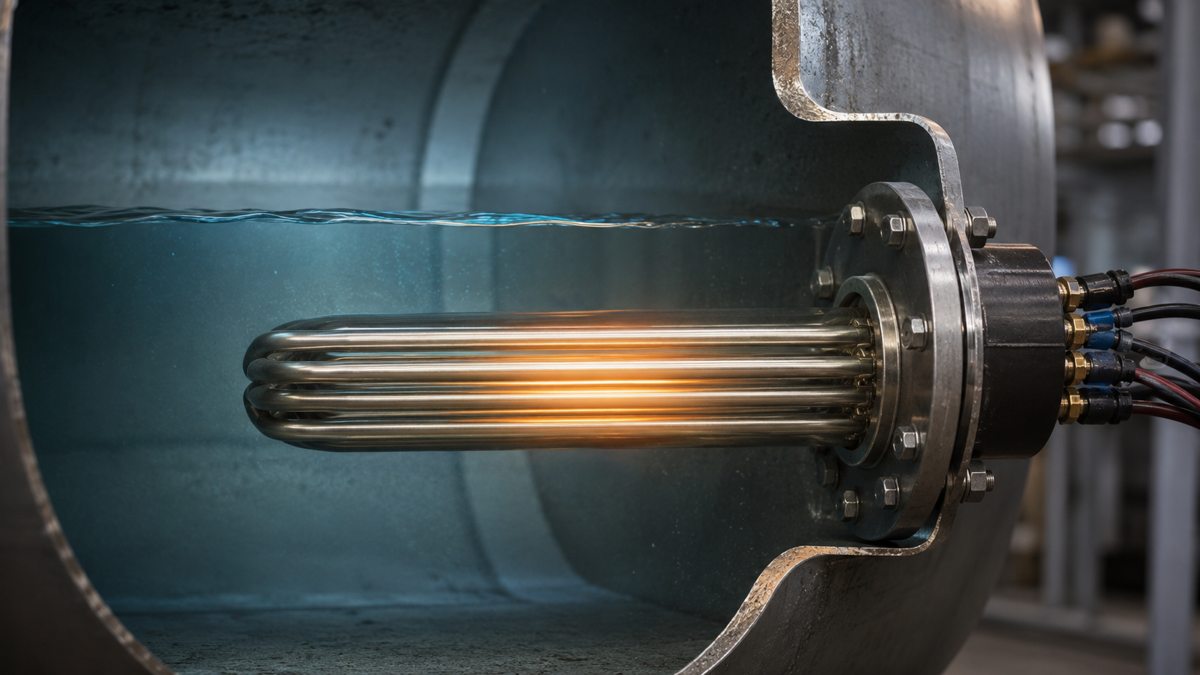

Одиночный ТЭН на 18 кВт — это длинный элемент, который не всегда удобно монтировать. Поэтому чаще применяют ТЭНБ — блок ТЭН на общем фланце. Типичная конфигурация: три элемента по 6 кВт, установленные на фланце диаметром 100 или 150 мм.

Преимущества блочной конструкции:

• Одна врезка в ёмкость вместо трёх — проще монтаж, меньше потенциальных точек протечки
• Каждый элемент можно подключить на отдельную фазу — равномерная нагрузка на трёхфазную сеть
• При выходе из строя одного элемента два оставшихся продолжают работать на 12 кВт — оборудование не останавливается полностью
• Ступенчатое управление: 6 кВт, 12 кВт или 18 кВт в зависимости от потребности

Электрическое подключение: расчёт по цифрам

ТЭН 18 кВт — это всегда 380В, трёхфазное подключение. Разберём параметры.

Ток на фазу: I = 18000 / (1,732 x 380) = 27,4 А. Округлённо — 27 ампер на каждую из трёх фаз.

Кабель пятижильный: три фазы, нейтраль и заземление. Сечение 6 мм² — минимум при длине линии до 30 метров. Если от щита до оборудования больше 30 метров, потери напряжения в кабеле 6 мм² превышают допустимые 5%, и нужно брать 10 мм².

Автомат на 32А при рабочем токе 27А — стандартный выбор с запасом около 18%. Характеристика C — для активной нагрузки (нагревательные элементы не дают пусковых бросков тока, как двигатели). Обязательно добавить УЗО на 30 мА или дифференциальный автомат: при пробое изоляции нагревателя на корпус ёмкости без УЗО человек получит удар током.

Материал трубки: выбор под среду

Материал трубки ТЭН определяется тем, что именно нагревается.

При мощности 18 кВт площадь поверхности трубки должна быть достаточной, чтобы удельная мощность оставалась в допустимых пределах. Для воды — не более 10–12 Вт/см². Для масляных теплоносителей — не более 3–4 Вт/см², иначе масло начинает коксоваться на поверхности, образуя нагар, который ухудшает теплоотдачу и ведёт к перегреву элемента.

Монтаж и обслуживание

Три вещи, которые сокращают срок службы ТЭН 18 кВт быстрее всего: накипь, сухой пуск и отсутствие заземления.

Накипь толщиной 2 мм снижает теплоотдачу на 20–25%. Элемент перегревается, спираль работает при температуре выше расчётной, и ресурс сокращается в 2–3 раза. Решение — водоподготовка (умягчение) или регулярная промывка раствором лимонной кислоты 3–5%.

Сухой пуск — включение нагревателя без погружения в жидкость. Трубка раскаляется до 600–700°C за секунды, оксид магния (наполнитель) растрескивается, спираль замыкает на корпус. Защита — датчик уровня жидкости, блокирующий включение при недостаточном заполнении ёмкости.

Заземление — не рекомендация, а требование ПУЭ. Корпус ТЭН подключается к заземляющему проводнику PE. В связке с УЗО это обеспечивает отключение за 0,02–0,04 секунды при пробое изоляции.

Что указать при заказе

Чтобы получить ТЭН или ТЭНБ 18 кВт, который подойдёт без доработок, нужно определить:

• Тип среды: вода, пар, масло, раствор
• Рабочая температура среды и давление в системе
• Способ присоединения: фланец (диаметр, количество отверстий), резьба (размер), штуцер
• Монтажная длина — расстояние от фланца до дна ёмкости (или максимально допустимая длина активной зоны)
• Материал трубки: AISI 304 (08Х18Н10), AISI 316 (10Х17Н13М2) или углеродистая сталь

Если есть чертёж или эскиз с размерами — это ускоряет процесс. Если чертежа нет — достаточно описания ёмкости и условий работы, расчёт выполняется при подготовке заказа.

18 кВт — та граница, где ошибка в подборе кабеля или защитного аппарата уже не мелочь, а потенциальный пожар. А ошибка в выборе материала трубки — это замена нагревателя через полгода вместо пяти лет. Стоит ли экономить час на расчётах, если потом менять оборудование на работающем производстве?
