24,2 Ом — норма для исправного ТЭНа 2 кВт под 220 В. По ГОСТ 13268-88 (допуск мощности +5/−10 %) рабочий коридор сопротивления — 23,1–26,9 Ом. Дальше — откуда цифра, где встречается такой ТЭН и когда его пора менять.

Опубликовано 20 мая 2026 · ТЭН-Миасс

Откуда берётся 24 Ом

Считается из закона Ома для мощности: R = U² / P. Для ТЭНа 2 кВт на 220 В:

R = 220² / 2000 = 48 400 / 2000 = 24,2 Ом

Это значение для нового холодного ТЭНа. На рабочей температуре 80 °C нихром даст плюс 0,1–0,2 Ом — внутри погрешности мультиметра, не учитывают.

Таблица сопротивлений ТЭНа 2 кВт по напряжениям

Напряжение	Расчёт R	Норма R, Ом	Коридор ГОСТ
220 В	220² ÷ 2000	24,2	23,1–26,9
230 В	230² ÷ 2000	26,5	25,2–29,4
380 В (треугольник)	380² ÷ 2000	72,2	68,8–80,2
380 В (звезда, фаза)	(380/√3)² ÷ 2000	24,1	22,9–26,7
110 В	110² ÷ 2000	6,05	5,76–6,72
36 В	36² ÷ 2000	0,65	0,62–0,72

Маркировку всегда читать перед замером. ТЭН на 2 кВт может быть как 220 В, так и 380 В — у трёхфазных пометка обычно «2 kW 380 V 3N», и тогда сопротивление другое.

Что значит коридор по ГОСТ 13268-88

ГОСТ нормирует допуск по мощности: для бытовых ТЭНов от +5 % до −10 %. Для 2 кВт это 1800–2100 Вт. Пересчёт через R = U²/P даёт коридор сопротивления 23,1–26,9 Ом — он несимметричный.

Два одинаковых ТЭНа на 24 Ом и 26 Ом — оба годные. Разница между ними — от плотности магнезита, длины нити, температуры заливки на заводе.

Важно. На мощном ТЭНе (от 2 кВт) сопротивление щупов мультиметра (0,2–0,4 Ом) уже даёт заметную ошибку — до 2 %. Перед замером закороти щупы, увидь свои родные омы и вычитай их из показаний.

Где встречается ТЭН на 2 кВт

Самая массовая мощность в бытовом сегменте:

Бойлеры 80–100 литров — Ariston ABS, Thermex IF/Flat Plus, Garanterm ER 80, Polaris FDPS 80
Стиральные машины — Bosch Maxx, LG, Samsung Eco Bubble, Indesit, Whirlpool
Посудомоечные машины — Bosch Serie 4, Electrolux, Beko, Hansa
Электроконвекторы средней мощности — Ballu BEC/HMM-2000, Electrolux ECH/AG-2000
Электротёплые полы — кабельные системы под плитку
Самовары промышленные, фритюрницы 5–8 л

В производстве — каскадные системы нагрева воды в столовых, кофейные машины профессиональные, прачечные. ТЭН 2 кВт это «золотая середина»: достаточно для дома и небольшого бизнеса.

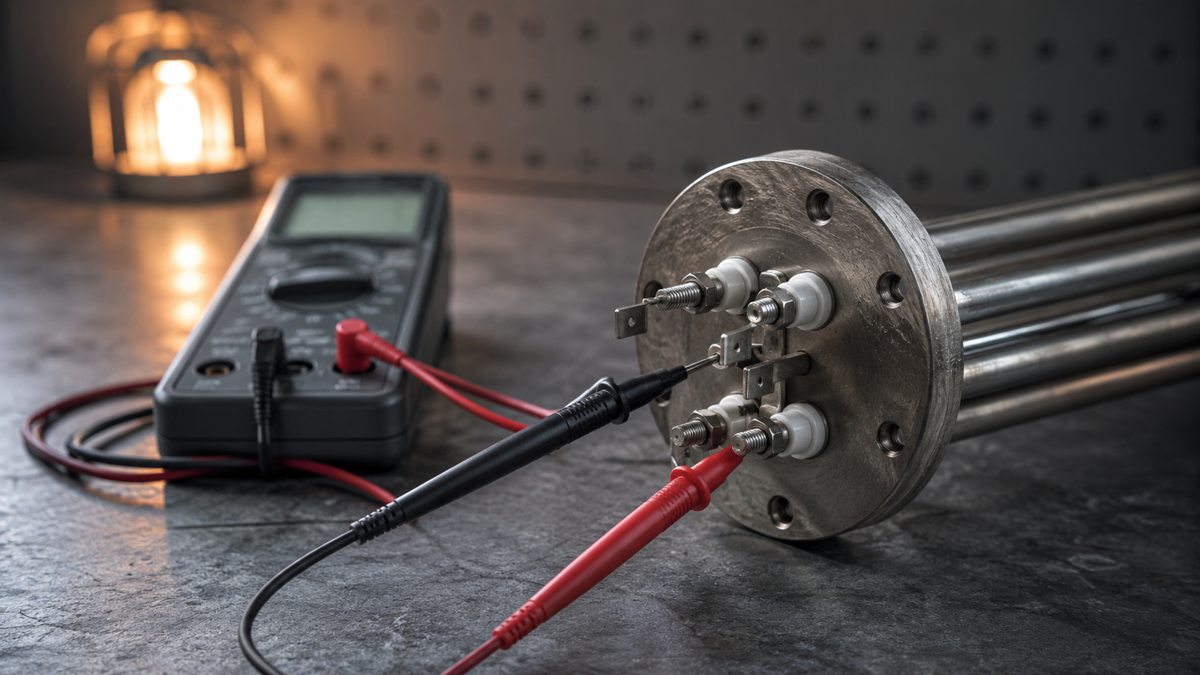

Как замерить мультиметром

Обесточить прибор. Вынуть вилку или выключить автомат.
Снять крышку клемм. Обязательно отсоединить провода — иначе мультиметр померит цепь через термостат или релейный блок.
Предел 200 Ом. Закоротить щупы между собой — записать собственное сопротивление (обычно 0,3–0,5 Ом).
Один щуп на одну клемму ТЭНа, второй на другую. Подождать 3–5 секунд, дать мультиметру стабилизироваться.
Из показания вычесть сопротивление щупов. 23–27 Ом — норма. Меньше 23 — частичное замыкание спирали. Больше 27 — выгорание нити или плохой контакт под фарфором.

Дополнительная инструкция по замеру — статья «Как замерить сопротивление ТЭН мультиметром». А здесь — проверка изоляции. Один щуп на клемму, второй на корпус ТЭНа. Должно быть «бесконечность» на пределе 20 МОм. Меньше 0,5 МОм — пробой, УЗО будет выбивать.

Когда менять ТЭН 2 кВт

Три повода, все ловятся прозвонкой:

Бесконечность между клеммами — нихромовая нить оборвана. Чаще всего в месте выхода из изоляции у фланца. Восстановлению не подлежит.
Меньше 5 Ом — короткое замыкание спирали внутри магнезита. Проверь щупы накоротко перед выводом — они сами могут давать 0,3 Ом и казаться «коротким».
Утечка на корпус меньше 1 МОм — пробой изоляции. ТЭН ещё греет, но УЗО 30 мА вырубает приоор. Вода под напряжением — травмоопасно.

Сравнение с соседними мощностями на 220 В

Мощность	Сопротивление, Ом	Ток, А	Где применяется
1 кВт	48,4	4,5	Малые бойлеры 10–30 л, конвекторы
1,5 кВт	32,3	6,8	Бойлеры 50 л, средние конвекторы
2 кВт	24,2	9,1	Бойлеры 80–100 л, стиралки, посудомойки
2,5 кВт	19,4	11,4	Бойлеры 100–150 л, конвекторы Noirot
3 кВт	16,1	13,6	Бойлеры 150 л, проточники, духовки

Логика та же: при 220 В двойная мощность даёт половинное сопротивление. Если ждал 24 Ом, а померил 32 — в руках 1,5 кВт ТЭН, не 2. Перечитай маркировку.

Что часто путают

«Бойлер 80 л, ТЭН греет медленно, сопротивление 28 Ом»

28 Ом за верхней границей 27. Реальная мощность около 1730 Вт вместо 2000 — потеря ~14 %. Бойлер 80 л заполнится за 4–4,5 часа вместо 3,5. Это «доживающий» ТЭН — менять. Чаще всего проблема в подгоревшем контакте под фарфоровой изоляцией клеммы, реже — деградация самой нити.

«Стиральная машина не греет, ТЭН прозванивается на 25 Ом»

ТЭН исправен. Не греется по другой причине: чаще всего сгорел NTC-датчик температуры, либо отгорел провод от ТЭНа к плате управления, либо релё на плате. Прозвони цепь от платы до клемм ТЭНа.

«380 В, померил между двумя клеммами — 24 Ом, удивлён»

Это нормально для трёхфазного ТЭНа в схеме «звезда»: фазное сопротивление одного плеча выходит ~24 Ом (380/√3=219, 219²÷2000=24). На «треугольнике» между клеммами было бы 72 Ом. Смотри маркировку на бирке — там есть схема соединения.

Нужен ТЭН на 2 кВт под бойлер, стиралку или посудомойку?

Сделаем по чертежу или образцу. Фланцы Г1, Г1¼, под клипсу — все распространённые. От 1 шт., доставка 2–4 дня.

Оформить заказ

Частые вопросы

Какое сопротивление у ТЭНа 2 кВт на 220 В?

24,2 Ом по R = U²/P. По ГОСТ 13268-88 коридор 23,1–26,9 Ом.

Сопротивление 25 Ом — это нормально для 2 кВт ТЭНа?

Да, попадает в коридор. Реальная мощность около 1936 Вт — внутри ГОСТ-допуска.

Сопротивление 30 Ом — что это значит?

30 Ом за верхней границей 26,9. Окислились контакты или часть нихромовой нити выработалась. Мощность падает до 1613 Вт. Менять.

Какой ток у ТЭНа 2 кВт?

9,1 А при 220 В. Провод 1,5 мм² допустим, автомат 16 А, термостат на 10 А минимум.

ТЭН 2 кВт на 380 В — какое сопротивление?

72,2 Ом для одной фазы при треугольнике. Для звезды 216 Ом на полную нагрузку.

Можно ли заменить ТЭН 1,5 кВт на 2 кВт?

Если посадочные размеры и фланец совпадают — можно. Ток вырастет с 6,8 до 9,1 А. Бойлер 50 л при этом нагревается на 33 % быстрее.
