Чем короткий оребрённый ТЭН отличается от длинного

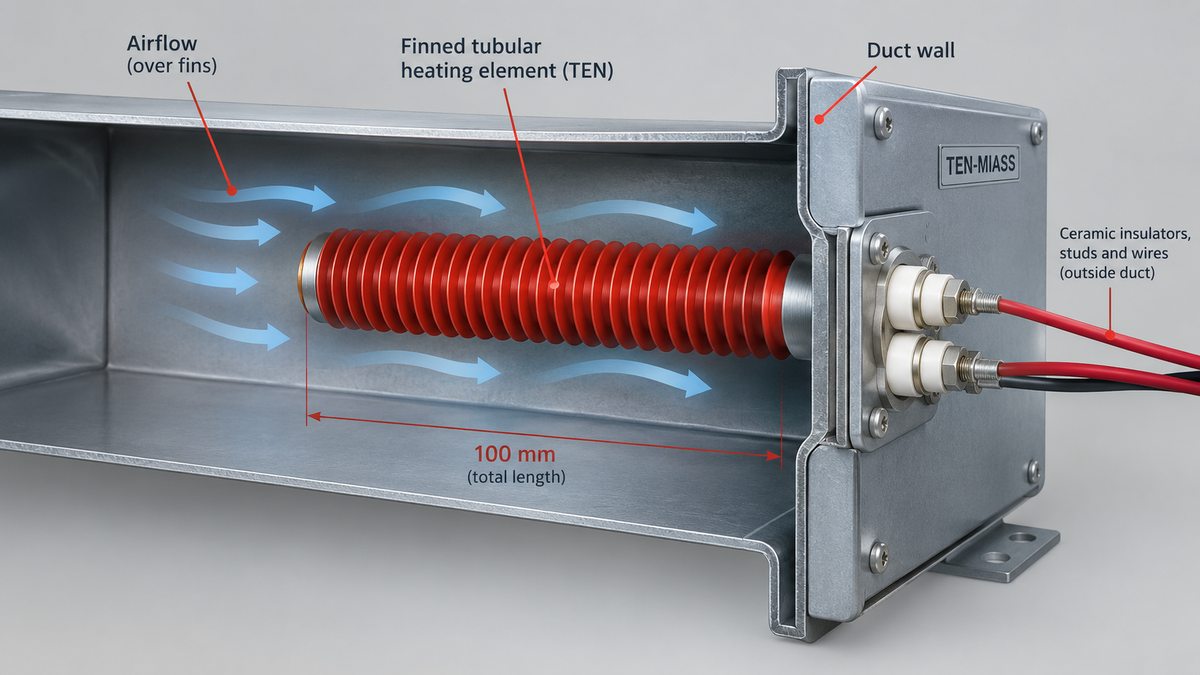

Дело не только в размере. Длинный оребрённый ТЭН на 800-1500 мм собирают в секции калориферов и промышленных воздухонагревателей - там много места, и мощность набирают длиной трубки. Короткий, 100 мм, ставят туда, где места нет вообще: внутри корпуса небольшого прибора, в компактной тепловой завесе, в малом сушильном шкафу, где вся глубина короба - те же 100-120 мм.
Из этого следует главное ограничение. У длинного элемента есть запас: не хватает площади - добавили 200 мм трубки. У короткого запаса по длине нет, он фиксирован корпусом. Остаётся только диаметр и сама мощность - и тут легко промахнуться, если считать «на глаз» по аналогии с более крупным изделием.
Типовые задачи для такого элемента: нагреватель в компактной тепловой завесе малого калибра (сравните с более мощными оребрёнными ТЭН для тепловых завес на длинных трубках), блок подогрева в небольшом сушильном шкафу - тот же принцип, что в оребрённых ТЭН для сушильных камер, но в разы меньшем формате, и компактные нагревательные элементы внутри приборов: сушилки для обуви, малые тепловентиляторы, переносные обогреватели.
Таблица подбора по диаметру трубки
Общая длина 100 мм включает холодные концы под контакты - активная (оребрённая) зона короче. Ниже - ориентир по безопасной мощности для двух режимов: закрытый объём без принудительного движения воздуха и обдув (вентилятор, калорифер, тепловая завеса).
| Диаметр трубки | Активная зона | Закрытый объём (q 1,5-2,2 Вт/см²) | Обдув (q 5-7 Вт/см²) | Применение |
|---|---|---|---|---|
| 6 мм | 80 мм | 20-35 Вт | 75-105 Вт | Компактные приборы, мини-сушилки |
| 8,5 мм | 75 мм | 30-45 Вт | 100-140 Вт | Тепловая завеса малого калибра |
| 10 мм | 70 мм | 35-50 Вт | 110-155 Вт | Малый сушильный шкаф, компактный калорифер |
| 13 мм | 60 мм | 35-55 Вт | 120-170 Вт | Нагреватель в корпусе прибора с ограниченной длиной |
Закономерность простая: диаметр увеличивает площадь теплообмена сильнее, чем укорачивает активную зону, поэтому толще трубка - выше предельная мощность. Но даже при 13 мм и обдуве потолок - около 170 Вт. Это и есть потолок именно для корпуса 100 мм, не для оребрённого ТЭН вообще.
Пример расчёта: почему 300 Вт в 100 мм - перегрузка
Формула ваттной нагрузки по ГОСТ 13268-88: q = P / (π × d × L), где P - мощность, d - диаметр трубки, L - длина активной (рабочей) зоны. Считаем в сантиметрах и Вт/см².
Берём типовой вариант: диаметр трубки 8,5 мм (0,85 см), активная зона 75 мм (7,5 см). Площадь: S = π × 0,85 × 7,5 = 20 см².
Клиент просит поставить 300 Вт - «у соседнего прибора был такой же короткий ТЭН, но он грел сильнее». Считаем нагрузку: q = 300 / 20 = 15 Вт/см². Сверяем с допустимыми диапазонами: для движущегося воздуха предел 5-7 Вт/см², для проточной чистой воды - 8-12, пиковое значение 15. То есть 300 Вт в этом корпусе выходит на уровень, который еле допустим для воды под хорошей циркуляцией, а на воздухе прогорит за недели, а не месяцы.
Что делать вместо «впихнуть 300 Вт»: увеличить диаметр трубки (но он тоже ограничен посадочным местом), поставить два элемента по 150 Вт параллельно вместо одного на 300, либо понизить мощность до реального потолка 100-140 Вт при форсированном обдуве. Выбор зависит от того, что в итоге ограничивает размер - сам корпус прибора или отверстие под трубку.
Типовые посадочные места
На коротком корпусе крепление ставят так, чтобы контакты оставались снаружи, в холодной зоне:
- Резьбовой штуцер (G1/2″ или M22) на одном торце - подключение проводами с холодного конца
- Фланец малого диаметра, Ø30-40 мм - для крепления в стенке короба или воздуховода небольшого сечения
- Прижимная скоба или хомут - когда элемент крепится не насквозь, а прижимается к внутренней стенке корпуса
- Клеммная колодка на холодном конце - типично для встроенных приборных нагревателей
Подробнее о том, зачем нужен этот неактивный участок трубки и как он влияет на расчёт, - в статье про холодную зону ТЭН длиной 100 мм.
Частые ошибки при заказе и замене
- Мощность по аналогии с другим прибором. «У соседнего такая же длина - значит и мощность такая же» не работает: решает диаметр трубки и среда, а не только длина корпуса.
- Путают с патронным нагревателем. Внешне похожи по длине, но патронный элемент без рёбер рассчитан на плотный контакт с металлом, а не на обдув воздухом. Поставленный вместо оребрённого - перегреется в первые недели.
- Считают всю длину активной. Если по факту 15-20 мм с каждого торца уходит под контакты, реальная площадь теплообмена меньше заявленной - расчёт по полной длине даёт заниженную q и ложное ощущение запаса.
- Не присылают фото посадочного места. Для элемента длиной 100 мм лишние 2-3 мм в диаметре резьбы или фланца - это уже «не влез», а не мелкая неточность.
Что прислать для расчёта
- Общую длину и, если известна, длину активной (оребрённой) зоны
- Диаметр трубки или диаметр отверстия/паза под неё
- Тип посадочного места: резьба, фланец, хомут, клеммная колодка
- Напряжение питания
- Среду: спокойный воздух, обдув, закрытый сушильный шкаф
- Требование к материалу оболочки, если среда агрессивная
- Фото старого элемента с линейкой или чертёж
Для сравнения с более мощными изделиями того же семейства смотрите ТЭН 350×100 мм на 1 кВт - там за счёт длины 350 мм та же мощность распределяется на кратно большую площадь, и ограничения по нагрузке совсем другие.
Нужен короткий оребрённый ТЭН под конкретный корпус?
Сделаем по вашим размерам: диаметр, посадочное место, мощность в пределах реальной ваттной нагрузки. От 1 шт., расчёт по фото в день обращения.
Отправить заявкуЧастые вопросы
Какая минимальная мощность у оребрённого ТЭН длиной 100 мм?
Для трубки диаметром 6 мм в спокойном воздухе безопасный диапазон начинается примерно от 20-25 Вт. Меньшую мощность тоже делают, но на такой короткой трубке это редкий случай.
Можно ли поставить 300 Вт в оребрённый ТЭН длиной 100 мм?
При активной длине 75 мм и диаметре трубки 8,5 мм 300 Вт дают ваттную нагрузку около 15 Вт/см² - это выше допустимого диапазона даже для проточной воды, не говоря о воздухе. Для 300 Вт нужен больший диаметр, два элемента вместо одного или увеличение длины.
Чем короткий оребрённый ТЭН отличается от патронного нагревателя такой же длины?
Патронный нагреватель - это спираль в керамике без рёбер, рассчитанная на плотный контакт с металлом: плиты, пресс-формы, блоки для литья. Оребрённый ТЭН - трубчатый элемент с рёбрами, рассчитанный на теплоотдачу в воздух. Внешне на складе их легко перепутать по длине, но поставить один вместо другого нельзя - перегреется.
Какая холодная зона у ТЭН длиной 100 мм?
Обычно 10-20 мм с каждого торца под контакты и крепёж, то есть активная оребрённая зона - 60-80 мм при общей длине 100 мм. Точная цифра зависит от способа подключения и указывается на чертеже.
Какой диаметр трубки у компактного оребрённого ТЭН?
Чаще 6-13 мм. Диаметр подбирают так, чтобы при нужной мощности ваттная нагрузка не выходила за допустимый диапазон для среды: 1,5-2,2 Вт/см² для закрытого сушильного шкафа и 5-7 Вт/см² при обдуве.
Как заменить сгоревший короткий оребрённый ТЭН, если маркировка стёрлась?
Снять размеры - общую длину, диаметр трубки, посадочное место - сфотографировать контактный узел и прислать на расчёт. По этим данным восстанавливаем мощность и подбираем материал оболочки без оригинальной маркировки.
