Коротко: для промышленной тепловой завесы мощностью 10-50 кВт нужен оребрённый ТЭН с диаметром трубки 16-20 мм, шагом ребра 3-4 мм, рабочей длиной на 20-30 мм меньше ширины воздуховода. Материал рёбер: сталь 10 или алюминий для чистого воздуха, AISI 304 при агрессивной среде. Гладкий ТЭН вместо оребрённого в таких условиях перегорит за несколько недель.
Когда нужна промышленная завеса с оребрёнными ТЭН?
Бытовая завеса (2-9 кВт, гладкие ТЭНы) рассчитана на проёмы до 2,5 м высотой и скорость потока 5-8 м/с. Этого достаточно для магазинной двери. У ворот склада или производственного цеха картина другая: проём 2,5-4 м высотой, ворота открываются часто и надолго, через них идёт техника.

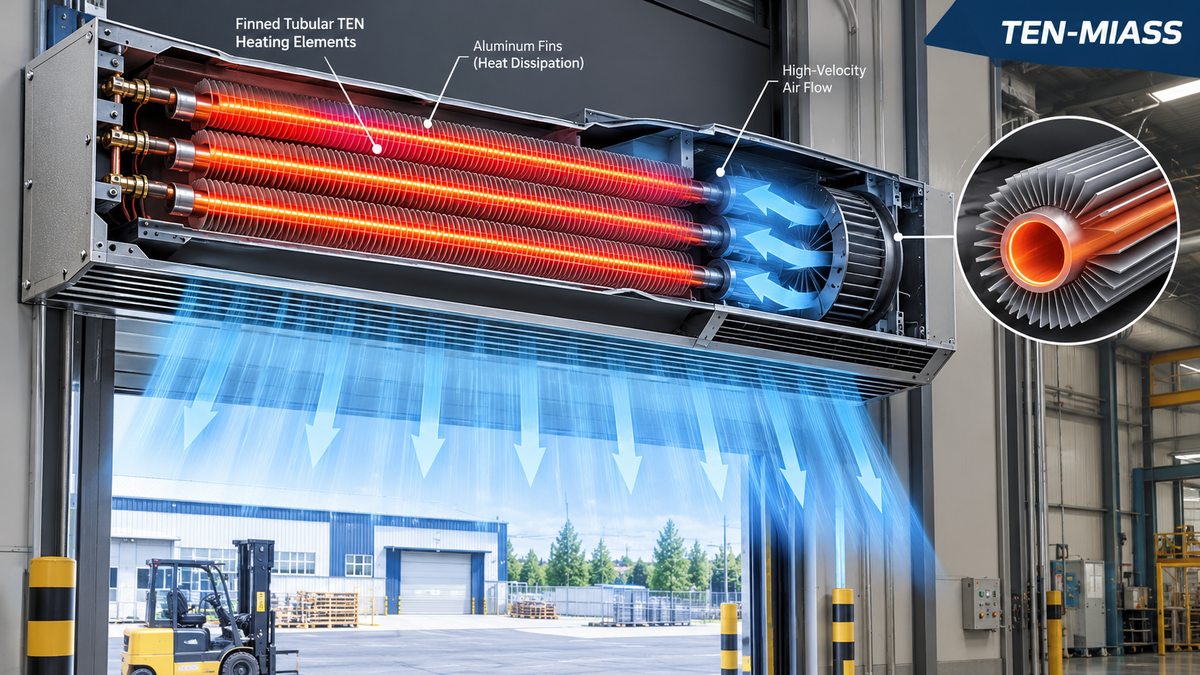

Промышленная завеса на такие ворота: длина 1,5-4,5 м, мощность 10-50 кВт, скорость воздуха 12-20 м/с, питание 380 В трёхфазное. При такой скорости обдува площадь теплообмена становится критичной. Именно здесь оребрённый ТЭН незаменим: рёбра увеличивают поверхность контакта с воздухом в 3-5 раз по сравнению с гладкой трубкой того же диаметра.
| Тип завесы | Мощность | Длина | Скорость потока | Тип ТЭН |
|---|---|---|---|---|
| Бытовая (дверь магазина) | 2-9 кВт | 0,9-1,5 м | 5-8 м/с | Гладкий |
| Полупромышленная | 9-18 кВт | 1,0-2,0 м | 8-12 м/с | Оребрённый (сталь) |
| Промышленная (ворота склада) | 18-50 кВт | 1,5-4,5 м | 12-20 м/с | Оребрённый (сталь/AISI 304) |
Как подобрать замену сгоревшему ТЭН в завесе?
Первое, что нужно сделать, это замерить старый элемент, а не искать его по модели завесы. Производители часто меняют комплектующих поставщиков, и ТЭН одной модели завесы может иметь разные исполнения в разные годы выпуска.
Параметры для замера:
- Общая длина трубки (от вывода до вывода)
- Диаметр трубки: 16 мм или 20 мм (стандарт для завес)
- Шаг ребра: 3-4 мм (считаете расстояние между соседними рёбрами)
- Мощность и напряжение: с шильдика завесы или старого ТЭН
- Тип выводов: штырьковые, резьбовые М6/М8
- Материал корпуса и рёбер (если виден по маркировке)
Пример расчёта для ворот 4×4 м
Допустим, ворота склада 4×4 м = 16 м² сечение проёма. Завеса перекрывает проём воздушным потоком, её воздуховод имеет сечение около 0,15 м². При скорости потока 15 м/с расход воздуха составит:
0,15 м² × 15 м/с = 2,25 м³/с
Для нагрева этого воздуха на 40°C (уличные -20°C, в цеху +20°C) потребуется мощность:
2,25 × 1,2 кг/м³ × 1005 Дж/(кг·К) × 40°C = 108 540 Вт ≈ 109 кВт
Это секция из нескольких ТЭН. Например, 18 штук по 6 кВт каждый. При этом каждый ТЭН должен быть оребрённым: при скорости 15 м/с температура оболочки гладкой трубки при 6 кВт вышла бы за 350°C, у оребрённого с шагом 3 мм остаётся в пределах 200-220°C.
Типичные ошибки при замене
- Гладкий вместо оребрённого. Перегорит в течение нескольких недель при высоком потоке.
- Алюминиевые рёбра у ворот производства с химией. Пары лакокрасочных материалов, кислот, хлора разрушают алюминий за один сезон. Нужна нержавеющая сталь AISI 304.
- Неправильный шаг ребра. Слишком малый шаг (менее 2,5 мм) быстро забивается пылью и теряет эффективность. Для промышленных завес оптимум 3-4 мм.
- Включение завесы без потока воздуха. ТЭН должен включаться одновременно с вентилятором или после него, не раньше. Без обдува нагревательный элемент перегревается даже на 30% мощности.
Что прислать для заказа
Чтобы изготовить точный аналог, нам нужно:
- Фото старого ТЭН с разных сторон (крупный план рёбер, выводов, маркировки)
- Замеры: общая длина, диаметр трубки, шаг ребра, тип выводов
- Мощность и напряжение (с шильдика завесы или ТЭН)
- Количество ТЭН в завесе и сколько нужно заменить
- Среда: чистый воздух, пыль, химия (чтобы выбрать материал)
По этим данным делаем чертёж и подтверждаем параметры перед запуском. Минималка 1 штука, срок 7-14 рабочих дней.
