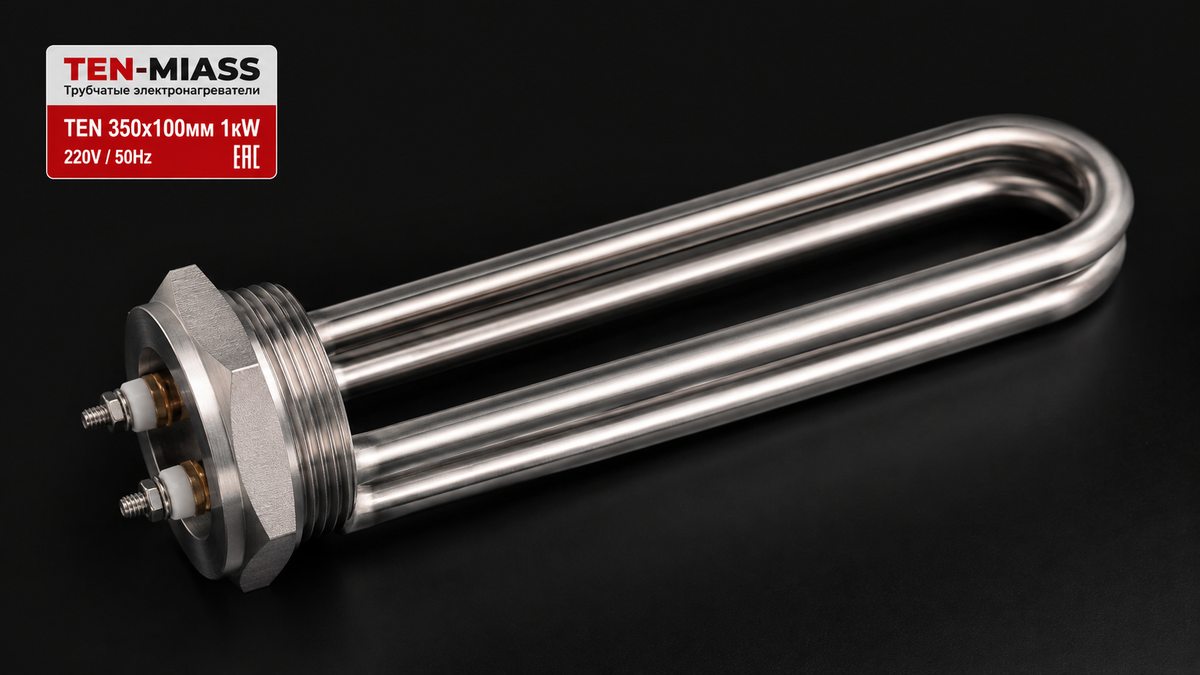

ТЭН 350х100 мм 1 кВт: срочное изготовление
Накопительный водонагреватель перестал греть. Сливаете воду, достаёте ТЭН — на трубке чёрные разводы, один из выводов сгоревший. Типовая ситуация на любом производстве. Задача: найти точный размер 350х100 мм и запустить нагрев снова.
Где встречается этот размер
ТЭН с монтажными размерами 350х100 мм и мощностью 1 кВт чаще всего стоит в накопительных водонагревателях объёмом 30-80 литров. Ставят такие нагреватели на небольших предприятиях: в раздевалках, бытовках, мойках. Второй по распространённости вариант - промышленные ванны для подогрева растворов или воды: технологические промывки, ополаскиватели, гальваника с невысокой рабочей температурой.
В пищевых цехах такой ТЭН встречается в оборудовании для подогрева воды под технологические нужды: разморозка, мойка, подогрев технологической воды до 60-70 °C.
Как замерить сгоревший ТЭН
Прежде чем оформить заявку, нужно проверить три параметра. Разница в 20 мм по длине плеча критична: ТЭН 330х100 и 350х100 - разные изделия, не взаимозаменяемые без проверки посадочного места.
Параметр А - длина рабочей части
Измеряйте от торца фланца (или гайки штуцера) до дна U-образного изгиба трубки. Это и есть первая цифра в типоразмере. Для нашего случая - около 350 мм. Будьте точны: если получается 347 или 352 - уточните, это отклонение допустимо, но 330 и 350 - уже разные позиции.
Параметр Б - расстояние между выводами
Измеряйте расстояние между центрами двух выводов (стержней). Для данного типоразмера - 100 мм. Именно это значение определяет, попадут ли выводы в штатные отверстия фланца или крышки бака.
Диаметр трубки
Штангенциркулем по внешнему диаметру трубки нагревателя. Для мощности 1 кВт на таком размере типовой диаметр - 10 или 12 мм. Указывать обязательно: от диаметра зависит удельная нагрузка и выбор наполнителя.
Резьба штуцера
Наиболее распространены G3/4 и G1. Если резьба сбита - приложите к старому штуцеру болт с известной резьбой или приходите с самим фланцем. Можно прислать фото с линейкой.
Есть старый ТЭН? Пришлите фото с рулеткой в WhatsApp - назовём точный типоразмер и цену за день.
Оставить заявкуТаблица близких типоразмеров
Четыре U-образных нагревателя с шириной плеч 100 мм отличаются только длиной рабочей части. Визуально их легко перепутать.
| Типоразмер | Длина A, мм | Ширина Б, мм | Мощность | Типовое применение |
|---|---|---|---|---|
| 330х100 | 330 | 100 | 0.8-1.5 кВт | Бойлеры 30-50 л |
| 350х100 (этот) | 350 | 100 | 1-2 кВт | Бойлеры 30-80 л, ванны |
| 375х100 | 375 | 100 | 1-2.5 кВт | Бойлеры 50-100 л |
| 400х100 | 400 | 100 | 1.5-3 кВт | Промышленные ванны |
При замене всегда уточняйте размер по старому изделию или чертежу. Не ориентируйтесь на маркировку бойлера - производители нередко ставят нестандартные размеры.
Материал оболочки: что выбрать
Три варианта для водяных нагревателей мощностью 1 кВт:
- Нержавейка 12Х18Н10Т - для жёсткой воды, агрессивных растворов, пищевого оборудования. Не боится накипи так же, как медь, но служит дольше при частой смене теплоносителя и высокой жёсткости воды.
- Медь - для мягкой воды, типовых бытовых бойлеров с центральным водоснабжением. Дешевле нержавейки, теплопроводность выше.
- Латунь - компромисс по цене и стойкости, встречается реже.
Удельная поверхностная нагрузка для ТЭН 350х100 мм при 1 кВт - около 1-2 Вт/см². Это комфортный режим для воды: накипь нарастает медленно, ресурс нагревателя значительный.
Напряжение: 220В или 380В
Для частной эксплуатации и небольших производств при 1 кВт стандартно 220В. Если ТЭН питается от трёхфазной сети или встроен в систему с нейтралью 380В - уточните при заказе. Конструктивно ТЭН под 220В и под 380В одинаков внешне, но намотка разная.
Что нужно для заказа
Передайте нам следующие данные - и мы назовём цену и срок:
- Размер А (длина плеча) и Б (расстояние между выводами) - в мм
- Диаметр трубки - в мм
- Мощность - 1 кВт (или уточните фактическую с бирки прибора)
- Напряжение - 220В или 380В
- Материал оболочки - нержавейка / медь / латунь
- Резьба штуцера - G3/4, G1 или фото
- Количество
Если нет возможности замерить - пришлите фото старого ТЭН рядом с рулеткой. Разберёмся.
Производим ТЭН по чертежу, минималка 1 шт. Срок 7-14 рабочих дней. Доставка по всей России.
