Что вообще даёт оребрение
Звонит клиент: «ТЭН сгорел за три месяца, нужен такой же». Первый вопрос, который стоит задать: «Какая у вас среда и температура?» Потому что «такой же» без этих данных можно сделать, но прослужит он столько же.

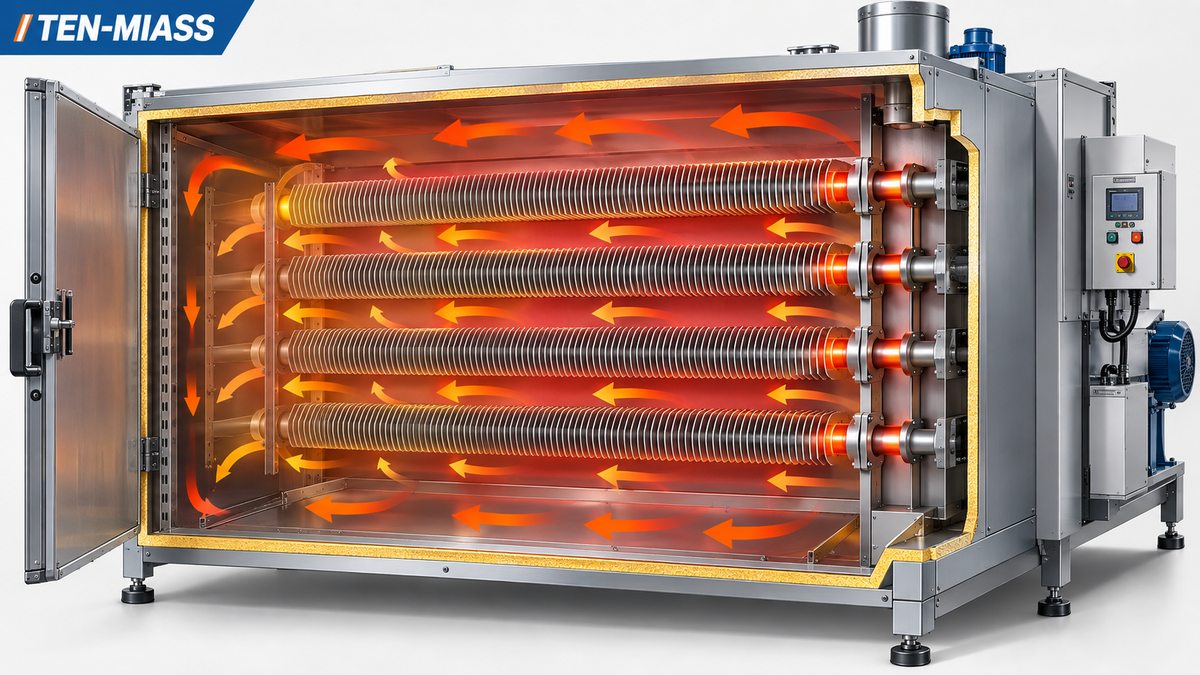

Рёбра на трубке ТЭН увеличивают площадь теплообмена в 3-5 раз относительно гладкой трубки. Это значит: при одинаковой мощности оболочка работает холоднее. Поверхностная нагрузка падает, ТЭН меньше перегревается на участках с плохим обдувом, служит дольше. В сушильной камере с принудительной вентиляцией это особенно важно.
Второй плюс: в ограниченном пространстве можно собрать секцию большой мощности. Лесосушилка на 18 кВт из 9 ТЭН по 2 кВт займёт в разы меньше места, чем 9 гладких трубок с той же суммарной мощностью.
Какие параметры нужно согласовать перед заказом
Ниже таблица по четырём типичным применениям. Прежде чем её читать: не говорите «нержавейка» без марки. AISI 304 и AISI 321 различаются по стойкости к хлоридам. В пищевой промышленности, где моют щелочными или хлорсодержащими растворами, это принципиально.
| Тип сушки | Температура | Трубка | Ребро | Шаг ребра | Напряжение |
|---|---|---|---|---|---|
| Лесосушильная камера | 60-100°C | Сталь 10 | Алюминий | 3-4 мм | 380 В |
| Сушка лакокрасочных покрытий | 80-160°C | AISI 304 / 321 | Сталь (при T>250°C) | 2,5-3 мм | 380 В |
| Пищевая сушка | 40-80°C | AISI 321 | Алюминий | 4 мм | 220/380 В |
| Термообработка деталей | 150-300°C | AISI 321 | Сталь нерж. | 2,5 мм | 380 В |
Как рассчитать мощность для лесосушилки
Вот рабочий пример. Камера 50 м³, кратность воздухообмена 15 объёмов в час, перепад температур ΔT = 70°C (воздух на входе 20°C, на выходе из ТЭН 90°C).
Шаг 1. Объёмный расход воздуха:
L = 50 × 15 / 3600 = 0,208 м³/с
Шаг 2. Необходимая мощность:
P = L × ρ × Cp × ΔT = 0,208 × 1,2 × 1005 × 70 = 17 548 Вт ≈ 18 кВт
Шаг 3. Компоновка секции:
9 ТЭН по 2 кВт на 380 В, оребрение алюминий, шаг 3 мм, трубка Сталь 10 — достаточно для 60-100°C.
По ГОСТ 13268-88 допуск по мощности составляет +5% / −10%, поэтому при заказе 2 кВт реальная мощность будет в диапазоне 1,8-2,1 кВт — это норма.
Что нужно прислать для расчёта
- Фото или чертёж существующего ТЭН (с размерами)
- Температура рабочей среды (не камеры в целом, а воздуха у ТЭН)
- Среда: просто воздух, влажный воздух, пары растворителей, пищевой продукт
- Напряжение: 220 В или 380 В
- Требуемая мощность или объём камеры с кратностью
- Количество штук
Если есть пары лаков или растворителей — обязательно укажите: для таких сред нужна нержавейка с повышенной коррозионной стойкостью, а не просто «нержавейка».
Рассчитать оребрённый ТЭН под вашу камеру
Минимальный заказ 1 штука. Срок изготовления 7-14 рабочих дней. Пришлите фото или чертёж — дадим цену за день.
Отправить заявкуЧасто задаваемые вопросы
Можно ли использовать алюминиевые рёбра при температуре 300°C?
Нет. Алюминий теряет прочность при температуре выше 250°C и начинает деформироваться. При 300°C используют стальные рёбра из нержавейки или углеродистой стали, в зависимости от агрессивности среды.
Чем оребрённый ТЭН отличается от обычного воздушного?
Рёбра увеличивают площадь теплообмена в 3-5 раз. При одинаковой мощности оребрённый ТЭН работает при более низкой температуре оболочки, что увеличивает срок службы. Позволяет собрать компактную секцию большой мощности там, где места мало.
Какую нержавейку выбрать для сушки пищевых продуктов?
AISI 321. Эта марка допущена для пищевой промышленности, устойчива к моющим средствам и хлоридам. AISI 304 тоже применяется, но хуже держит хлориды. Просто «нержавейка» без марки в техзадании недостаточно.
Как рассчитать мощность для лесосушильной камеры?
Формула: P = L × ρ × Cp × ΔT, где L = объём × кратность / 3600. Для камеры 50 м³ с кратностью 15/час и ΔT=70°C получится около 18 кВт: секция из 9 ТЭН по 2 кВт.
Какой шаг ребра выбрать?
При высокой скорости воздуха (более 3 м/с): шаг 2,5-3 мм. Для низкоскоростных процессов или запылённой среды: шаг 4 мм, иначе рёбра забиваются и теряют эффективность.
Можно ли заказать один ТЭН, не партию?
Да. Минимальный заказ на производстве ТЭН-Миасс — 1 штука. Срок изготовления 7-14 рабочих дней. Для расчёта нужны чертёж или фото исходного ТЭН с размерами.
