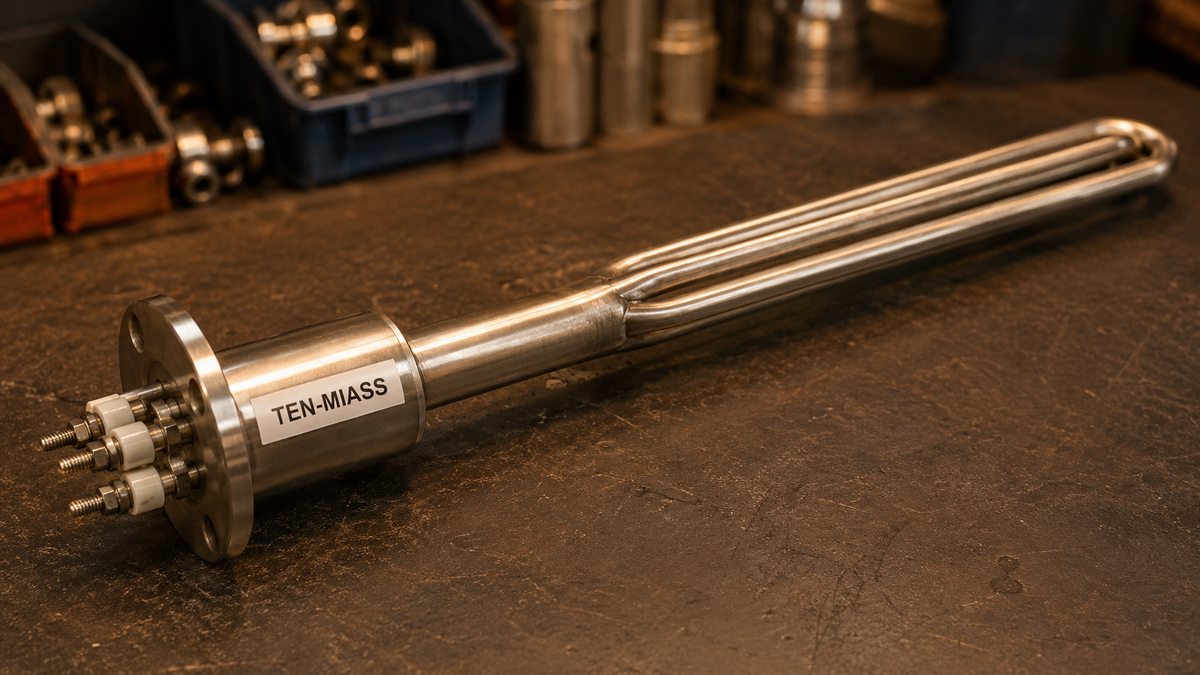

Холодная зона ТЭН 100 мм — что это и зачем нужна

Что такое холодная зона

Внутри трубки ТЭН проходит нихромовая спираль, засыпанная периклазом (оксид магния) для электрической изоляции и теплоотвода. Но спираль занимает не всю длину трубки. От обоих торцов остаются участки без спирали — трубка пустая или заполнена только периклазом без спирали. Это и есть холодные зоны.

При работе ТЭН активная зона нагревается до 200–800°C в зависимости от мощности, среды и диаметра. Холодная зона остаётся близкой к температуре окружающей среды или нагревается незначительно — за счёт теплопроводности трубки, но не за счёт собственного тепловыделения.

Зачем нужна длина 100 мм

Три конкретные причины, почему холодная зона должна быть достаточной:

1. Изоляция клемм от нагрева

Клеммы ТЭН (контактные выводы) подключаются к проводке или шинам. Если горячая зона подходит вплотную к клеммам, контакт окисляется, изоляция провода разрушается, со временем клемма обгорает. При длине холодной зоны 100 мм клемма оказывается достаточно далеко от зоны нагрева. На практике это означает, что проводка на клеммах прослужит весь срок ТЭН, а не требует замены через год-два.

2. Монтаж через стенку или крышку бака

ТЭН вставляется в бак через фланец или резьбовое соединение. Горячая зона должна находиться внутри бака в рабочей среде (вода, масло, воздух). Холодная зона выходит за пределы бака наружу. При длине 100 мм клеммы гарантированно оказываются снаружи даже у стенок с фланцевым выступом до 40–50 мм.

Для водяных баков действует дополнительное правило: выводы должны быть выше уровня воды минимум на 30–50 мм. Иначе при любом нарушении герметичности вода доберётся до клемм.

3. Защита уплотнений и резьбы

Прокладка PTFE (тефлон) у резьбового соединения рассчитана на максимум 260°C. Поверхность активной зоны ТЭН мощностью 3–5 кВт на воде может достигать 100–180°C, но в масле или при частичном осушении — значительно больше. Холодная зона 100 мм создаёт тепловой барьер: к прокладке доходит не более 60–80°C, что в разы ниже предела разрушения.

Формула и пример расчёта

Полная длина ТЭН считается так:

L_полная = L_{холодная1} + L_{активная} + L_{холодная2}

Пример: ТЭН 4 кВт для бака 100 л, нержавеющая трубка диаметром 28 мм. Активная зона рассчитана исходя из допустимой нагрузки на поверхность — для воды это около 8–10 Вт/см², что при диаметре 28 мм даёт активную длину примерно 450 мм. Холодные зоны по 100 мм с каждой стороны. Итого: 100 + 450 + 100 = 650 мм.

Что бывает при ошибке

Слишком короткая холодная зона (меньше 30–40 мм) приводит к нескольким последствиям одновременно:

• Клеммы нагреваются, контактное сопротивление растёт, в точке контакта начинается местный перегрев
• Изоляция провода у клеммы разрушается, появляется риск КЗ или утечки тока на корпус
• Прокладка у резьбы деградирует, начинается течь (в водяных системах) или потеря давления (в закрытых контурах)
• Окисление клеммы ускоряет коррозию — контакт ненадёжен при следующем подключении

Слишком длинная холодная зона — менее опасно, но снижает КПД: при фиксированной полной длине ТЭН каждые лишние 50 мм холодной зоны означают минус 50 мм активной, то есть меньшую мощность или более высокую нагрузку на поверхность оставшейся активной части.

Как указать холодную зону при заказе

При обращении в ТЭН-Миасс достаточно передать чертёж или текстовое описание в виде: диаметр / полная длина / длина активной зоны / длина каждой холодной зоны / мощность / напряжение / материал трубки. Например: «28 мм, L=650 мм, активная 450 мм, холодные по 100 мм, 4 кВт, 220 В, нержавейка AISI 321».

Если чертежа нет, а есть только замеры посадочного места, наши технологи подберут оптимальные параметры и согласуют перед запуском в производство. Мы работаем с единичными заказами так же, как с серийными.
