Монтаж ТЭНа через стенку бака: штуцер G ½″ и длина резьбы 18 мм
Гайка должна не просто «зацепиться» за штуцер, а прижать крепёжный узел к стенке с предусмотренным уплотнением. Поэтому перед заказом ТЭНа важно проверить не только обозначение G ½″, но и длину резьбового участка. Именно она определяет, сколько места останется после стенки бака, прокладки, шайбы и гайки.
Разберём конкретную схему: два штуцера G ½″ с резьбой по 18 мм, металлическая стенка 2 мм и гайки толщиной 5 мм. Основной акцент — крепление нагревателя изнутри бака и распределение этих 18 мм.
Как ТЭН проходит через стенку бака
Нагревательная часть остаётся внутри ёмкости, электрические выводы — снаружи. Штуцеры проходят через два подготовленных отверстия; наружные гайки прижимают узел к стенке. Для такой установки нужен доступ внутрь бака: не всякий нагреватель можно завести через уже готовые отверстия снаружи.
- Проверяют посадку. Отверстия должны совпадать со штуцерами по расстоянию между осями и допускам. Размер отверстий берут с согласованного чертежа, а не из буквального перевода ½ дюйма в миллиметры.
- Готовят уплотнение. Проверяют опорные поверхности и устанавливают предусмотренные конструкцией прокладки или другие уплотняющие детали.
- Заводят ТЭН изнутри. Штуцеры выводят наружу без перекоса и без усилия на электрические выводы.
- Навинчивают гайки снаружи. Удерживают узел от проворачивания и затягивают по требованиям изготовителя. Момент затяжки нельзя назначить только по размеру G ½″.
- Проверяют собранный узел. До подачи питания проверяют герметичность, крепление и электрическую часть по документации оборудования.
Видео монтажа с размерами на деталях

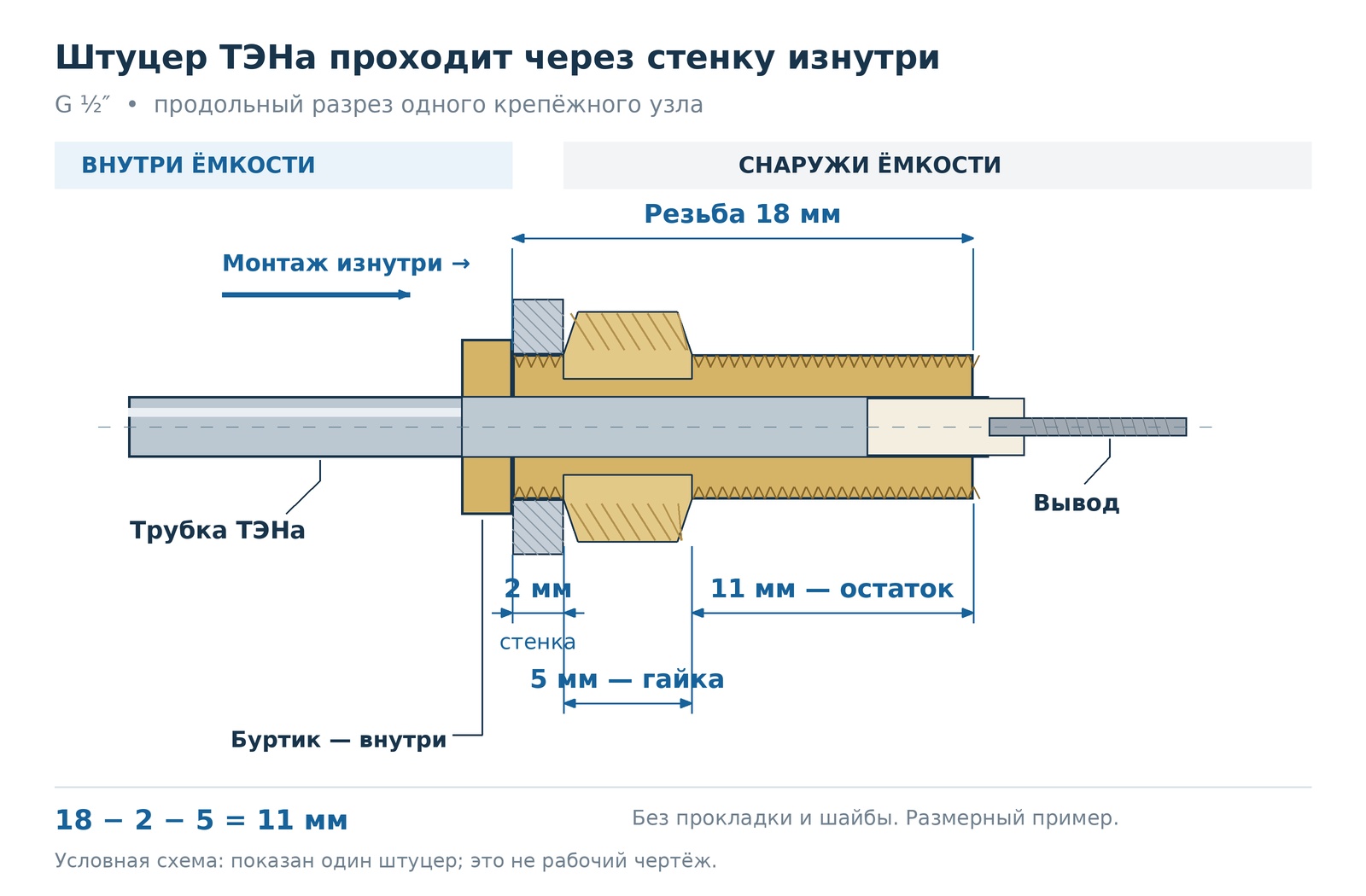

В ролике показаны общий вид ТЭНа, проход штуцеров через стенку и навинчивание гаек снаружи. На крупном плане выносные линии указывают непосредственно на резьбу, стенку и гайку.
Скачать видео с размерными подписями
Куда уходят 18 мм резьбы
| Размер | В нашем примере | Что означает |
|---|---|---|
| Длина резьбового участка штуцера | 18 мм | Исходная длина для размерного расчёта |
| Толщина стенки бака | 2 мм | Участок, занятый стенкой |
| Толщина гайки по оси штуцера | 5 мм | Место, занятое гайкой после затяжки |
| Остаток за наружной гранью гайки | 11 мм | Расчёт без дополнительных деталей |
18 − 2 − 5 = 11 мм
Для показанной упрощённой сборки после стенки и гайки остаётся 11 мм. Это не глубина зацепления гайки и не допустимая толщина любой дополнительной детали. Толщина гайки составляет 5 мм, а рабочее зацепление зависит ещё от её фасок и от участка полноценной резьбы на штуцере.
Если в соединении предусмотрены прокладка и шайба, они тоже занимают длину по оси. Для предварительной оценки используют выражение: остаток = длина резьбы − толщина стенки − толщина гайки − толщина прокладки в рабочем состоянии − толщина шайбы. Учитывают только те детали, которые действительно занимают резьбовой участок в выбранной конструкции.
Например, прокладка толщиной 2 мм в рабочем состоянии и шайба 1 мм уменьшили бы расчётный остаток до 8 мм: 18 − 2 − 5 − 2 − 1. Это отдельный условный расчёт, а не рекомендация установить именно такую прокладку и шайбу.
Почему G ½″ не определяет длину штуцера
Обозначение G ½″ относится к трубной цилиндрической резьбе. Из него нельзя узнать ни общую длину штуцера, ни длину его нарезанной части, ни толщину комплектной гайки. Два нагревателя с одной резьбой могут по-разному подходить к одному баку.
В нашем примере приняты 18 мм резьбы и 5 мм толщины гайки. Эти числа нужно зафиксировать в заявке и подтвердить на чертеже. Называть 18 мм обязательным стандартом для любого ТЭНа с резьбой G ½″ было бы неверно.
Подробнее о самом обозначении: почему резьба ½ дюйма — не отверстие диаметром 12,7 мм.
Что важно проверить перед заказом
Что задано в примере: монтаж изнутри, штуцеры G ½″, резьбовой участок 18 мм, стенка 2 мм и гайка 5 мм. Остаток 11 мм подтверждается арифметикой для схемы без прокладки и шайбы.
Что не установлено этим расчётом: герметичность соединения, допустимое давление, момент затяжки, материал уплотнения и достаточность рабочего зацепления с учётом допусков. Наличие запаса резьбы само по себе этих характеристик не подтверждает.
- Длину полноценной резьбы, фаски и сбег; от какой поверхности отсчитывается размер 18 мм.
- Толщину стенки именно в месте установки, её форму и жёсткость. Тонкая стенка может деформироваться при затяжке.
- Размеры отверстий и межосевое расстояние двух штуцеров.
- Состав уплотняющего узла, опорные поверхности, толщины прокладки и шайбы.
- Доступ внутрь бака, место для гаечного ключа и защиту наружных электрических выводов от влаги.
- Среду нагрева, температуру, давление, мощность, напряжение и границы нагреваемой части.
Для жидкостного применения нагреваемая часть должна работать в предусмотренных изготовителем условиях погружения. Электрическое подключение, заземление и защиты проверяют отдельно: видео показывает механическое крепление, а не схему электромонтажа.
Как описать такой узел в заявке
Требуется ТЭН с двумя штуцерами G ½″ для установки изнутри металлического бака. Толщина стенки — 2 мм. Требуемая длина резьбовой части штуцера — 18 мм, толщина наружной гайки — 5 мм. Просим подтвердить размеры по чертежу, согласовать уплотнение и рабочее зацепление резьбы. Межосевое расстояние — ___ мм; среда — ___; температура — ___ °C; давление — ___; мощность — ___ кВт; питание — ___ В.
Приложите фото бака с двух сторон, размеры отверстий и эскиз посадки. Если старый штуцер оказался коротким, укажите фактическую толщину всего соединения — не только стенки.
Полезно перед отправкой: какие данные нужны для подбора ТЭНа.
Основа расчёта и технический справочник
Размерный пример и видео подготовлены для узла со штуцерами 18 мм, стенкой 2 мм и гайкой 5 мм. Назначение цилиндрической крепёжной резьбы и уплотнения описано в ISO 228-1:2000 (описание стандарта). Сведения об обозначении G: справочная таблица BSPP / ISO 228-1 производителя Radii. Таблица описывает профиль и размеры резьбы, но не подтверждает комплектацию конкретного ТЭНа.
