Сколько в мм резьба 1/2 дюйма и почему не 12,7
Почему 1/2 дюйма это не 12,7 мм?
Потому что «1/2 дюйма» обозначает трубу, а не резьбу. Сто лет назад так называли стальную трубу с внутренним просветом около полудюйма. Стенка у неё была толстая, и резьбу нарезали снаружи, по наружному диаметру трубы. Название осталось, трубы поменялись, а наружный диаметр под резьбу так и остался около 21 мм.
Отсюда главная ошибка при заказе: человек меряет штуцер, видит 21 мм, ищет в таблице «21 мм в дюймах», получает 0,83 дюйма и решает, что у него что-то нестандартное. На деле это обычная G 1/2.
Размеры G 1/2 по ГОСТ 6357-81
Трубная цилиндрическая резьба G 1/2 имеет такие параметры:
- наружный диаметр: 20,955 мм;
- средний диаметр: 19,793 мм;
- внутренний диаметр: 18,631 мм;
- шаг: 1,814 мм, это 14 ниток на длине 25,4 мм;
- угол профиля 55°, вершины и впадины скруглены.
Для сравнения с соседями по ряду и с трубой, на которую эту резьбу нарезают:
| Резьба | Ду | Наружный Ø, мм | Внутренний Ø, мм | Шаг, мм | Ниток на дюйм | Труба ВГП, мм |
|---|---|---|---|---|---|---|
| G 1/2 | 15 | 20,955 | 18,631 | 1,814 | 14 | 21,3 |
| G 3/4 | 20 | 26,441 | 24,117 | 1,814 | 14 | 26,8 |
| G 1 | 25 | 33,249 | 30,291 | 2,309 | 11 | 33,5 |
| G 1 1/4 | 32 | 41,910 | 38,952 | 2,309 | 11 | 42,3 |
| G 1 1/2 | 40 | 47,803 | 44,845 | 2,309 | 11 | 48,0 |
| G 2 | 50 | 59,614 | 56,656 | 2,309 | 11 | 60,0 |
| G 2 1/2 | 65 | 75,184 | 72,226 | 2,309 | 11 | 75,5 |
| G 3 | 80 | 87,884 | 84,926 | 2,309 | 11 | 88,5 |
Размеры по ГОСТ 6357-81. Выделена строка этой статьи.
Как понять, что у вас именно G 1/2?
Проще всего по двум замерам: диаметр и число ниток.
- Штангенциркулем по вершинам наружной резьбы. 20,6–20,96 мм: это G 1/2. Меньше на пару десятых бывает у изношенной или окрашенной резьбы.
- Посчитать нитки на длине 25,4 мм или приложить резьбомер 55°. Должно быть 14.
- Если резьба внутренняя (гайка, бобышка бака), меряйте внутренний диаметр по вершинам: около 18,6 мм.
Подробно про замер по образцу: как определить шаг резьбы ТЭНа.

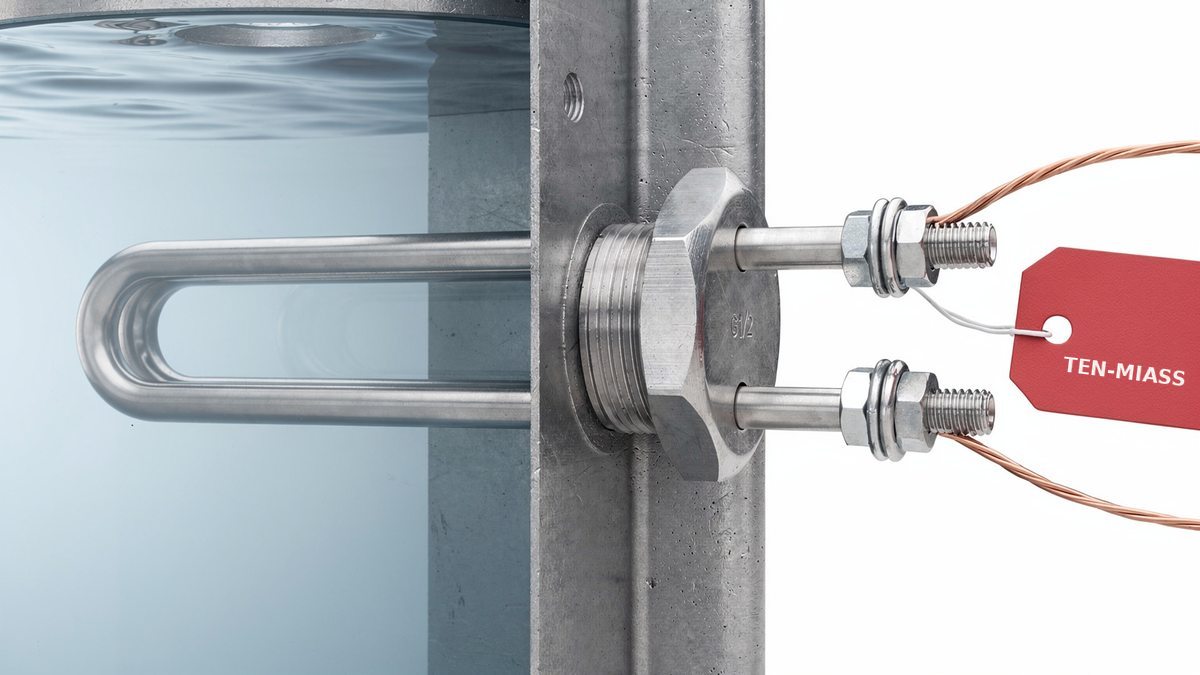

Где на ТЭНах стоит резьба 1/2 дюйма?
Это самая мелкая ходовая дюймовая резьба на нагревателях. Встречается:
- на одиночных водяных ТЭНах 1–2 кВт для небольших баков и бойлеров до 30 л;
- на парогенераторах и дистилляторах 1–1,5 кВт;
- на гильзах под термостат и датчик температуры в тех же баках.
Под ключ на наших ТЭНах с G 1/2 обычно шестигранник 27. Полная линейка резьб с размерами под ключ собрана на странице резьба на ТЭНБ.
Пример: какой ТЭН ставить на G 1/2 для бака 30 литров
Типовая задача: бак 30 л, воду из-под крана +15 °C надо нагреть до +60 °C примерно за час. Мощность считаем так:
P = 0,00116 × V × ΔT / t = 0,00116 × 30 × 45 / 1 = 1,57 кВт
Берём ТЭН 1,5 кВт на 220 В со штуцером G 1/2: вода нагреется примерно за 1 час 3 минуты, ток 6,8 А, хватит провода 1,5 мм² и автомата на 10 А. Ставить 2 кВт в такой бак смысла нет: время сократится примерно на 15 минут, а удельная нагрузка на поверхность ТЭНа вырастет, и накипь он будет набирать быстрее.
Чем уплотнять G 1/2 на ТЭНе?
Цилиндрическая резьба G сама по себе не герметична, уплотняет её прокладка по торцу. На ТЭН ставят паронитовую или термостойкую резиновую прокладку под бурт штуцера. Лён с пастой или фторопластовая лента на резьбе допустимы как дополнение, но не вместо прокладки: под нагревом и вибрацией от кипения одна лента начинает сочиться уже через месяц.
Что прислать для расчёта ТЭНа на эту резьбу
- фото резьбы с приложенным штангенциркулем и цифрой на шкале;
- число ниток на 25,4 мм или фото с резьбомером;
- мощность и напряжение: с шильдика старого ТЭНа или объём бака и нужное время нагрева;
- длину погружной части и расстояние до противоположной стенки бака;
- среду: вода, масло, антифриз, битум.
По фото считаем в день обращения. Блок-ТЭН на резьбе стоит от 3510 до 21 700 ₽ в зависимости от мощности и материала, одиночный водяной ТЭН от 1470 ₽.
Цены при закупке от 10 шт. Точный расчёт по чертежу.
