Хомутовые нагреватели: как устроены, чем отличаются керамика от миканита и что выбрать для вашего оборудования

На одном из заводов в Челябинской области экструдер простоял 11 часов из-за лопнувшего хомутового ТЭНа. Замена обошлась в 4 700 рублей, а простой линии — в 320 000. Хомутовый нагреватель стоит копейки по сравнению с оборудованием, которое он обслуживает, но именно от него зависит, будет ли цилиндр пластикации держать нужную температуру. Разберёмся, какие бывают, как работают и на что обращать внимание при подборе.

Конструкция: два полукольца и зажим

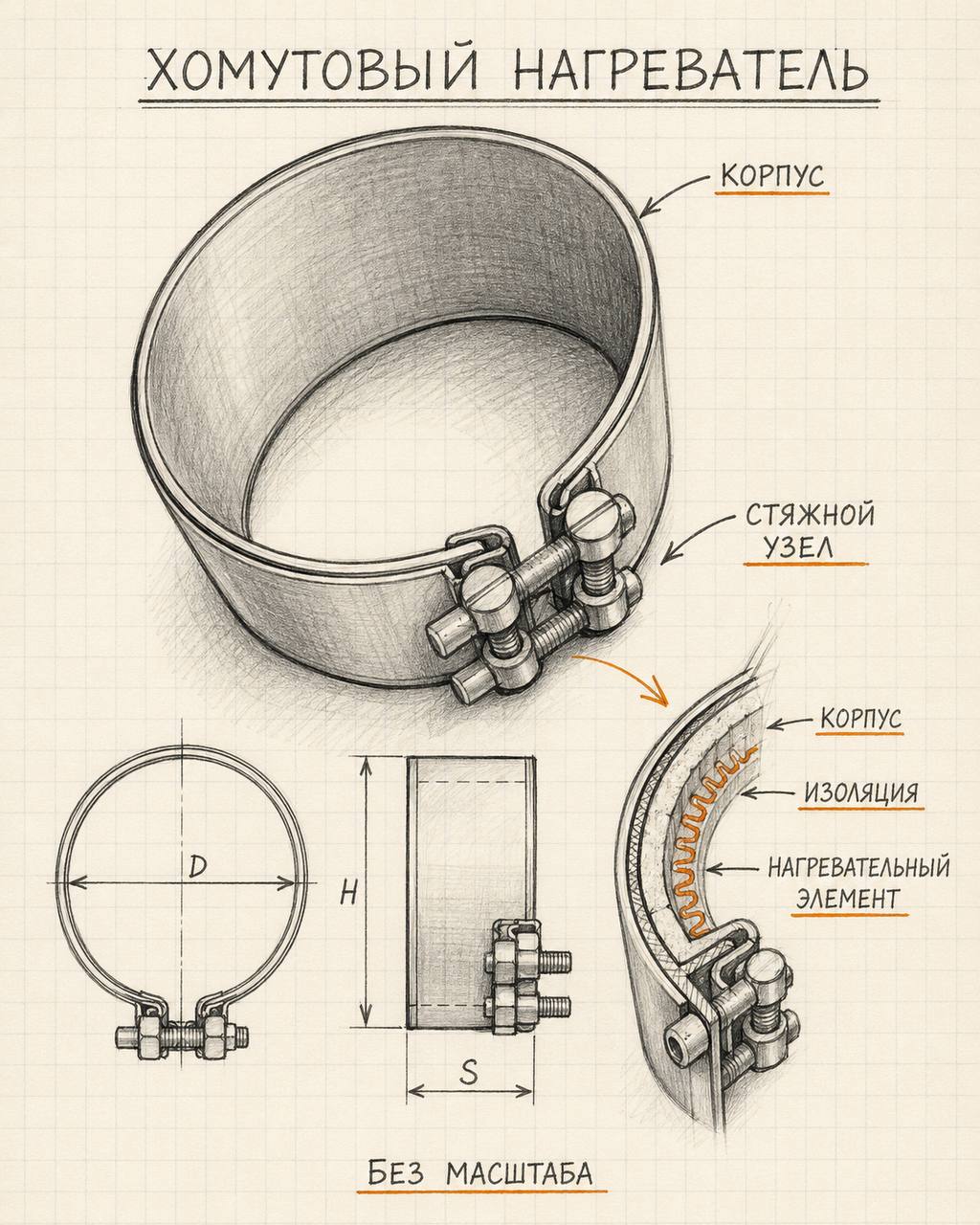

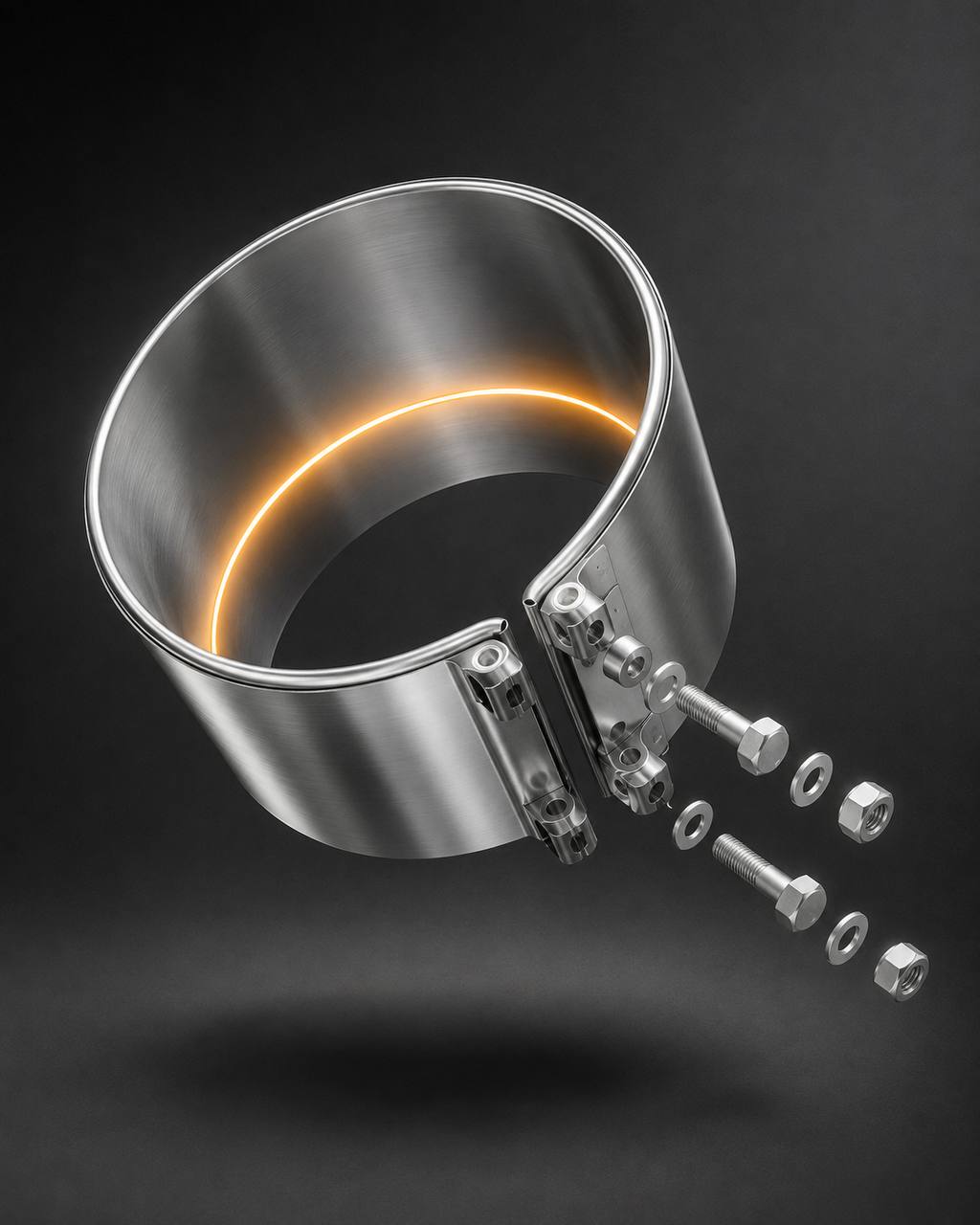

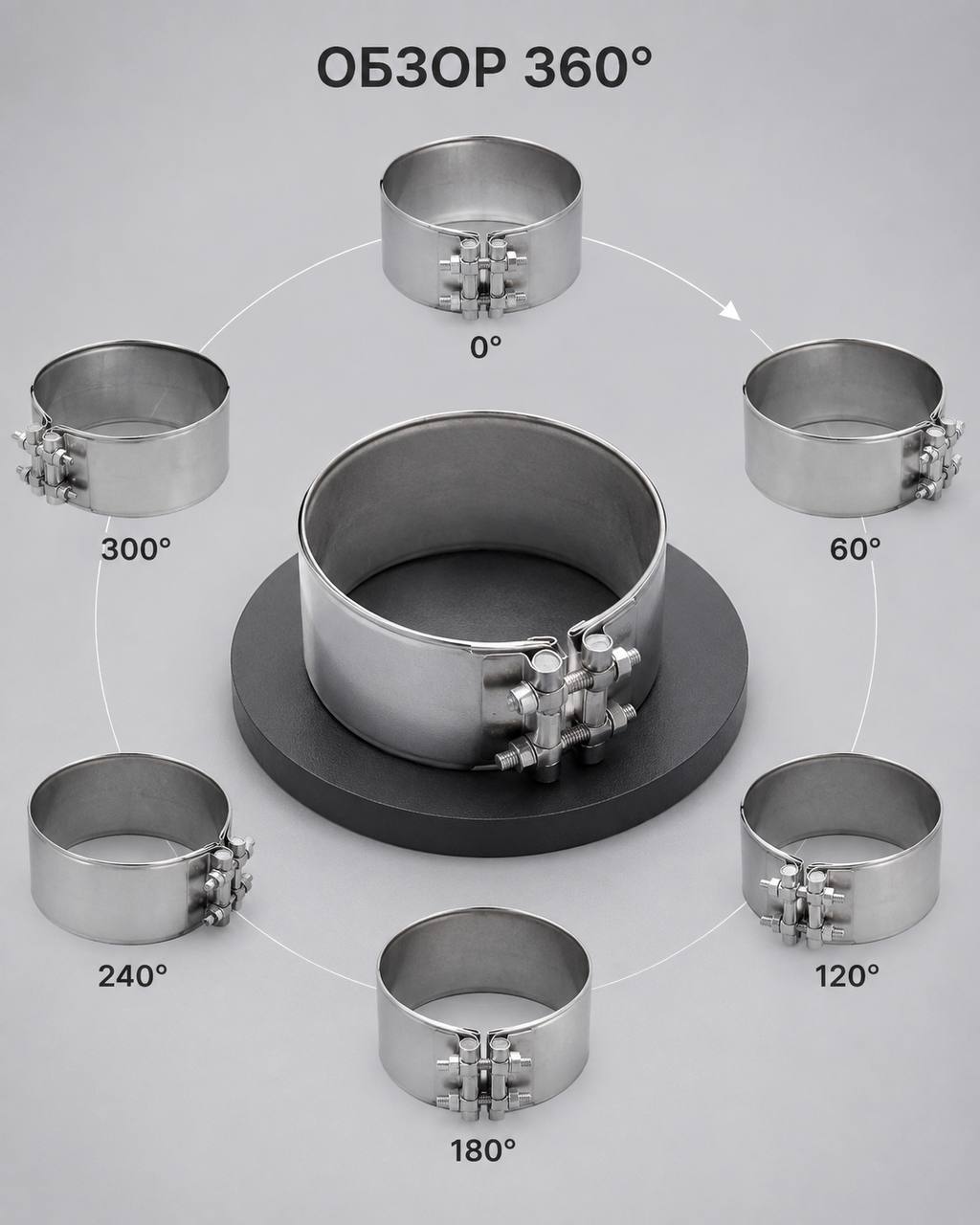

Хомутовый нагреватель — это, по сути, нагревательный элемент, свёрнутый в кольцо (или два полукольца) и зафиксированный на цилиндрической поверхности болтовым зажимом. Принцип простой: плотный обхват цилиндра обеспечивает передачу тепла контактным способом. Чем лучше прилегание, тем равномернее нагрев и тем дольше живёт сам нагреватель.

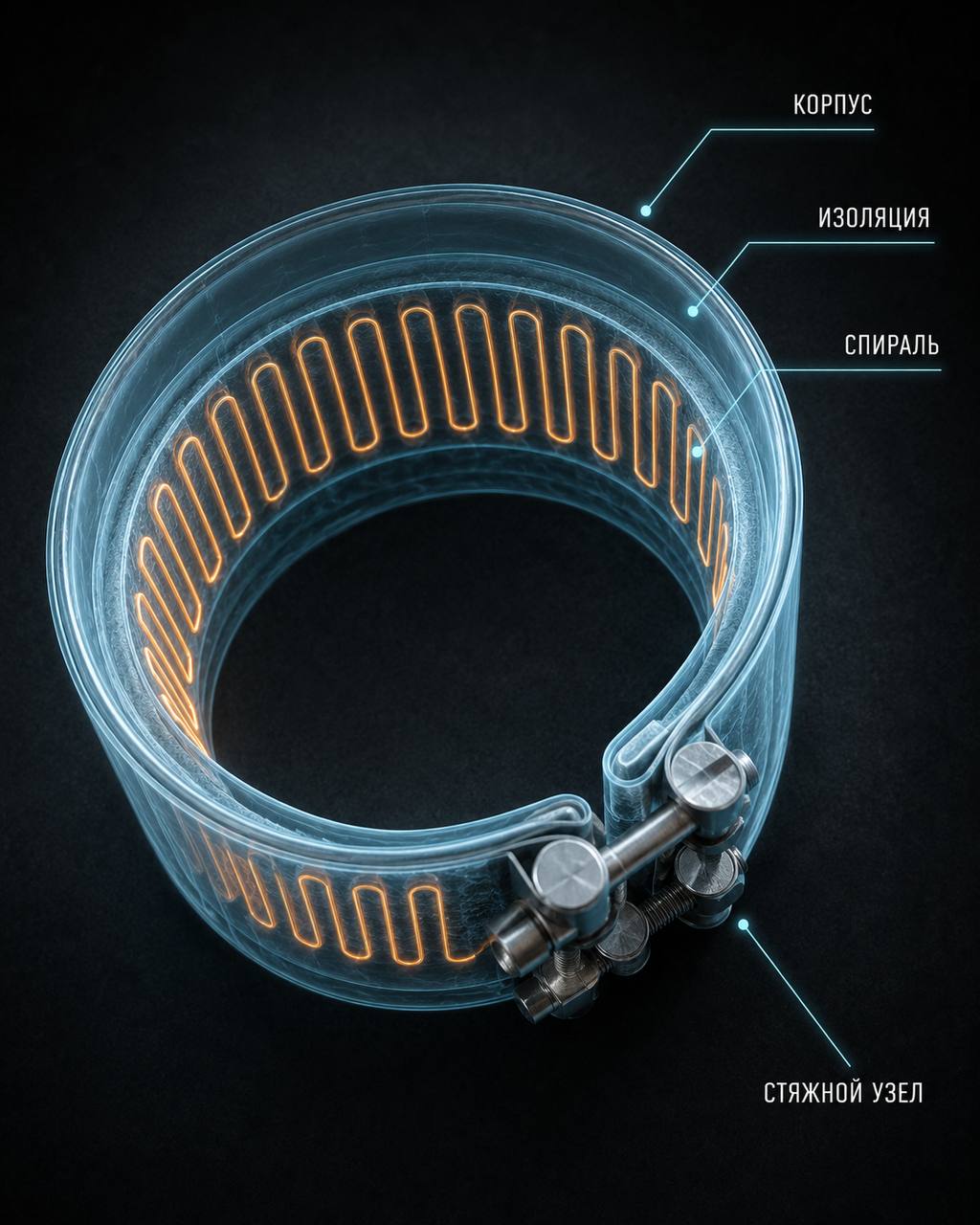

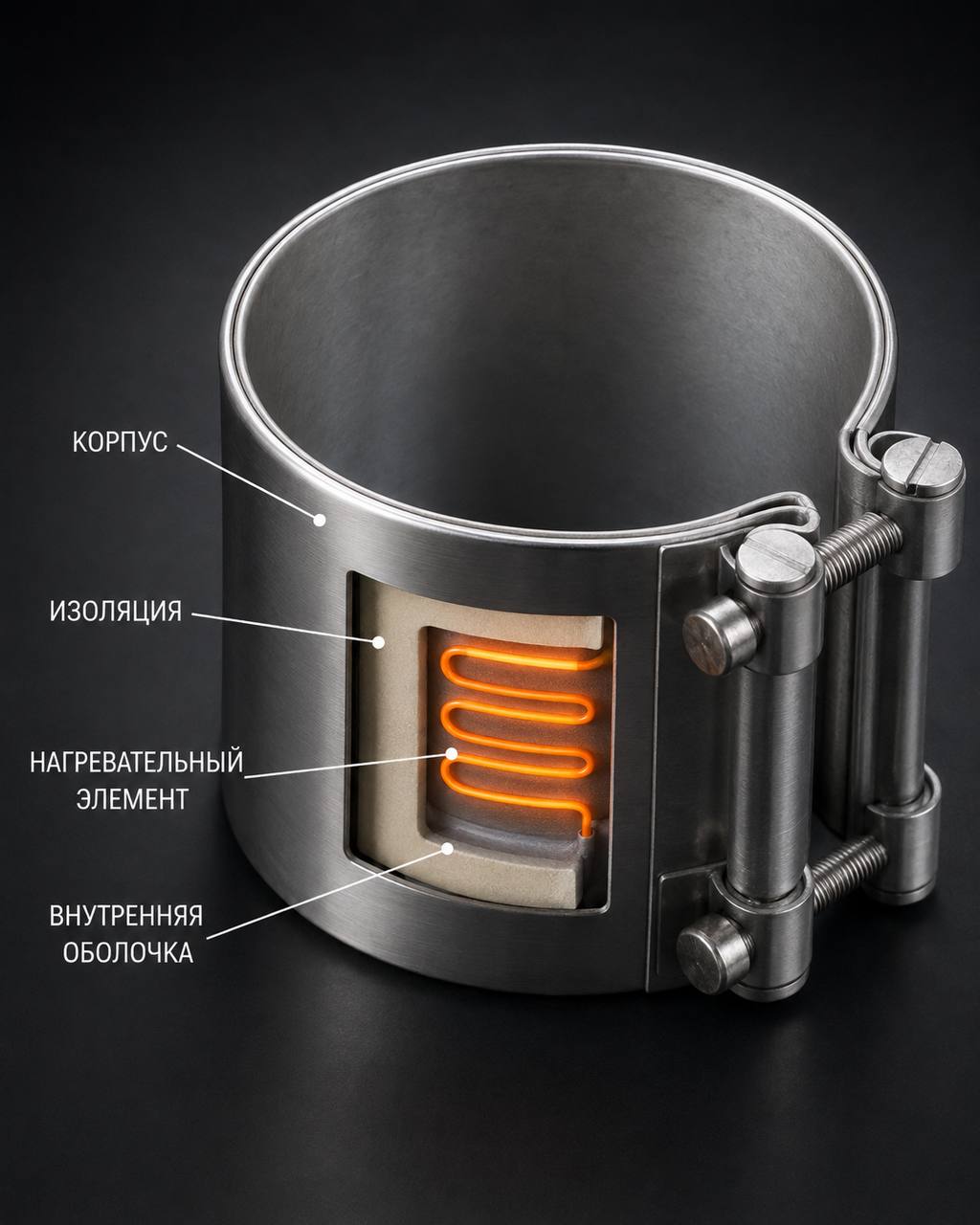

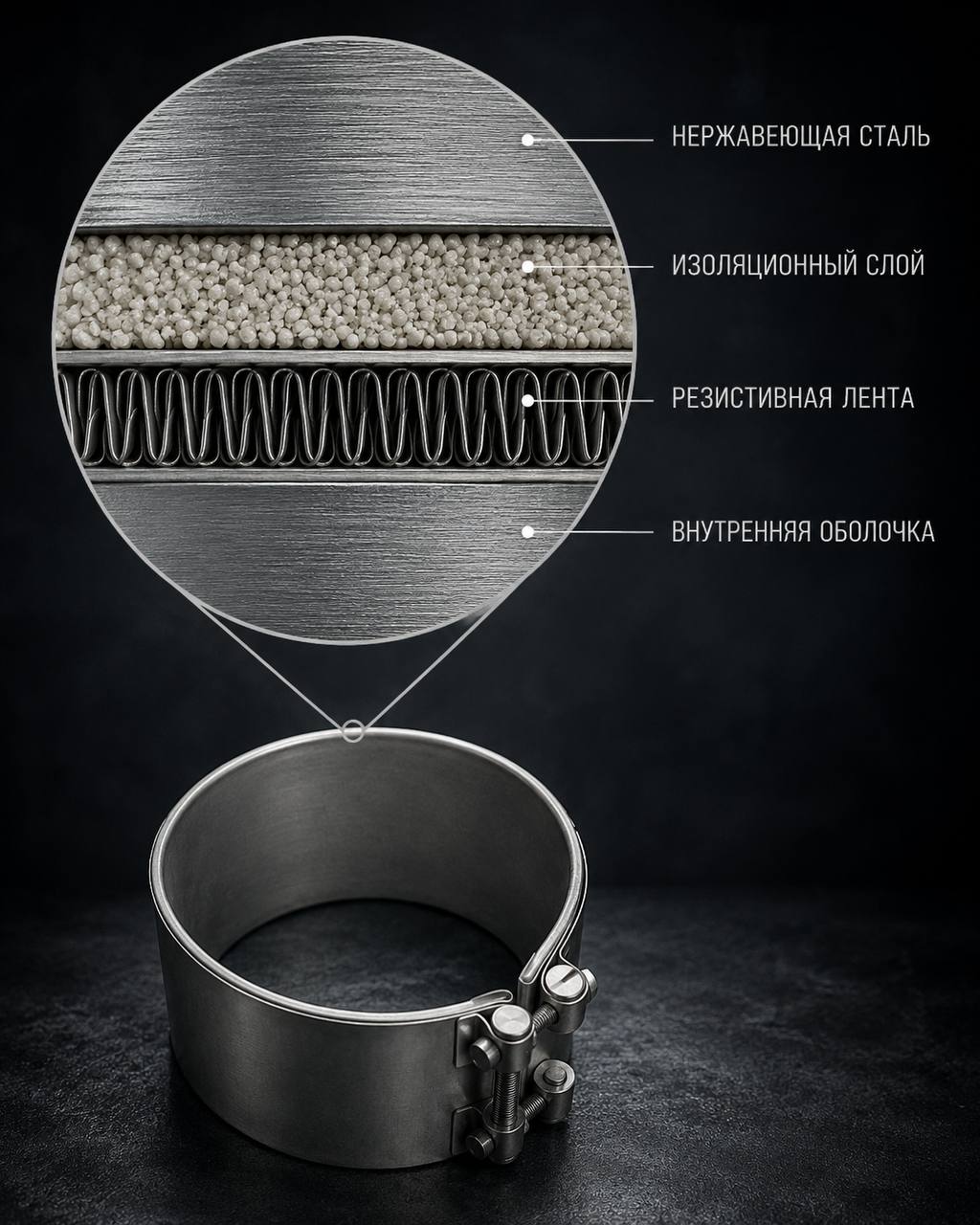

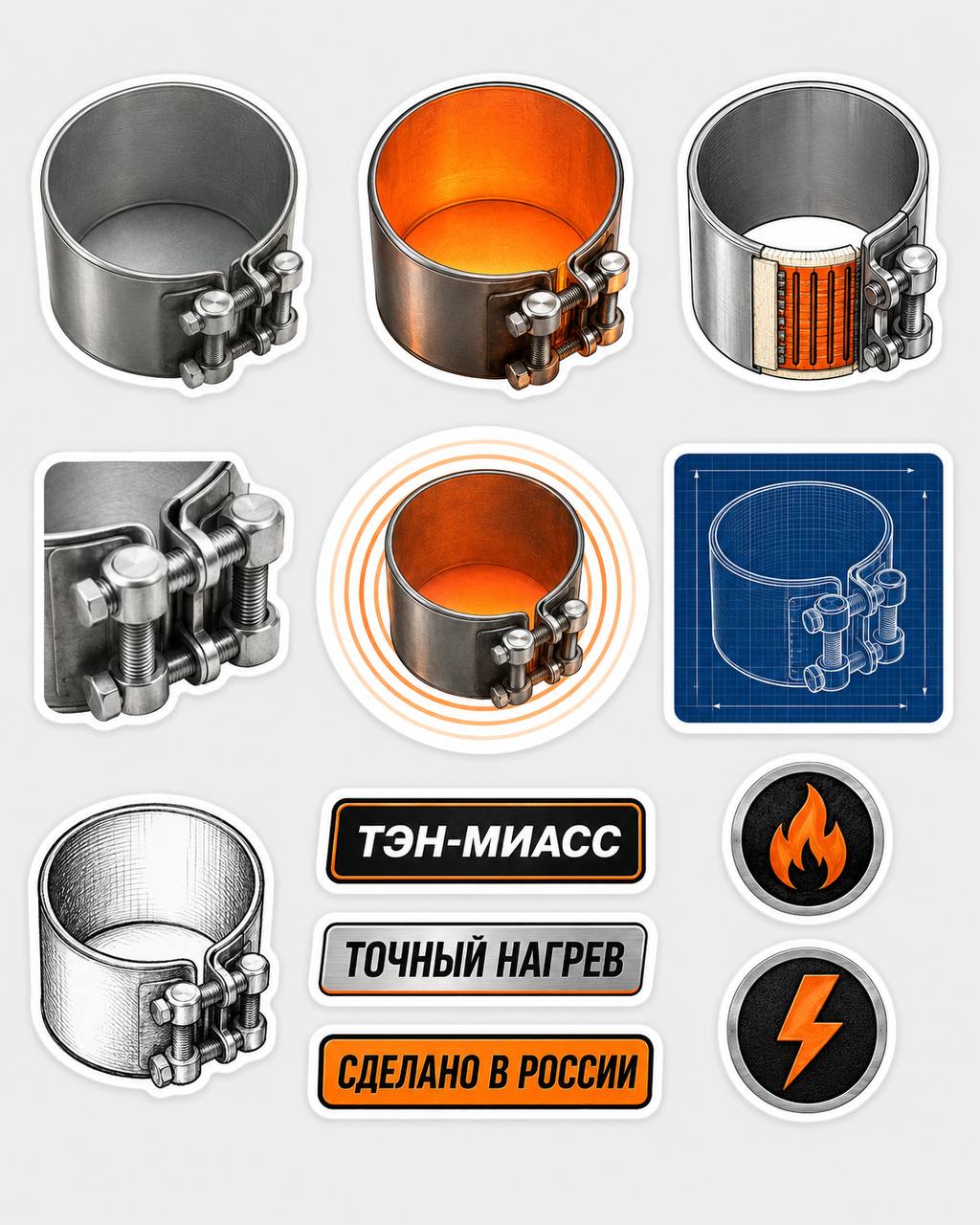

Внутри корпуса находится нихромовая спираль, уложенная в изолирующий материал. И вот тут начинается самое интересное — от типа изоляции зависит почти всё: рабочая температура, ресурс, цена.

Керамический хомутовый нагреватель

Спираль уложена в керамические изоляторы (обычно стеатит или кордиерит), которые помещены в корпус из нержавеющей стали. Рабочая температура — до 800°C на поверхности нагревателя. На практике цилиндры пластикации редко греют выше 400-450°C, но запас по температуре даёт запас по ресурсу: чем дальше рабочая точка от предела, тем медленнее деградирует спираль.

Керамические хомутовые ТЭНы набирают температуру медленнее миканитовых — примерно на 15-20% при одинаковой мощности. Зато они её лучше держат и дольше остывают, что снижает частоту включений регулятора.

Типичная мощность: от 500 Вт до 10 кВт. Диаметры — от 40 до 300 мм.

Миканитовый хомутовый нагреватель

Здесь изоляция выполнена из слюды (миканита). Материал дешевле керамики, хорошо работает при температурах до 350°C. Для большинства задач на экструдерах и термопластавтоматах — этого хватает. Переработка полиэтилена, полипропилена, АБС — температуры в зоне 180-280°C, миканит справляется без проблем.

Миканитовые хомутовые нагреватели быстрее выходят на режим, проще в изготовлении и стоят в среднем на 30-40% дешевле керамических. Но при перегреве слюда расслаивается, теряет изоляционные свойства, и нагреватель сгорает. Если на вашем оборудовании случаются скачки температуры или нет нормального термоконтроля — лучше ставить керамику.

Типичная мощность: от 300 Вт до 5 кВт. Диаметры — от 30 до 250 мм.

Сравнение: керамика vs миканит

Параметр	Керамический	Миканитовый
Макс. температура поверхности	до 800°C	до 350°C
Мощность	500 Вт — 10 кВт	300 Вт — 5 кВт
Диаметры	40 — 300 мм	30 — 250 мм
Скорость нагрева	Умеренная	Быстрая
Ресурс при нормальной эксплуатации	12 000 — 20 000 часов	6 000 — 12 000 часов
Стоимость	Выше на 30-40%	Базовая
Устойчивость к перегреву	Высокая	Низкая

Где применяются хомутовые ТЭНы

Основная область — переработка пластмасс. Конкретнее:

• Экструдеры (одношнековые и двушнековые) — обогрев цилиндра по зонам
• Термопластавтоматы (ТПА) — нагрев цилиндра пластикации и сопла
• Литьевые машины — зоны нагрева материального цилиндра
• Грануляторы — обогрев фильер и переходников
• Выдувные машины — нагрев головок

Встречаются хомутовые нагреватели и в пищевом оборудовании (обогрев трубопроводов), химической промышленности (реакторы с цилиндрическими корпусами), производстве упаковки. Но 80-85% рынка — это именно пластмассопереработка.

Как подобрать хомутовый нагреватель

Для правильного подбора нужны четыре числа:

1. Внутренний диаметр нагревателя (он же наружный диаметр цилиндра, на который ставится хомут). Замерять штангенциркулем, а не брать из документации — реальный диаметр после износа может отличаться на 0,5-1 мм.
2. Ширина (длина) нагревателя — определяет площадь обогрева зоны.
3. Требуемая мощность — рассчитывается из теплопотерь или берётся по аналогии со штатным нагревателем.
4. Напряжение питания — 220 В или 380 В, зависит от схемы подключения оборудования.

Отдельно уточняйте тип вывода проводов: радиальный (в сторону) или тангенциальный (по касательной). На некоторых машинах пространство ограничено, и неправильный вывод просто не влезет.

Ещё один момент, который часто упускают: зазор. Хомутовый нагреватель должен садиться на цилиндр плотно. Зазор больше 0,3 мм — это неравномерный нагрев, локальные перегревы спирали и ранний выход из строя. Если цилиндр имеет следы коррозии или наплывы — зачистите поверхность перед установкой.

Частые ошибки при эксплуатации

За 8 лет работы с заказчиками мы собрали типичный набор причин, по которым хомутовые нагреватели выходят из строя раньше срока:

Слабая затяжка зажима. Нагреватель болтается на цилиндре, контакт неполный, часть спирали работает на воздух и перегревается. Затягивать нужно равномерно, с моментом, рекомендованным производителем — обычно 5-8 Н*м для нагревателей диаметром до 150 мм.

Работа без термопары или с неисправной термопарой. Регулятор не видит реальную температуру, нагреватель работает на полную мощность без ограничений. Результат предсказуем: миканит сгорает за сутки, керамика — за неделю.

Установка нагревателя большей мощности «с запасом». Логика «поставлю 3 кВт вместо 2 кВт, будет быстрее греть» работает ровно до первого перегрева. Удельная мощность на единицу площади растёт, а теплоотвод остаётся прежним.

Срок службы и когда менять

Керамический хомутовый нагреватель при нормальной эксплуатации работает 12 000-20 000 часов. Миканитовый — 6 000-12 000 часов. В пересчёте на круглосуточную работу это примерно 1,5-2,5 года для керамики и 8-16 месяцев для миканита.

Признаки того, что нагреватель пора менять: увеличилось время выхода на рабочую температуру, появилась разница температур по зонам (одна зона отстаёт), сопротивление изоляции упало ниже 1 МОм при замере мегаомметром. Не ждите, пока нагреватель сгорит на работающей линии — плановая замена всегда дешевле аварийной.
