ТЭН для бойлера на 24 и 48 вольт: переделка штатного нагревателя под низкое напряжение

Подать 48 вольт на штатный ТЭН бойлера — вода останется холодной. Тот же нагреватель, рассчитанный на 220 В, при 48 В отдаст примерно в 21 раз меньше тепла: было 2000 Вт — станет 95. При 24 В — вообще около 24 Вт. Поэтому «переделать бойлер под 24 или 48 вольт» — это не сменить напряжение на клеммах, а поставить другой ТЭН.

Опубликовано: 23 августа 2026 · ТЭН-Миасс

Почему нельзя просто подать 24 или 48 В на штатный ТЭН

Мощность нагревателя связана с напряжением квадратичной зависимостью: P = U² / R. Сопротивление спирали R у готового ТЭНа фиксированное — его закладывают под 220 В. Если снизить напряжение, а сопротивление оставить прежним, мощность рухнет пропорционально квадрату отношения напряжений.

Возьмём типовой ТЭН водонагревателя на 80 литров — 2 кВт, 220 В. Его сопротивление около 24 Ом. Что будет при других напряжениях на этой же спирали:

95 ватт на бак 80 литров — это грелка для чашки, а не нагрев воды. Вывод простой: под низкое напряжение нужна другая спираль, с сопротивлением в десятки раз ниже.

Что значит «переделать под низкое напряжение»

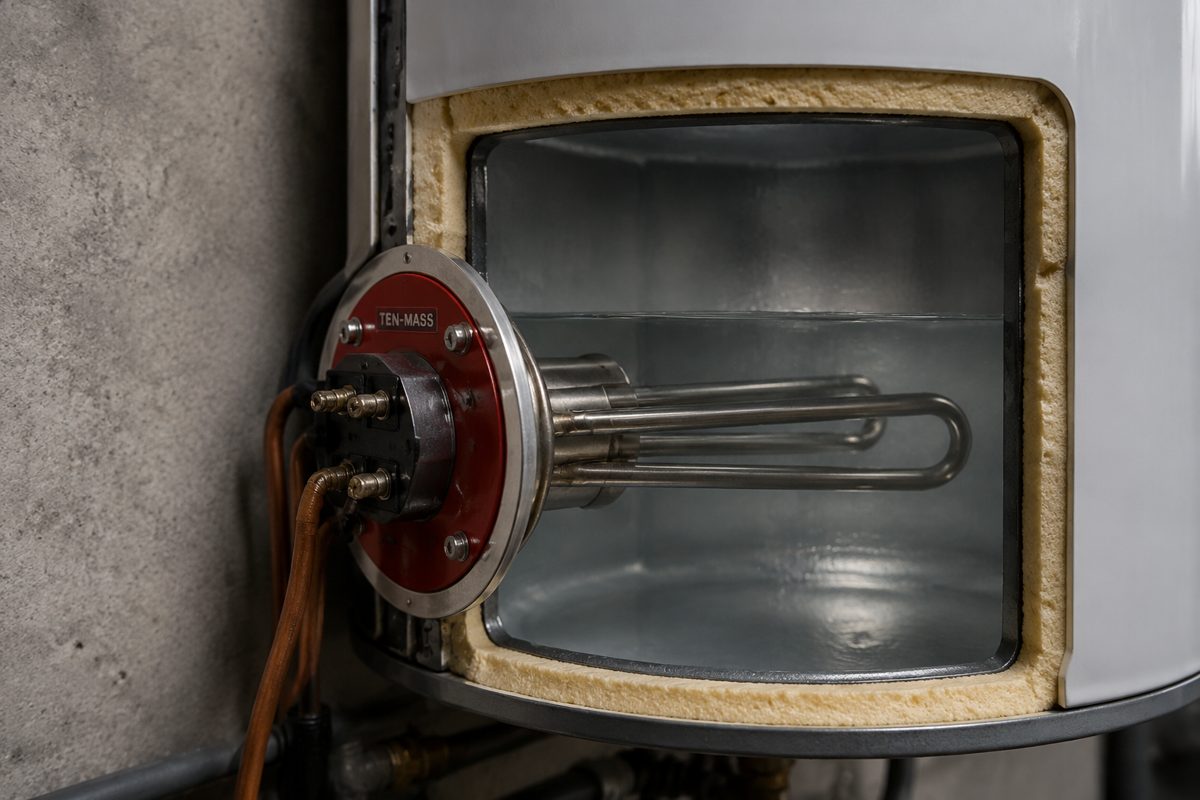

Мы берём ваш штатный ТЭН как образец и делаем новый под то же посадочное место, но под ваше напряжение. Внешне он остаётся тем же: тот же фланец, тот же диаметр, та же резьба, те же гнутые трубки в бак. Меняется внутренняя начинка — сопротивление спирали и, при необходимости, сечение выводов под большой ток.

Логика подбора: вы называете желаемую мощность и напряжение, мы считаем сопротивление по R = U² / P и подбираем нихромовую проволоку нужного сечения и длины, чтобы она уместилась в трубку под ваш фланец. Это те же низковольтные ТЭНы, что мы делаем на 12, 24, 36 и 48 вольт для другой техники, только в корпусе под бойлер.

Сколько тока это потребует

Низкое напряжение бесплатным не бывает. Чтобы отдать ту же мощность при меньшем напряжении, ТЭН тянет пропорционально больший ток: I = P / U. И вот тут прячется главная засада — про ток забывают чаще всего.

63 ампера при 24 В на полтора киловатта — это ток сварочника. Клеммы, провода и источник должны быть на него рассчитаны. Если провод тонкий, он греется сам и половина мощности уйдёт в него, а не в воду.

Мокрый или сухой ТЭН под 24/48 В

Для низкого напряжения почти всегда логичнее мокрый. Причина не в цене, а в электробезопасности. 12, 24 и 48 В относятся к безопасному сверхнизкому напряжению (БСНН): даже если оболочка пробьётся на воду, такое напряжение человека не поражает. Поэтому прямой контакт нагретой трубки с водой здесь не риск, а норма.

Сухой ТЭН (элемент внутри защитной колбы, не касается воды) под низкое напряжение делать сложнее: короткую низкоомную спираль надо уместить в тонкую колбу и снять с неё большую мощность через воздушный зазор. Это реально, но дороже и с ограничением по мощности. Если клиент, как в недавней заявке на 80-литровый бак, изначально согласен на мокрый — берём мокрый, это проще и спокойнее.

Зачем вообще низкое напряжение в бойлере

220 вольт в бак льют по умолчанию. Низкое напряжение заказывают, когда 220 В либо опасно, либо его просто нет:

• Влажные помещения, бани, души на улице. Там, где сыро и человек мокрый, 24/48 В — способ не рисковать даже при худшем сценарии с пробоем.
• Автономное питание — солнце и аккумуляторы. Системы на 24 и 48 В распространены в солнечной энергетике и на АКБ. Греть воду прямо от банка батарей, без инвертора на 220 В, часто выгоднее и без лишнего звена.
• Бортовая сеть техники. Грузовики, спецтехника, катера и суда живут на 24 В. Бойлер под такую сеть питается штатно, без преобразователей. Мы такие ТЭНы уже делаем — например, на 24 В для грузовиков.
• Теплицы, фермы, вагончики вдали от сети. Где стоит только генератор или батарея на низком напряжении.

Про источник питания — где ошибаются чаще всего

ТЭН — это половина задачи. Вторая половина — источник, который выдаст нужный ток при нужном напряжении. Трансформатор на 48 В и 5 ампер не раскочегарит ТЭН, которому нужно 31 А: он просядет по напряжению, и мощность снова упадёт.

Поэтому до расчёта ТЭНа стоит понять, что у вас за источник: аккумуляторный банк, трансформатор, блок питания или солнечный контроллер, и какой максимальный ток он держит. Иногда разумнее не гнаться за 2 кВт, а взять ТЭН на 500–800 Вт, который источник реально потянет, и просто дольше греть воду.

Встанет ли на место штатного

Да. Мы делаем ТЭН под конкретный фланец вашего бойлера, будь то Thermex, Ariston, Garanterm, Polaris, JACOO или другой. Посадочное место, диаметр фланца и резьба под датчик остаются как у оригинала — переделывать бак не нужно. Меняем только электрику под ваше напряжение. Подробнее про замену — в статье ТЭН для бойлера, а как проверить старый ТЭН мультиметром — в отдельной инструкции.

Какие данные прислать для расчёта

Чтобы посчитать ТЭН под ваш бойлер и напряжение, нужно немного:

1. Фото штатного ТЭНа и фланца из бойлера (модель бака, если известна).
2. Диаметр фланца и тип резьбы — либо просто фото с линейкой рядом.
3. Рабочее напряжение: 12, 24, 36 или 48 В.
4. Желаемая мощность в ваттах или киловаттах.
5. Источник питания и его максимальный ток — трансформатор, АКБ, солнце, бортсеть.

По этим данным считаем сопротивление, сечение выводов и говорим, потянет ли ваш источник заявленную мощность.

Частые ошибки

• Купить 220-вольтовый ТЭН и подать 24 В — вода не греется.
• Подать 220 В на низковольтный ТЭН — мгновенный выход из строя.
• Взять тонкий провод под ток 40–80 А — греется проводка, падает мощность.
• Заказать 2 кВт при источнике на 300 Вт — ТЭН правильный, но питать нечем.
• Заложить сухой ТЭН там, где хватило бы мокрого — переплата без выигрыша по безопасности (напряжение и так безопасное).
