ТЭН 12 В, 150 Вт для солнечной панелиПочему прямой ТЭН теряет часть доступной мощности
Панель имеет нелинейную вольт-амперную характеристику, а резистивный ТЭН подчиняется зависимости I = U/R. Рабочая точка возникает на пересечении этих кривых. Если сопротивление выбрано как R ≈ Vmp/Imp, в ярком солнце точка может быть близка к паспортному максимуму. При облачности и изменении температуры ВАХ смещается, а сопротивление остаётся прежним.
Поэтому надпись «массив 2 кВт» не означает, что прямой ТЭН постоянно получит 2 кВт. Калькулятор показывает паспортную и оценочную полезную мощность отдельно именно по этой причине.
Что делает MPPT
MPPT отслеживает сочетание напряжения и тока, при котором массив отдаёт максимум доступной мощности, и согласует его с нагрузкой. Для нагрева воды нужен контроллер, который прямо поддерживает резистивный нагреватель, его напряжение, ток и способ температурного отключения.

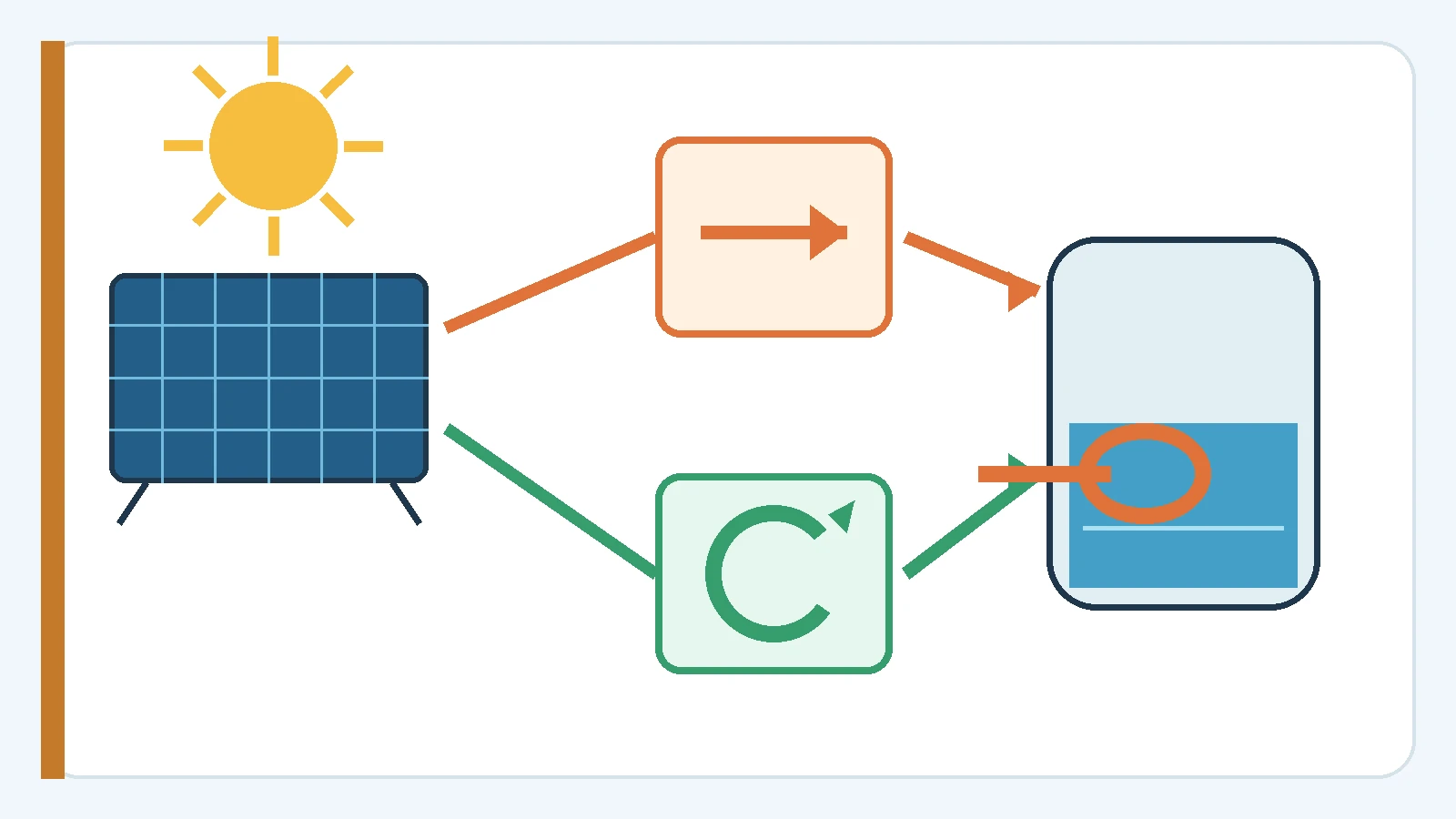

Сравнение вариантов
| Критерий | Прямой DC-ТЭН | Специализированный MPPT |
|---|---|---|
| Начальная стоимость | Ниже | Выше из-за электроники |
| Использование слабого солнца | Сильнее зависит от согласования R | Контроллер подстраивает рабочую точку |
| Сложность | Меньше компонентов, но сложная DC-коммутация остаётся | Нужна настройка и совместимость по диапазонам |
| Температурное управление | Нужен DC-аппарат или отдельная логика | Может быть встроено, проверяется по паспорту |
| Режим без солнца | Нагрев прекращается | Тоже прекращается, если нет сети/АКБ |
Как выбрать без гадания
- Если задача — дешёвый дневной догрев и колебания мощности допустимы, рассмотрите прямой ТЭН.
- Если важно забирать больше энергии утром, вечером и в переменную облачность, рассматривайте специализированный MPPT для нагрева.
- Если горячая вода нужна по расписанию независимо от солнца, сравнивайте систему с сетью или аккумулятором; один MPPT энергию не хранит.
- Если массив имеет высокий Voc, сначала проверяйте входной предел контроллера на морозе.
- В обоих вариантах оставляйте независимую защиту от перегрева и сухого хода.
Пример на массиве 1,1 кВт
Две панели по 550 Вт дают около 84 В и 13,1 А в точке максимальной мощности. Для прямого ТЭНа стартовое горячее сопротивление — около 6,4 Ом. В ясный полдень такой подбор может быть близок к оптимальному. При падении освещённости напряжение и ток меняются, поэтому полезная мощность прямой схемы снижается не так, как паспортная сумма ватт.
Специализированный MPPT может изменить режим преобразования и удерживать массив ближе к максимуму, но только в пределах своего входного напряжения, тока и выходной мощности. Нельзя заменять паспорт оборудования обещанием «MPPT всё выровняет».
Что важно проверить перед заказом
- Диапазон входного напряжения контроллера и предельный холодный Voc.
- Максимальные ток и мощность по входу и выходу.
- Поддерживает ли устройство именно резистивный нагреватель.
- Как реализованы датчик температуры, аварийное отключение и повторный пуск.
- Какое горячее сопротивление должен иметь ТЭН.
Частые вопросы
Что эффективнее: прямой ТЭН или MPPT?
При меняющейся освещённости специализированный MPPT обычно лучше удерживает массив около точки максимальной мощности. Прямая схема проще, но эффективна около выбранной точки согласования.
Можно ли подключить ТЭН к выходу Load контроллера?
Только если паспорт прямо разрешает нужные постоянные ток, напряжение и тип нагрузки. У многих контроллеров этот выход предназначен для маломощных DC-нагрузок.
Нужен ли аккумулятор для MPPT-нагрева?
Для специализированного PV-нагревателя аккумулятор обычно не обязателен. Но без накопителя нагрев зависит от текущей солнечной генерации.
Как подобрать сопротивление прямого ТЭНа?
Стартовая оценка — R ≈ Vmp массива / Imp массива. Финальное горячее и холодное сопротивление согласуют с изготовителем и проверяют по ВАХ системы.
