ТЭН 12 В, 150 Вт для солнечной панелиТри схемы: 2S, 2P и 2S2P

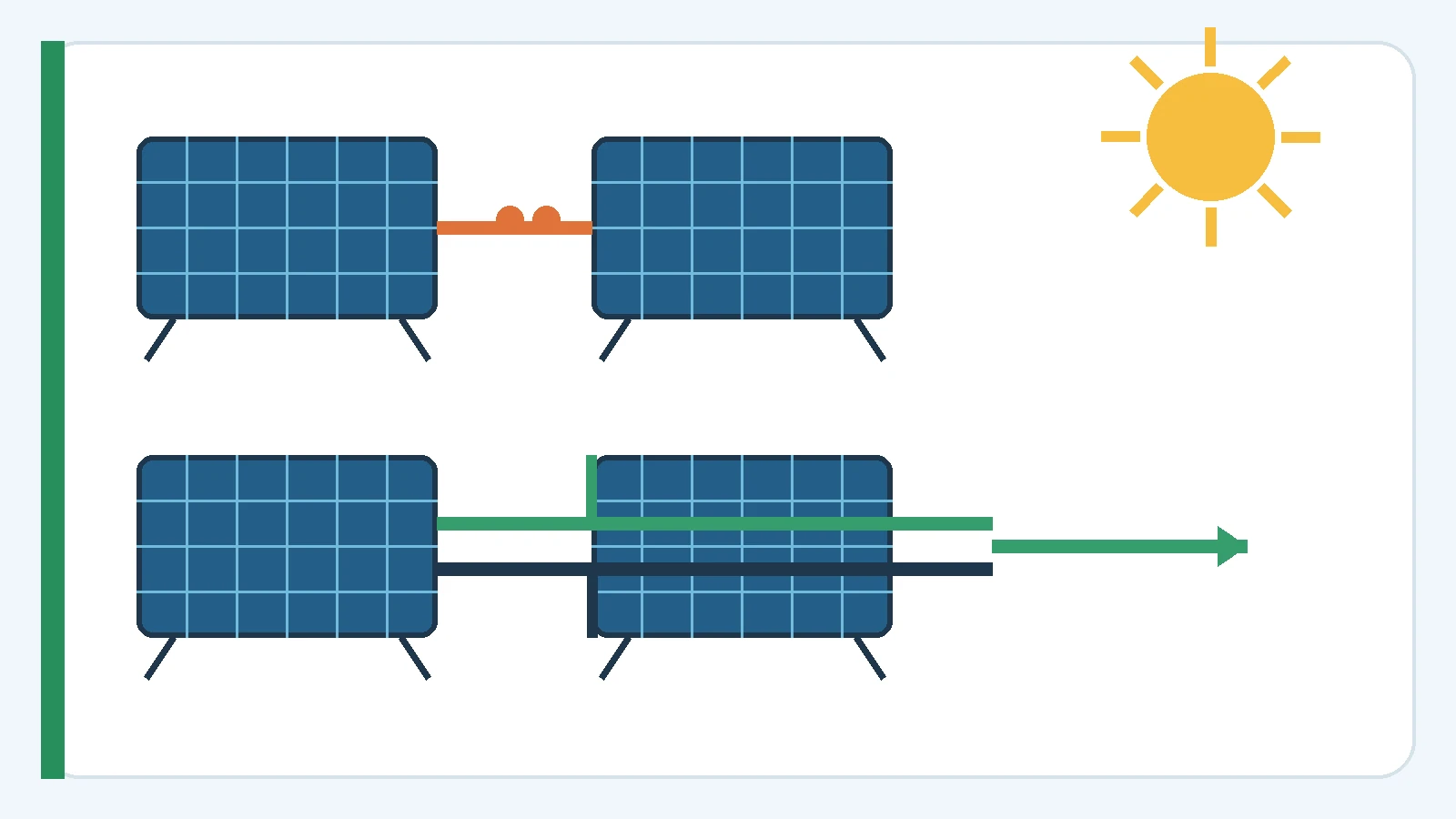

| Схема | Напряжение | Ток | Что меняется |
|---|---|---|---|
| 2S — две последовательно | Vmp × 2, Voc × 2 | Imp и Isc одной панели | Выше напряжение, тот же ток |
| 2P — две параллельно | Vmp и Voc одной панели | Imp × 2, Isc × 2 | Выше ток, то же напряжение |
| 2S2P — две строки по две | Vmp × 2, Voc × 2 | Imp × 2, Isc × 2 | Растут и напряжение, и ток |
Мощность идеального массива в каждом случае близка к сумме мощностей модулей. Но электрический режим разный, поэтому нельзя выбирать кабель, контроллер и ТЭН только по ваттам.
Пример расчёта 2S2P
Четыре одинаковые панели имеют Vmp 41,5 В, Voc 49,5 В, Imp 13 А и Isc 13,8 А. В каждой строке две панели последовательно, затем две строки соединены параллельно.
Voc = 49,5 × 2 = 99 В
Imp = 13 × 2 = 26 А
Isc = 13,8 × 2 = 27,6 А
Pmp ≈ 83 × 26 = 2,16 кВт
Для прямой резистивной нагрузки стартовое горячее сопротивление будет R ≈ 83 / 26 = 3,19 Ом. При −30 °C и коэффициенте Voc −0,25%/°C холодный Voc строки вырастет примерно до 112,6 В.
Как выбрать между последовательной и параллельной схемой
Последовательная схема уменьшает ток при той же мощности и снижает потери в кабеле, но повышает требования к изоляции, коммутации и холодному Voc. Затенение или слабый модуль ограничивают ток всей строки.
Параллельная схема сохраняет низкое напряжение, но складывает токи. Растут требования к сечению кабеля, соединителям и защите параллельных ветвей. Панели и строки должны иметь близкие электрические характеристики.
Смешанная схема позволяет попасть в рабочее окно контроллера или в целевое сопротивление ТЭНа. Сначала выбирают допустимое число панелей в серии по холодному Voc, затем число параллельных строк по мощности и допустимому току.
Совместимость панелей
- В последовательной строке особенно важна близость рабочих токов Imp: слабый модуль ограничивает весь стринг.
- При параллельном соединении важна близость Vmp и Voc: ветви с разным напряжением работают не в своих оптимальных точках.
- Одинаковая модель, ориентация, угол и освещённость дают наиболее предсказуемый результат.
- Разные направления крыши лучше разводить по отдельным MPPT-входам, если оборудование это допускает.
- Количество параллельных строк и предельный обратный ток сверяют с паспортом модуля и проектом защиты.
Пять ошибок при сборке
- Считать только Vmp и забывать про холодный Voc.
- Соединять параллельно строки с разным числом панелей.
- Ставить ответвители и кабель без проверки суммарного тока.
- Смешивать панели с сильно отличающимися Imp или Vmp.
- Подбирать ТЭН по сумме ватт без расчёта напряжения, тока и сопротивления.
Проверить 1S/2S/2S2P можно в онлайн-калькуляторе: он отдельно показывает Vmp, Imp, паспортную мощность, холодный Voc и целевое сопротивление.
Что важно проверить перед заказом
Формулы сложения напряжений и токов подтверждены электрической схемой. Но допустимое число модулей, номиналы защиты и сечение кабеля зависят от паспорта панели, минимальной температуры, длины трассы и конкретного контроллера или ТЭНа.
Частые вопросы
Что лучше: последовательное или параллельное соединение солнечных панелей?
Лучшей схемы без исходных данных нет. Последовательная повышает напряжение, параллельная — ток; выбор делают по холодному Voc, допустимому току и рабочей точке нагрузки.
Можно ли соединять разные панели последовательно?
Технически можно, но ток строки ограничит модуль с меньшим Imp. Для предсказуемой работы лучше одинаковые панели с близкими характеристиками.
Что такое 2S2P?
Это две последовательные панели в каждой из двух параллельных строк. Напряжение удваивается относительно одной панели, и ток тоже удваивается относительно одной строки.
Почему нужно считать Voc на морозе?
На холоде напряжение холостого хода растёт. Превышение допустимого PV-напряжения контроллера или коммутационного аппарата может вывести оборудование из строя.
