ТЭН 12/24/48 В для нагрева воды от солнечных панелей: как подобрать и запитать

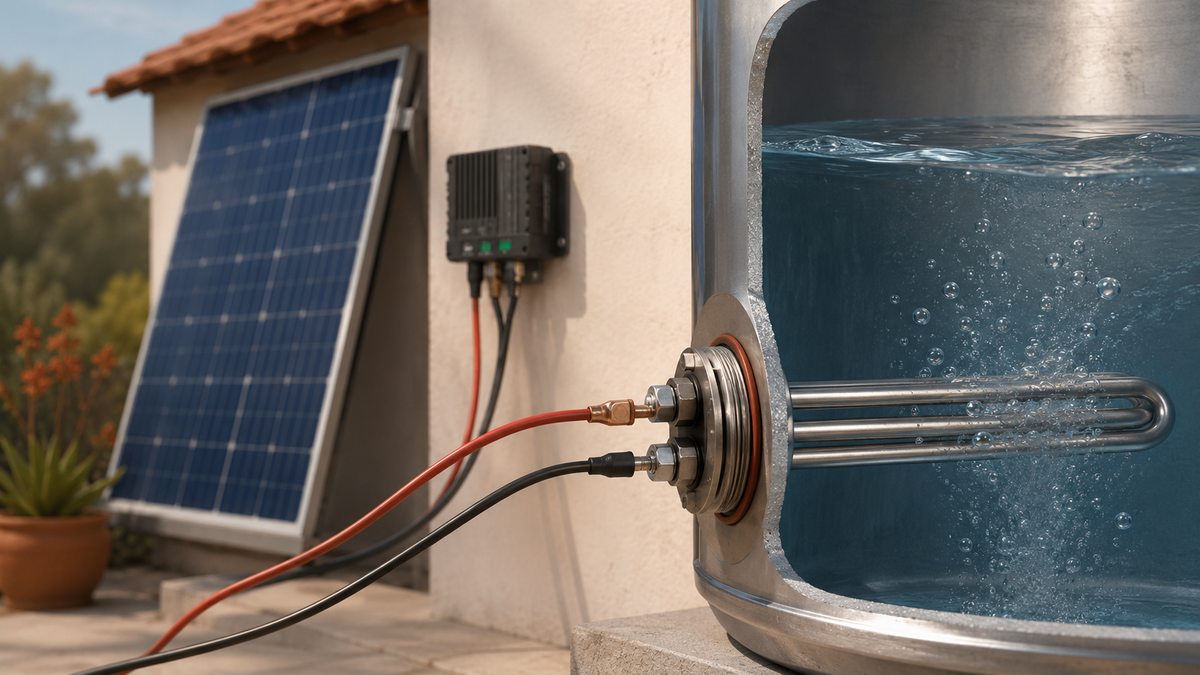

Хозяин собрал две панели по 24 В последовательно, получил 48 В, вкрутил в бойлер штатный ТЭН на 220 В и включил. Через минуту тот еле тёплый: на 48 В сетевой нагреватель на 2 кВт отдаёт около 95 Вт, воду за день так не нагреть. Проблема не в панелях, а в том, что ТЭН должен быть рассчитан под то напряжение, которое реально приходит на клеммы.
Как выбрать напряжение ТЭН: 12, 24 или 48 В?
Напряжение ТЭН выбирают равным рабочему напряжению вашей солнечной системы, а не «побольше». Чем выше напряжение при той же мощности, тем меньше ток и тоньше кабель. Это главный аргумент за 48 В.
Одна панель обычно даёт около 12 В на выходе через контроллер, две последовательно - 24 В, четыре - 48 В. Сравните ток для мощности 600 Вт: на 12 В это 50 А (кабель от 10 мм²), на 24 В - 25 А, на 48 В - 12,5 А. При 12 В половина мощности может теряться в проводах, если сечение мало. Поэтому для баков от 50 л берут 24 или 48 В.
| Напряжение | Типовая мощность | Ток при 600 Вт | Где применяют |
|---|---|---|---|
| 12 В | 0,3-0,6 кВт | 50 А | дача, малый бак 20-40 л, короткий кабель |
| 24 В | 0,5-0,8 кВт | 25 А | бойлер 50-100 л, автономный дом |
| 48 В | 0,6-1,0 кВт | 12,5 А | бак от 80 л, длинная линия, массив панелей |
Прямое питание от панелей или через аккумулятор?
Есть два рабочих способа, и ТЭН для них подбирают по-разному.
Через аккумулятор и контроллер. Панель заряжает батарею, ТЭН питается от неё. Напряжение стабильное (12, 24 или 48 В), сопротивление ТЭН считается просто по R = U²/P. Минус - часть энергии теряется на заряд-разряд, и АКБ дорожает систему.
Напрямую от массива через MPPT (тип ELWA / my-PV). Аккумулятора нет, специальный MPPT-контроллер держит панели в точке максимальной мощности и отдаёт всё на ТЭН. Тогда сопротивление ТЭН согласуют с точкой максимальной мощности массива, иначе панели не выйдут на пик. Плюс - нет потерь на АКБ и нет потерь 10-15% на инверторе DC→AC, ведь ТЭН питается постоянным током напрямую.
DC-ТЭН вообще исключает инвертор из схемы: не надо превращать постоянный ток в переменный и обратно греть воду. Для автономного дома вне сети это меньше железа и выше отдача.
Как рассчитать мощность ТЭН для бака?
Мощность считают по объёму воды, нужному нагреву и времени. Формула: P(кВт) = 0,00116 × V(л) × ΔT(°C) / t(ч).
Пример. Бак 100 л, воду надо поднять на 40 °C (с 15 до 55) за 6 солнечных часов:
P = 0,00116 × 100 × 40 / 6 = 0,77 кВт.
Значит массив панелей должен давать около 0,8 кВт, и мощность ТЭН берут близкой к мощности массива, а не больше.
Теперь сопротивление. Пусть система на 24 В, ТЭН на 600 Вт. R = U²/P = 24² / 600 = 576 / 600 ≈ 0,96 Ом. Это низкое сопротивление, поэтому спираль внутри толще, чем у сетевого ТЭН.
Если взять ТЭН мощнее, чем отдают панели, вода будет греться медленнее расчётного (энергии просто нет), а на прямой схеме массив вообще не выйдет на пик. Если слабее - панели будут отдавать не всё, что могли.
Какой материал и какой ТЭН: «сухой» или мокрый?
Для воды оболочку делаем из нержавейки AISI 321 (08Х18Н10Т, титан-стабилизированная). Она держит нагрев и не ржавеет в воде, в том числе жёсткой. Медь и латунь для агрессивной воды не предлагаем - их разъедает.
Мокрый ТЭН стоит прямо в воде и греет её напрямую, КПД выше. «Сухой» ТЭН вставляется в защитную гильзу (колбу): сам элемент воды не касается, при замене бак не сливают и накипь оседает на колбе, а не на спирали. Для солнечной автономки, где важен ресурс и простое обслуживание, «сухой» вариант удобнее, но мокрый дешевле и быстрее греет.
| Исполнение | Среда | Плюс | Ограничение |
|---|---|---|---|
| Мокрый ТЭН | вода в баке | прямой нагрев, дешевле | накипь на спирали, при замене слив бака |
| «Сухой» ТЭН в гильзе | вода через колбу | замена без слива, ресурс выше | дороже, чуть медленнее прогрев |
| Оболочка AISI 321 | вода, в т.ч. жёсткая | коррозионная стойкость | для воды не ставим медь/латунь |
Частые ошибки при подборе
- Ставят сетевой ТЭН на 220 В и подают 48 В - мощность падает в разы, вода не греется.
- Берут ТЭН мощнее, чем отдают панели, и ждут быстрого нагрева, которого нет.
- На прямой MPPT-схеме не согласуют сопротивление с точкой максимальной мощности массива - панели не выходят на пик.
- Тянут 12 В на 600 Вт тонким кабелем - половина мощности греет провода.
- Забывают термостат и защиту от сухого хода - вода закипает, спираль без воды перегорает.
- объём бака, л;
- до какой температуры греть и за сколько часов;
- напряжение системы (12/24/48 В) или паспорт панелей и контроллера;
- посадочное место: диаметр фланца или резьба (M14, M18, G1¼ и т.п.);
- среда: питьевая вода, техническая, жёсткость;
- длина погружной части (высота бака), если есть ограничение.
Сколько энергии уходит на воду и хватит ли батареи
Энергию на нагрев считают по объёму и разнице температур. Нагреть 100 литров на 45 °C без учёта теплопотерь стоит около 5,2 кВт·ч. Аккумулятор с маркировкой 12,4 В и 100 А·ч запасает 1240 Вт·ч, то есть 1,24 кВт·ч. Одной такой батареи на полный цикл бойлера не хватит, поэтому её берут под дневной догрев, а вечерний нагрев оставляют на сеть или второй источник.
Ток тоже упирается в напряжение шины. Бойлер на 2 кВт через инвертор от батареи около 12 В потребует примерно 180 А по входу. Такой ток тянет за собой толстый кабель, мощный BMS и предохранители, поэтому под серьёзный нагрев берут шину 24 или 48 В, а не 12.
Совместимость с солнечным оборудованием
ТЭН изготавливаем под напряжение вашей системы: 12, 24 или 48 В. Это стандартные напряжения автономных сборок, поэтому нагреватель согласуется по питанию с массивом панелей и контроллером любого производителя. Сопротивление подбираем под напряжение аккумуляторной шины или под рабочую точку массива при прямом питании.
Наш низковольтный ТЭН ставят в системы на распространённом оборудовании:
- контроллеры MPPT и PWM: EPEVER (EPSolar), Victron, SRNE, MUST;
- инверторы: Victron, MUST, СибВольт, Delta;
- солнечные панели: Delta, Sunways, ФСМ, One-Sun;
- аккумуляторы 12/24/48 В: Delta, Ventura, LiFePO4.
Делаем низковольтные ТЭН 12/24/48 В по чертежу, 0,5-1,0 кВт, оболочка AISI 321. Партия от 1 шт, срок 7-14 рабочих дней, отгрузка СДЭК/ПЭК по РФ и в Казахстан. Заказать расчёт ТЭН
FAQ: ТЭН для нагрева воды от солнечных панелей
Можно ли поставить обычный ТЭН на 220 В и питать его от 48 В?
Нет, вода не нагреется. Мощность падает пропорционально квадрату напряжения: сетевой ТЭН на 2 кВт (220 В) при 48 В отдаст около 95 Вт. Нужен ТЭН с низким сопротивлением, рассчитанный именно на 48 В.
Какое сопротивление у ТЭН на 24 В и 600 Вт?
Около 0,96 Ом. Считается по формуле R = U²/P = 24² / 600 = 0,96 Ом. Из-за низкого сопротивления спираль внутри толще, чем у сетевого ТЭН.
Как посчитать мощность ТЭН для моего бака?
По формуле P(кВт) = 0,00116 × объём(л) × нагрев(°C) / время(ч). Для 100 л, нагрева на 40 °C за 6 часов получается около 0,77 кВт. Мощность ТЭН берут близкой к мощности массива панелей.
Нужен ли аккумулятор, чтобы греть воду от панелей?
Не обязательно. Можно питать ТЭН напрямую от массива через MPPT-контроллер (тип ELWA/my-PV) без аккумулятора, тогда сопротивление ТЭН согласуют с точкой максимальной мощности массива. Схема с аккумулятором даёт стабильное напряжение, но дороже и теряет часть энергии на заряд-разряд.
Почему выгоднее ТЭН на постоянном токе, а не через инвертор?
DC-ТЭН исключает потери на инверторе DC→AC, а это 10-15% энергии. Плюс не нужно само оборудование инвертора. Для автономного дома вне сети это меньше железа и выше отдача от панелей.
Из какого материала делать ТЭН для воды?
Оболочку из нержавейки AISI 321 (08Х18Н10Т). Она стойкая к коррозии в воде, в том числе жёсткой. Медь и латунь для агрессивной воды не подходят, их разъедает.
Можно ли заказать ТЭН нестандартной длины и с нужной резьбой?
Да, мы делаем ТЭН по чертежу под любое напряжение, сопротивление, длину и посадочное место. Партия от 1 шт, срок 7-14 рабочих дней.
