Три рабочие архитектуры

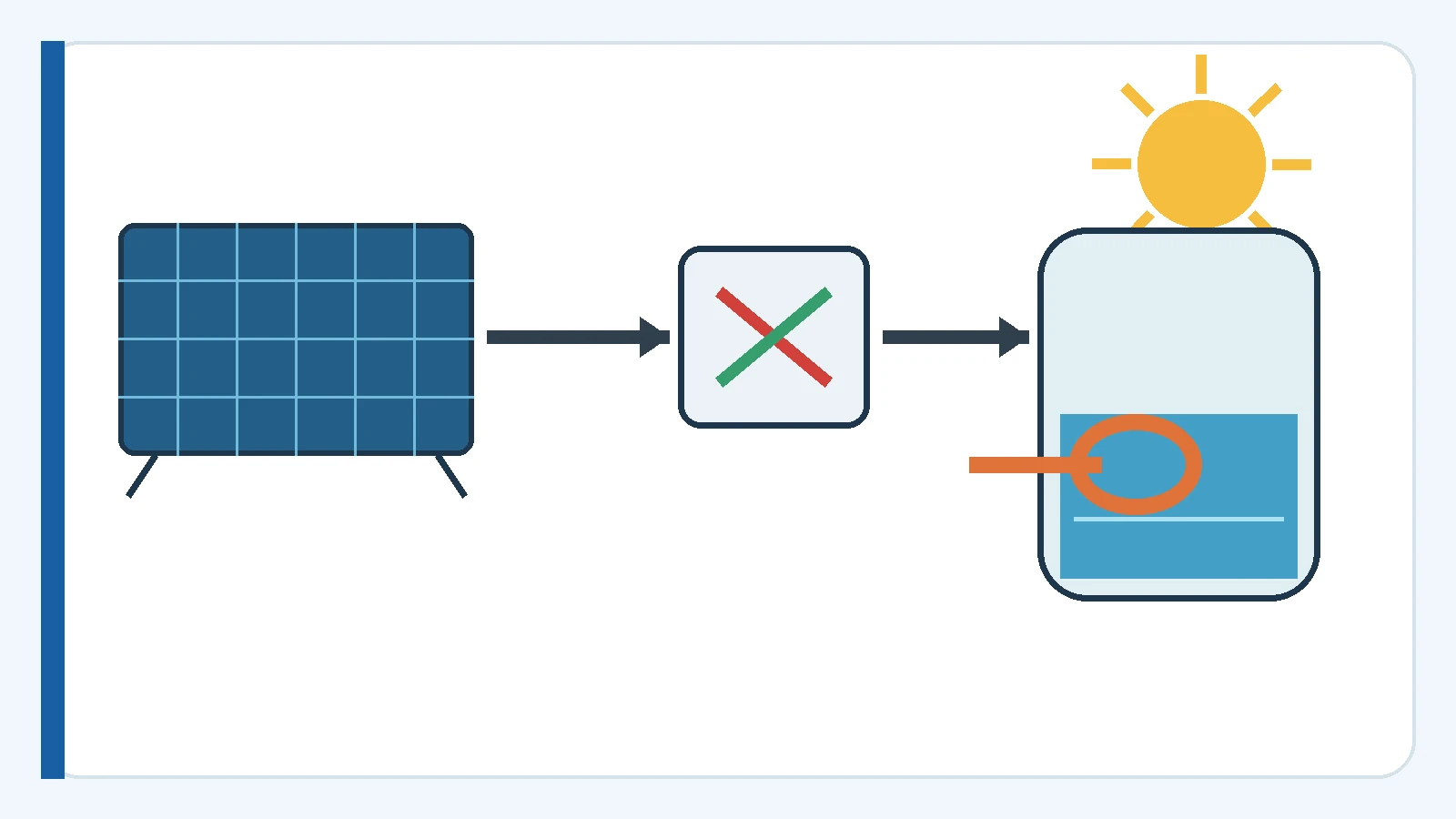

PV-массив→DC-защита→управление мощностью→ТЭН в баке

Разница между схемами находится в блоке управления мощностью. При прямом подключении резистивный ТЭН сам задаёт рабочую точку массива. Специализированный MPPT-нагреватель меняет электрический режим так, чтобы забирать больше доступной солнечной мощности. В аккумуляторной системе панели сначала заряжают батарею, а ТЭН питается от стабильной DC-шины или через инвертор.

СхемаКогда уместнаГлавное ограничение
Панели → DC-защита → ТЭНПростой дневной догрев водыНужен точный подбор сопротивления; мощность меняется с солнцем
Панели → MPPT для нагрева → ТЭННужно лучше использовать утро, вечер и облачностьКонтроллер должен быть предназначен для нагревателя, а не только для зарядки АКБ
Панели → контроллер → АКБ → инвертор/ТЭННужны стабильность и работа вне солнечных часовЦена, батарея, дополнительные преобразования и защита

Что считать до выбора оборудования

  1. Возьмите из паспорта панели Vmp, Imp, Voc, Isc и температурный коэффициент Voc.
  2. Задайте число панелей последовательно и число параллельных строк.
  3. Посчитайте рабочие параметры: Vmp массива, Imp массива и Pmp.
  4. Проверьте холодный Voc при минимальной температуре места установки.
  5. Для прямого ТЭНа получите стартовое горячее сопротивление R ≈ Vmp/Imp.
  6. По объёму воды и ΔT посчитайте требуемую энергию и доступное время солнца.

Эти расчёты уже собраны в нашем калькуляторе ТЭНа для солнечных панелей. Результат задаёт исходные данные для инженера, но не заменяет проверку ВАХ и теплового режима нагревателя.

Пример: две панели последовательно

У панели Vmp 41,5 В, Imp 13 А, Voc 49,5 В. Для двух одинаковых модулей последовательно получаем Vmp около 83 В, Imp 13 А и паспортную мощность около 1,08 кВт. Стартовое сопротивление прямого ТЭНа: 83 / 13 ≈ 6,38 Ом.

Но защиту выбирают не по 83 В. При отрицательной температуре Voc растёт. Если коэффициент Voc равен −0,25%/°C, а расчётная температура −30 °C, то холодный Voc двух панелей будет около 113 В. Разъединитель, кабельная арматура и управляющее устройство должны выдерживать именно расчётный максимум с проектным запасом.

Порядок подключения

  1. Соберите и промаркируйте одинаковые панели в рассчитанные стринги.
  2. Подключите защитное уравнивание потенциалов рам по проекту.
  3. Установите предусмотренные проектом стринговые предохранители, DC-разъединитель и УЗИП.
  4. Подайте массив на специализированный контроллер либо на рассчитанную резистивную нагрузку.
  5. Организуйте независимое ограничение температуры и защиту от сухого хода.
  6. Проверьте полярность, сопротивление изоляции, момент затяжки и отсутствие доступных токоведущих частей.
Не делайте так: не разрывайте мощную DC-цепь обычным термостатом с маркировкой только 220 В AC. Он может не погасить постоянную дугу. Термостат должен управлять аппаратом, рассчитанным на DC, либо входом специализированного контроллера.

Что важно проверить перед заказом

  • Подтверждается расчётом: параметры массива, холодный Voc, требуемая энергия воды и стартовое сопротивление.
  • Зависит от проекта: топология заземления, необходимость предохранителей по строкам, УЗИП, тип отключения и сечение кабеля.
  • Проверяется изготовителем: холодное и горячее сопротивление спирали, материал оболочки, длина, поверхностная нагрузка и посадочное место.

Частые вопросы

Можно ли подключить ТЭН к солнечной панели без аккумулятора?

Да, если сопротивление ТЭНа согласовано с массивом, а схема имеет рассчитанную DC-защиту и температурное отключение. Выработка будет зависеть от солнца.

Нужен ли обычный контроллер заряда?

Не обязательно. Для прямого нагрева применяют резистивную нагрузку или специализированный MPPT-контроллер для нагревателя. Выход Load обычного зарядного контроллера может не выдержать мощность ТЭНа.

Можно ли использовать ТЭН на 220 В?

Можно только при согласованном напряжении или через подходящий инвертор. При подаче низкого напряжения на сетевой ТЭН мощность падает пропорционально квадрату напряжения.

Где ставить термостат?

Он должен измерять температуру воды и управлять цепью способом, допустимым для постоянного тока: через DC-контактор, SSR с подходящим рейтингом или вход специализированного контроллера.
