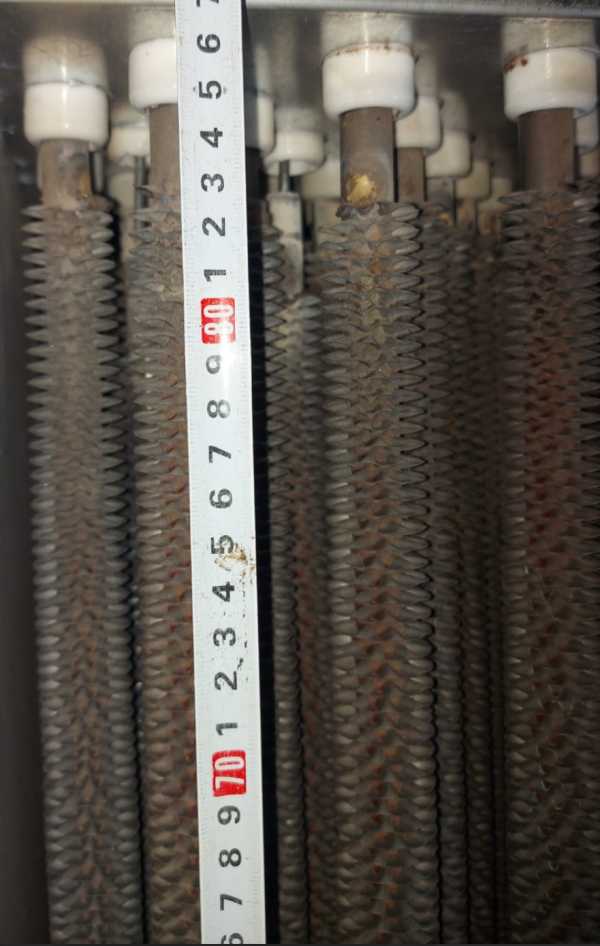

Характеристики
| Тип | Оребренный ТЭН (ТЭНР) |
|---|---|
| Мощность | 1 кВт |
Где применяется и в каком оборудовании
Воздушный оребренный ТЭН на 1 кВт применяется в электроконвекторах естественной и принудительной конвекции, калориферах (серия ЭКО и аналоги), тепловых пушках и тепловых завесах. В бытовых конвекторах отопления используется оребренная трубка, так как оребрение снижает температуру оболочки. В промышленных калориферах применяется для обогрева теплиц и других крытых помещений.
Конструкция и теплообмен
Оребрение увеличивает площадь теплообмена в 10-16 раз по сравнению с гладкой трубкой. Навивка стальной ленты на трубку создаёт дополнительную турбулизацию воздуха. Применение просечной спирально-ленточной навивки улучшает коэффициент теплоотдачи на 18-20% по сравнению со сплошной лентой.
Типовой конвектор состоит из стального корпуса, перфорированной решётки и оребрённого ТЭНа. Термостат (биметаллический или электронный) управляет включением. При перегреве срабатывает тепловая защита с автоматическим рестартом (у некоторых моделей – ручной ресет).
Допустимая нагрузка: спокойный и движущийся воздух
По ГОСТ 13268-88 оребрённые ТЭН делят на два расчётных класса: спокойный воздух (код С) – удельная нагрузка 2,2 Вт/см², температура оболочки до 450°C; движущийся воздух со скоростью от 6 м/с (код О) – нагрузка 5,5 Вт/см², та же температура оболочки. За счёт обдува вентилятором мощность на метр длины может быть увеличена в 2,5 раза.
В бытовых конвекторах без вентилятора (естественная конвекция) нагрузка ограничена 2,2 Вт/см². При установке в калорифер с принудительной конвекцией (обдув) допустимая мощность возрастает. Удельная поверхностная мощность – параметр, который учитывают при подборе.
Подбор оребрённого ТЭН
Для правильного подбора воздушного оребренного тэна необходимо знать условия эксплуатации: будет ли обдув вентилятором и его скорость, температура воздуха, требуемая мощность. Спокойный воздух – нагрузка 2,2 Вт/см², движущийся – 5,5 Вт/см². Уточните, есть ли принудительная конвекция.
Также учитывайте мощность на метр длины – для 1 кВт длина трубки рассчитывается исходя из допустимой удельной поверхностной мощности. В конвекторах с биметаллическим термостатом учитывайте гистерезис и тепловую защиту. Для теплиц и других крытых помещений предпочтителен режим с обдувом.
Возможности изготовления
По заказу делаем оребрённые ТЭН с оребрением из углеродистой или нержавеющей стали, прямой или U-образной формы, с креплением штуцером с гайкой или на фланце. Мощность – 1 кВт, напряжение уточняется по заказу.
Мы можем изготовить тэн воздушный оребренный по размерам заказчика – по чертежу, образцу или маркировке старого нагревателя. Тэнр может быть выполнен как для спокойного воздуха, так и для принудительной конвекции с увеличенной нагрузкой.
Что прислать для расчёта
Для расчёта и изготовления оребрённого ТЭН 1 кВт предоставьте следующие данные: развёрнутую длину и форму (прямой, U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения (углеродистая или нержавеющая сталь).
Обязательно укажите, есть ли обдув вентилятором и температура воздуха. Если есть старый нагреватель – пришлите фото с маркировкой или модель оборудования. Это позволит точно повторить геометрию и крепление.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли оребренный ТЭН 1 кВт к моему оборудованию?
Проверьте посадочную длину, крепление и мощность. Если ваш нагреватель имеет оребрение и мощность 1 кВт – подходит. Уточните форму и расстояние между выводами.
Нужен ли обдув вентилятором для этого ТЭН?
Обдув не обязателен – ТЭН работает и в естественной конвекции. Но если есть вентилятор, можно подать большую мощность без перегрева (до 5,5 Вт/см² вместо 2,2 Вт/см²).
Можно ли сделать другую длину или крепление?
Да, изготавливаем по вашим размерам. В заказе укажите длину, форму (прямой или U-образный), тип крепления (штуцер с гайкой или фланец).
Как проверить старый ТЭН – он оребренный, 1 кВт?
Проверьте маркировку на трубке или в документации. Измерьте сопротивление мультиметром – значение должно соответствовать паспортным данным на оборудование. Также проверьте изоляцию мегомметром.
Что прислать для расчёта нового ТЭН взамен старого?
Пришлите фото с маркировкой, укажите длину, форму, расстояние между выводами, мощность и напряжение. Если есть образец – вышлите его. Обязательно скажите, есть ли обдув.
В чём разница между нагрузкой на спокойный и движущийся воздух?
Для спокойного воздуха (естественная конвекция) допустимая удельная нагрузка 2,2 Вт/см², для движущегося (от 6 м/с) – 5,5 Вт/см². Один и тот же ТЭНР в режиме обдува может нести в 2,5 раза больше мощности без перегрева.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
