Характеристики

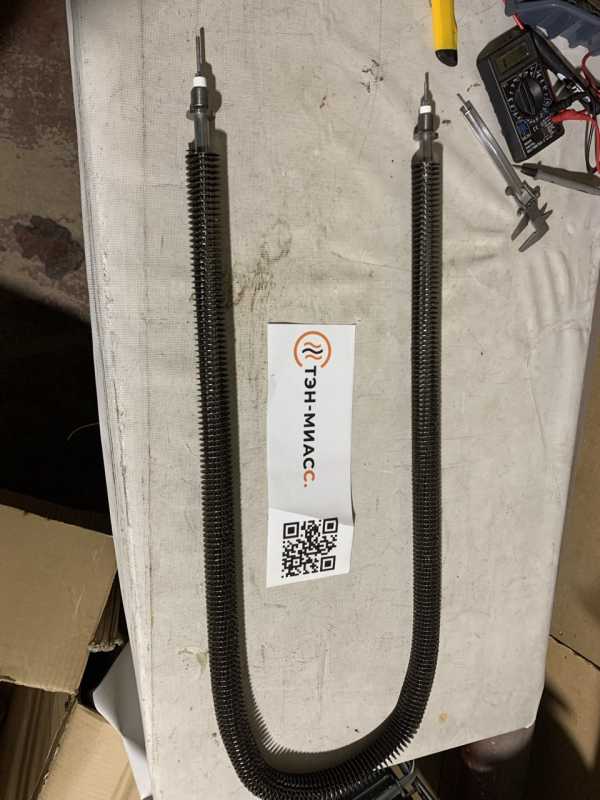

| Тип | ТЭНР (оребренный) |
|---|---|
| Развернутая длина | 168 см |
| Мощность | 3,5 кВт |
| Напряжение | 220 В |
| Диаметр оболочки | 13 мм |
| Крепление | штуцер M18x1.5 |
| Форма | Ф-2 |
| Среда | движущийся воздух (К, обдув ≥6 м/с) |
| Материал оболочки (по коду К) | жаростойкая нержавеющая сталь |
Зачем нужно оребрение
Оребрение увеличивает площадь теплообмена с воздухом. Это снижает температуру оболочки при той же мощности. При естественной конвекции оребрение обязательно, если мощность превышает допустимую для гладкой трубки. Маркировка этого ТЭНР - код среды К: движущийся воздух от 6 м/с, оболочка свыше 450°C, допустимая нагрузка до 6,5 Вт/см², материал оболочки - жаростойкая нержавеющая сталь (по ГОСТ 13268-88). Это значит, что для нормальной работы нагреватель рассчитан именно на принудительный обдув, а не на спокойный воздух.
Просечная спирально-ленточная навивка рёбер улучшает коэффициент теплоотдачи на 18-20% по сравнению со сплошной лентой за счёт турбулизации воздушного потока у поверхности.
Где применяется и в каком оборудовании
Тэн воздушный оребренный с маркировкой среды К устанавливается в оборудование с принудительным обдувом: конвекторы с вентилятором, тепловые пушки и завесы, калориферы для теплиц и обогрева сельскохозяйственных зданий (серия ЭКО и аналоги). В конвекторах без вентилятора (естественная конвекция) такой ТЭН по марке не предназначен - там обычно используют нагреватели с кодом среды С или Т.
В электроконвекторах с принудительным обдувом (типа Tizest TEC) мощность подбирается под размеры корпуса; для нашего тэнр мощностью 3,5 кВт при длине 168см обдув обязателен по марке К.
Для шкафов обогрева (требует уточнения) и аппаратных шкафов применение возможно, но нужно проверять наличие принудительной вентиляции и соответствие температурного класса.
Как подобрать ТЭНР для вашей задачи
Среда этого ТЭНР задана маркировкой - код К (движущийся воздух, обдув от 6м/с, оболочка свыше 450°C, до 6,5 Вт/см² по ГОСТ 13268-88, материал жаростойкая нержавеющая сталь). Это не параметр выбора, а заводская классификация, под которую рассчитана мощность 3,5 кВт.
Напряжение 220В - стандарт для бытовых конвекторов. Класс электрозащиты I, степень защиты IP20 - параметры корпуса готового прибора. Если оборудование имеет электронный термостат или ручной ресет, это влияет на выбор защиты ТЭН.
Типовые требования монтажа: расстояние от пола до оси ТЭН 160-180 мм, от верха до подоконника не менее 75% ширины прибора. Несоблюдение снижает теплоотдачу на 10-20%.
Как проверить старый ТЭН перед заменой
Стандартная диагностика мультиметром: проверка разрыва цепи в режиме сопротивления (бесконечность/OL - спираль оборвана, замена). Проверка сопротивления между контактным стержнем и корпусом (должно быть очень высоким; низкое значение говорит о пробое изоляции на корпус, часто после работы "на сухую" без обдува).
При частых срабатываниях тепловой защиты (ручной ресет) - устранить причину перегрева: недостаточный обдув, запылённость рёбер, превышение допустимой температуры оболочки.
Особенности конструкции оребренных ТЭН
Типовая конструкция: стальной корпус, перфорированная декоративная решётка, оребрённый воздушный ТЭН. Работает по принципу естественной конвекции (без вентилятора) или с обдувом - для данного ТЭНР (код К) это только обдув.
По заказу делаем оребрение из углеродистой или нержавеющей стали, прямую или U-образную форму, крепление штуцером с гайкой или на фланце. Размеры и мощность подбираются по чертежу или образцу.
Что прислать для расчёта
Для подбора аналога или изготовления нового тэнр необходимы:
Развёрнутая длина и форма (прямой, U-образный), расстояние между выводами.
Мощность и напряжение.
Крепление: штуцер, резьба, фланец.
Материал оребрения.
Есть ли обдув вентилятором и температура воздуха.
Модель оборудования или фото старого ТЭН с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭНР к моему оборудованию?
Сравните развёрнутую длину, мощность, напряжение и крепление с вашим старым нагревателем. Если параметры совпадают, подходит. Пришлите фото или маркировку для точной проверки.
Нужен ли обдув вентилятором для этого ТЭНР?
Да, обязателен: маркировка К означает движущийся воздух (обдув от 6м/с) - без него ресурс и температурный режим оболочки (рассчитанной на жаростойкую нержавеющую сталь, свыше 450°C) не гарантированы.
Можно ли сделать другую длину или крепление?
Да, по заказу изготавливаем ТЭНР других размеров, форм и с любым креплением (штуцер, фланец, резьба). Для расчёта нужны ваши параметры.
Как проверить старый ТЭН перед заменой?
Мультиметром проверьте цепь между выводами (должна быть не бесконечность) и сопротивление изоляции между выводом и корпусом (должно быть очень высоким). Низкое сопротивление указывает на пробой.
Что прислать для расчёта нового ТЭНР?
Пришлите развёрнутую длину, форму, мощность, напряжение, тип крепления, материал оребрения, наличие обдува и температуру воздуха. Лучше всего - фото старого нагревателя с маркировкой.
Зачем нужно оребрение и когда без него не обойтись?
Оребрение увеличивает площадь теплоотдачи, позволяя передать большую мощность без перегрева оболочки. Для этого ТЭНР (код среды К) оребрение в сочетании с обдувом от 6м/с обязательно - без принудительного обдува конструкция не рассчитана на штатную работу.
