Характеристики
| Тип | ТЭНР |
|---|---|
| Мощность | 0,35 кВт |
| Напряжение | 220 В |
| Крепление | штуцер М18х1,5 |
| Среда | движущийся воздух (К, обдув ≥6 м/с) |
| Материал оболочки (по коду К) | жаростойкая нержавеющая сталь |
Где применяется и в каком оборудовании
ТЭНР с маркировкой среды К используется в оборудовании для нагрева воздуха принудительным обдувом: тепловые пушки и завесы, калориферы для теплиц и сельскохозяйственных зданий (серия ЭКО и аналоги). В конвекторах без вентилятора (естественная конвекция) такой код среды не используется - там ставят ТЭН с кодом С или Т.
Допустимая нагрузка для кода К - до 6,5 Вт/см² (оболочка свыше 450°C, материал - жаростойкая нержавеющая сталь по ГОСТ 13268-88).
Также применяется в климатической технике для обогрева крытых помещений с принудительной вентиляцией: теплицы, склады, мастерские.
- Тепловые пушки и завесы с обдувом
- Калориферы для теплиц (серия ЭКО и аналоги)
- Электрощитовые шкафы (требует уточнения условий)
Подбор оребрённого ТЭНР
При подборе тэна оребренного учитывают мощность, напряжение, длину оребрённой части, материал оболочки и оребрения, тип крепления. У этого ТЭНР мощность 0,35 кВт, напряжение 220 В, крепление штуцер М18х1,5, а среда задана маркировкой - код К (движущийся воздух, обдув от 6м/с).
Код К по ГОСТ 13268-88 жёстко увязан с материалом оболочки: оболочка рассчитана на температуру свыше 450°C, поэтому материал - жаростойкая нержавеющая сталь (это не выбор заказчика, а требование стандарта для данного температурного класса).
Поскольку маркировка фиксирует движущийся воздух, для нормальной работы оборудование должно обеспечивать обдув от 6м/с; без него тепловой режим оболочки не гарантирован.
Материал оребрения: углеродистая или нержавеющая сталь
Материал оболочки у этого ТЭНР определён маркировкой среды (код К = жаростойкая нержавеющая сталь, температура свыше 450°C). А материал оребрения (ленты) можно заказать отдельно: углеродистую сталь или нержавеющую - выбор определяется коррозионной стойкостью, которая нужна в конкретных условиях (например, во влажных теплицах предпочтительнее нержавеющая лента).
По заказу делаем оребрение из того или другого материала - в маркировке этого ТЭНР материал ленты не указан, уточняйте при заказе.
Особенности конструкции и режимы работы

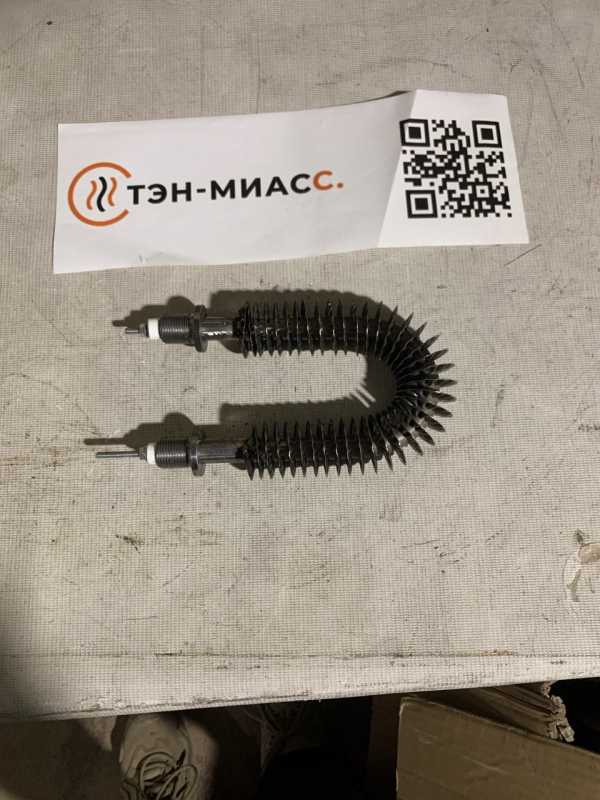

ТЭНР - это оребрённый воздушный ТЭН с трубчатой оболочкой и стальными рёбрами для увеличения теплоотдачи. У этого ТЭНР код среды К означает, что он рассчитан на работу с принудительным обдувом (движущийся воздух от 6м/с), а не на естественную конвекцию.
В оборудовании с обдувом применяется более высокая допустимая нагрузка - до 6,5 Вт/см² для кода К, против 2,2 Вт/см² у кода С (спокойный воздух, углеродистая сталь). Класс электрозащиты и степень защиты IP20 относятся к корпусу готового прибора (конвектора/калорифера), а не к самому ТЭН.
Для теплиц и крытых помещений с принудительным обдувом часто применяют калориферы, там тэнр с кодом К работает штатно.
Что прислать для расчёта
Для подбора или изготовления тэна воздушного оребренного по вашим размерам нужны следующие данные:
- Развёрнутая длина и форма (прямой, U-образный)
- Расстояние между выводами
- Мощность и напряжение
- Тип крепления (штуцер, резьба, фланец)
- Материал оребрения
- Наличие обдува вентилятором и температура воздуха
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭНР к моему оборудованию?
Проверьте мощность (0,35 кВт), напряжение (220 В), крепление (штуцер М18х1,5) и то, что ваше оборудование обеспечивает принудительный обдув (движущийся воздух от 6м/с) - маркировка К рассчитана именно на этот режим. Для точной совместимости пришлите фото или маркировку старого нагревателя.
Нужен ли обдув вентилятором для этого ТЭНР?
Да, обязателен: маркировка К означает движущийся воздух (обдув от 6м/с) и оболочку из жаростойкой нержавеющей стали, рассчитанную на температуру свыше 450°C. Без принудительного обдува эксплуатация не предусмотрена заводской классификацией.
Можно ли сделать другую длину или крепление?
Да, по заказу делаем ТЭНР с другими размерами, формой (прямой, U-образный) и креплением (штуцер, фланец, гайка). Для расчёта нужны длина, расстояние между выводами, мощность и напряжение.
Как проверить старый ТЭН перед заменой?
Измерьте сопротивление мультиметром: исправный ТЭН должен показывать расчётное сопротивление (R=U²/P). Проверьте изоляцию между выводами и оболочкой - сопротивление должно быть высоким. Осмотрите на предмет коррозии или повреждения рёбер.
Что прислать для расчёта нового ТЭНР?
Пришлите: развёрнутую длину и форму, мощность, напряжение, тип крепления, материал оребрения, наличие обдува, температуру воздуха, а также фото или маркировку старого нагревателя.
Какое оребрение выбрать: углеродистая или нержавеющая сталь?
Это касается материала ленты оребрения (материал оболочки у этого ТЭНР уже задан маркировкой - код К, жаростойкая нержавеющая сталь). Ленту выбирайте по условиям эксплуатации: для сухих помещений подходит углеродистая сталь, для влажных или коррозионных сред (например, теплиц) - нержавеющая.
