Характеристики
| Тип | ТЭНР (тэн оребренный) |
|---|---|
| Мощность | 1,75 кВт |
| Напряжение | 220 В |
| Резьба штуцера | M18x1,5 |
| Форма | Ф-2 |
| Монтажный размер | МО-75 |
| Среда | движущийся воздух (К, обдув ≥6 м/с) |
| Материал оболочки (по коду К) | жаростойкая нержавеющая сталь |
Где применяется и в каком оборудовании
ТЭНР с маркировкой среды К устанавливают в оборудование с принудительным обдувом: калориферы для обогрева теплиц и сельскохозяйственных зданий (серия ЭКО и аналоги), конвекторы с вентилятором (Tizest TEC-ED/TEC-EM), тепловые пушки и завесы. В конвекторах без вентилятора (естественная конвекция) такую маркировку обычно не ставят - там используют ТЭН с кодом С или Т.
Оборудование использует перфорированную решётку для выхода воздуха; класс электрозащиты и степень защиты IP20 относятся к корпусу прибора, а не к самому ТЭН. Для сельскохозяйственных зданий характерны калориферы с оребрённым ТЭН и обдувом.
- Калориферы для теплицы (Innovent ЭКО и аналоги)
- Конвекторы с принудительной конвекцией (Tizest TEC-ED/TEC-EM)
- Тепловые пушки и завесы с обдувом
Подбор ТЭНР по условиям эксплуатации
Маркировка среды К фиксирует условия эксплуатации этого ТЭНР: движущийся воздух от 6 м/с, оболочка свыше 450°C, допустимая удельная поверхностная мощность до 6,5 Вт/см² (код К по ГОСТ 13268-88, Табл.4), материал оболочки - жаростойкая нержавеющая сталь. Это не выбор заказчика, а заводская классификация, под которую рассчитана мощность 1,75 кВт.
Для сравнения: код С (спокойный воздух, оболочка до 450°C) допускает 2,2 Вт/см², код О (движущийся, до 450°C) - 5,5 Вт/см². Код К рассчитан на более высокую нагрузку именно потому, что требует обязательного обдува - без него тепловой режим оболочки не гарантирован.
Конструктивные особенности оребрённых ТЭН
Оребрение увеличивает площадь теплообмена в 10-16 раз по сравнению с гладкой трубкой. Это позволяет при одинаковой мощности работать при более низкой температуре оболочки (ориентир 300-400°C). Коэффициент оребрения (отношение площади оребрённой трубы к голой) в исследованных конструкциях - от 5,8 до 22,6.

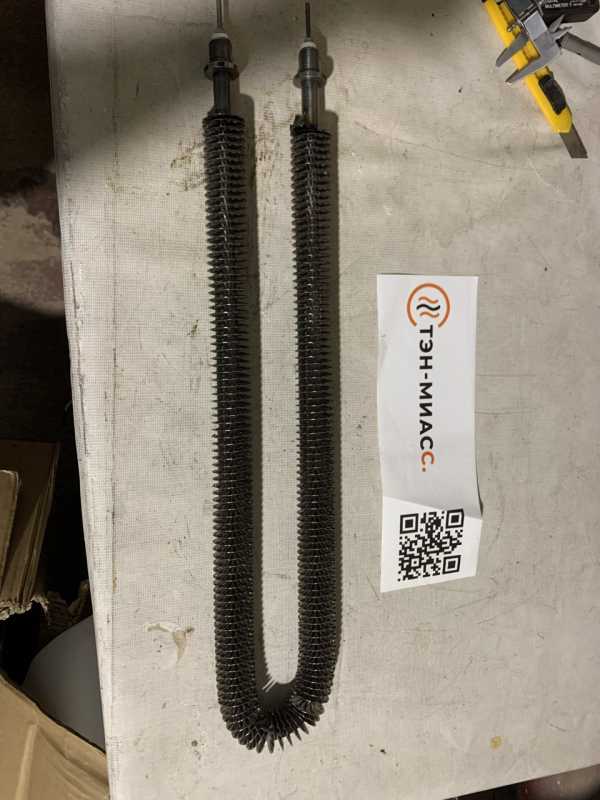

По заказу делаем оребрение из углеродистой или нержавеющей стали, прямую или U-образную форму (Ф-2), крепление штуцером с гайкой (шц м18x1,5) или на фланце. Длину, мощность и напряжение подбираем по чертежу или образцу.
Влияние обдува на допустимую нагрузку
Принудительная конвекция (обдув) снижает температуру оболочки, что и позволяет коду К нести повышенную нагрузку - до 6,5 Вт/см² против 2,2 Вт/см² у кода С для спокойного воздуха. Производители канальных нагревателей (МАКСАЭРО ЭНК, DRE) указывают минимальную скорость обдува 1-2 м/с, что ниже порога 6 м/с из ГОСТ - этот порог задаёт границу между расчётными классами, а не минимальную скорость конкретного изделия, но для данного ТЭНР (код К) обдув остаётся обязательным условием эксплуатации.
Такой же оребрённый ТЭН, но с кодом С или Т (спокойный воздух), ставят в бытовые конвекторы без вентилятора - там нагрузка ограничена 2-3 Вт/см² по внутреннему эталону. Для ТЭНР с кодом К этот режим не предусмотрен: для номинальной мощности 1,75 кВт нужен обдув.
Что прислать для расчёта
Для точного подбора тэнр нужны: развёрнутая длина и форма (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения. Обязательно укажите, есть ли обдув вентилятором и температура воздуха.
Если заменяете старый нагреватель, пришлите фото с маркировкой или модель оборудования. Это позволит определить габариты и условия работы - спокойный или движущийся воздух, класс электрозащиты, наличие биметаллического термостата.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭНР к моему оборудованию?
Проверьте мощность (1,75 кВт), напряжение (220 В), резьбу штуцера (M18x1,5), форму (Ф-2) и наличие принудительного обдува в вашем оборудовании - маркировка К рассчитана именно на движущийся воздух. Для точной совместимости уточните размеры и режим эксплуатации.
Нужен ли обдув вентилятором для этого ТЭНР?
Да, обязателен: маркировка К означает движущийся воздух (обдув от 6 м/с) и оболочку из жаростойкой нержавеющей стали для температуры свыше 450°C. Без обдува штатная работа не предусмотрена - используйте конвектор или калорифер с вентилятором.
Можно ли сделать другую длину или крепление?
Да, по заказу делаем оребрённые ТЭН любой длины, формы (прямой или U-образной) и крепления (штуцер, фланец). Укажите требуемые размеры и тип монтажа.
Как проверить старый ТЭН перед заменой?
Измерьте сопротивление между выводами и на корпус (должно быть бесконечность). Проверьте маркировку: мощность, напряжение, длину, резьбу. Сравните с параметрами нового ТЭНР.
Что прислать для расчёта нового ТЭНР?
Пришлите чертёж или фото старого нагревателя с размерами, мощность, напряжение, тип крепления и материал оребрения. Укажите, есть ли обдув и температура воздуха.
Какую нагрузку выдерживает ТЭНР в спокойном и движущемся воздухе?
Это зависит от кода среды в маркировке. Для спокойного воздуха: код С (оболочка до 450°C, углеродистая сталь) - 2,2 Вт/см², код Т (свыше 450°C, нержавеющая сталь) - 5,0 Вт/см². Для движущегося воздуха (обдув от 6 м/с): код О - 5,5 Вт/см², код К (свыше 450°C, нержавеющая сталь) - 6,5 Вт/см². У этого ТЭНР маркировка К, поэтому обдув обязателен, а допустимая нагрузка - до 6,5 Вт/см².
