Характеристики
| Тип | ТЭНП (патронный) |
|---|---|
| Диаметр | 12 мм |
| Длина | 250 мм |
| Мощность | 0.5 кВт |
| Напряжение | 220 В |
Где применяется и в каком оборудовании
Патронный нагреватель ТЭНП12.250.0,5.220 устанавливается в лабораторное и аналитическое оборудование, включая элементные анализаторы. Используется в технологических баках и емкостях с резьбовой муфтой G1 1/2 для нагрева воды или слабых кислотных/щелочных растворов.
Также патронный тэн подходит для предпусковых подогревателей двигателя: подогрев антифриза или подогрев масла в картере с термосифонной циркуляцией.
- Лабораторные анализаторы и измерительные узлы
- Емкости с резьбовым штуцером G1 1/2
- Предпусковые подогреватели (подогрев масла и антифриза)
Посадка в отверстие: почему зазор решает ресурс
При нагреве корпус патронного тэн расширяется. Если посадочное отверстие выполнено без зазора, возникают механические напряжения, которые сокращают срок службы. Рекомендуемый зазор выбирается с учетом теплового расширения материала оболочки (нержавеющая сталь 304 или углеродистая) и уточняется под конкретный чертёж.
У патронных нагревателей есть необогреваемые участки по торцам: со стороны выводов 1.5–3 см, с глухой стороны 1 см. Это нужно учитывать при расчёте глубины отверстия. Для точной посадки измеряйте внутреннее сопротивление нагревателя мультиметром и проверяйте изоляцию.
Конструкция и особенности

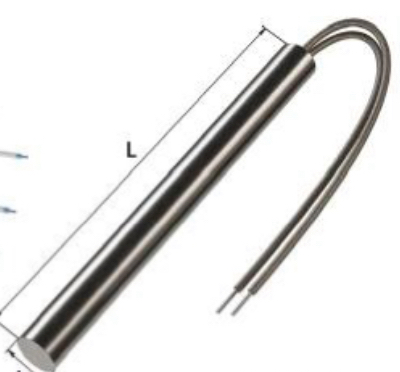

ТЭНП12.250.0,5.220: патронный тэн с нихромовой спиралью внутри герметичного корпуса, диаметр оболочки 12 мм. Развёрнутая длина 250 мм, мощность 0.5 кВт, напряжение 220 В.
По заказу делаем угловой вывод, резьбовой штуцер (M10–M27, G1/2, G3/4, G1, G1 1/4) из латуни или нержавейки. Встроенная термопара доступна при диаметре до 16 мм, это актуально для компактных узлов, например, электропаяльника непрерывного нагрева. Также возможна защита вывода металлорукавом.
Подбор патронного ТЭН
Для подбора патронного нагревателя нужны: диаметр и длина посадочного отверстия, мощность и напряжение, тип вывода и длина провода. Учитывайте рабочее давление бар (не более 10 бар для систем с жидкостью) и среду нагрева (вода, масло, антифриз).
Если старый нагреватель вышел из строя, измерьте мультиметром внутреннее сопротивление нагревателя и проверьте изоляцию. Для точного заказа прислать фото или маркировку. По вашему образцу сделаем ТЭНП с нужными параметрами, включая длину холодной зоны.
Возможности изготовления
Патронные нагреватели делаем по размерам заказчика: диаметр, длина, мощность, напряжение и исполнение вывода берём из чертежа, образца или маркировки старого нагревателя. По заказу: провод нужной длины в термостойкой изоляции, защита вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец, встроенная термопара.
Для лабораторных узлов доступна встроенная термопара до 16 мм. Все изделия проходят проверку внутреннего сопротивления нагревателя и герметичности.
Что прислать для расчёта
Для расчёта нового патронного тэн необходимы: диаметр нагревателя и диаметр посадочного отверстия, длина и длина холодной зоны, мощность и напряжение, тип вывода и длина провода, нужна ли защита вывода.
Укажите рабочую температуру и что нагреваем (вода, масло, антифриз). Если есть модель оборудования или фото старого ТЭН с маркировкой, это ускорит подбор. Для предпускового подогревателя двигателя важны условия монтажа и термосифонная циркуляция.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию?
Сверьте диаметр и длину посадочного отверстия, мощность и напряжение. Учтите зазор для теплового расширения. Если есть старый нагреватель, измерьте его параметры мультиметром.
Какой нужен зазор в отверстии?
Зазор зависит от диаметра и материала корпуса. Для ТЭНП 12 мм из нержавеющей стали 304 зазор подбирается с учётом теплового расширения, чтобы предотвратить разрушение оболочки; точное значение уточняется под чертёж.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем провод нужной длины в термостойкой изоляции, защиту металлорукавом, угловой вывод, резьбовой штуцер или фланец. Также возможна встроенная термопара при диаметре до 16 мм.
Как проверить старый ТЭН?
Используйте мультиметр: измерьте внутреннее сопротивление нагревателя (должно соответствовать мощности) и сопротивление изоляции между корпусом и выводами. Если сопротивление изоляции низкое, нагреватель неисправен.
Что прислать для расчёта?
Пришлите диаметр и длину посадочного отверстия, мощность, напряжение, тип вывода, длину провода, рабочую температуру и среду нагрева. При наличии приложите фото старого ТЭН с маркировкой или модель оборудования.
Почему зазор важен для ресурса?
При нагреве корпус патронного тэн расширяется. Без зазора возникают напряжения, которые приводят к деформации или разрушению оболочки. Зазор, подобранный с учетом допусков и теплового расширения, позволяет корпусу свободно расширяться, продлевая срок службы.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
