Характеристики
| Тип | Патронный |
|---|---|
| Защита вывода | Металлоплетка (металлорукав) |
| Диаметр | По заказу |
| Длина | По заказу |
| Мощность | По заказу |
| Напряжение | По заказу |
Где применяется и в каком оборудовании
Патронный тэн в металлорукаве устанавливается в оборудование через резьбовую муфту или фланец. Основные области: предпусковые подогреватели двигателя (встройка в блок цилиндров или патрубок системы охлаждения для подогрева антифриза), лабораторное и аналитическое оборудование (элементные анализаторы, mantle heater), технологические баки и емкости с резьбовой муфтой G1 1/2 для нагрева воды и слабых растворов, хотэнды 3D-принтеров (картридж 12В 40Вт или 24В 40Вт).
Также используется как погружной нагреватель бака для подогрева масла в картере.
- Предпусковые подогреватели двигателя
- Лабораторное и аналитическое оборудование
- Технологические баки и емкости
- Хотэнды 3D-принтеров
Подбор патронного ТЭН по удельной мощности
Удельная мощность (Вт/см2) определяет нагрев и срок службы. Для воды и слабых растворов выбирают значения по стандартным рекомендациям производителей. Для масел и антифриза - с учетом теплоотвода. У некоторых производителей рабочая температура патронного ТЭН достигает 500°C при удельной мощности 50 Вт/см2.
Выбор зависит от рабочей температуры, среды и условий теплоотвода. При высокой удельной мощности требуется принудительная циркуляция или хороший контакт с нагреваемой деталью. В паспортах ТЭНП указывают допустимую удельную мощность для разных сред.
Конструкция и исполнение

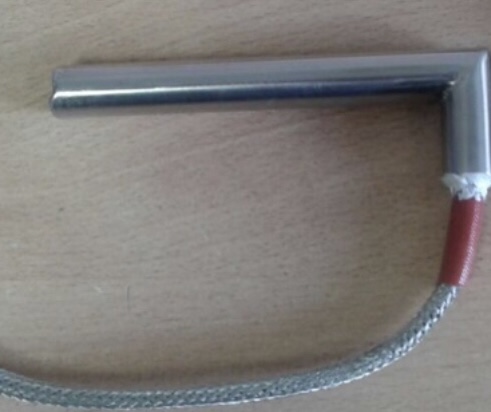

Патронный ТЭН в металлоплетке имеет нихромовую спираль, изолированную периклазом, в герметичном корпусе из нержавейки. Вывод защищен металлорукавом (металлоплеткой) от механических повреждений и высоких температур.
По заказу делаем: провод нужной длины в термостойкой изоляции, угловой вывод, резьбовой штуцер бака (латунь, нержавейка, углеродистая сталь) или фланец, встроенную термопару (возможна при диаметре корпуса до 16 мм).
Рабочее давление бар - до 10 бар для стандартных исполнений. Нагревательная спираль - из сплава с высоким удельным электрическим сопротивлением, оболочка - из нержавеющей стали.
Возможности изготовления по заказу
Патронные ТЭН делаем по размерам заказчика: диаметр, длина, мощность, напряжение и исполнение вывода берём из чертежа, образца или маркировки старого нагревателя.
По заказу: провод нужной длины в термостойкой изоляции, защита вывода металлорукавом или оплёткой (уже входит в базовое исполнение), угловой вывод, резьбовой штуцер или фланец, встроенная термопара. Возможно изготовление картриджей 12В 40Вт и 24В 40Вт для хотэндов.
Что прислать для расчёта
Для точного изготовления патронного нагревателя необходимы: диаметр посадочного отверстия и диаметр нагревателя, длина и длина холодной зоны, мощность и напряжение, тип вывода и длина провода, нужна ли защита (металлорукав уже входит), рабочая температура и что нагреваем, модель оборудования или фото старого ТЭН с маркировкой.
Также укажите, нужен ли резьбовой штуцер или фланец, и есть ли ограничения по месту установки. По этим данным рассчитаем внутреннее сопротивление нагревателя и удельную мощность.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли патронный тэн в металлорукаве к моему оборудованию?
Для проверки совместимости нужны посадочный диаметр, длина, мощность и тип крепления. Если у вас резьбовая муфта G1 1/2 или другой стандарт, подберем штуцер. Пришлите фото или маркировку старого нагревателя.
Какой нужен зазор между ТЭН и посадочным отверстием?
Зазор зависит от диаметра и условий посадки. Обычно он минимальный для плотной посадки. Уточните диаметр отверстия при заказе, мы рассчитаем.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем провод любой длины в термостойкой изоляции, угловой вывод, защиту металлорукавом. Укажите нужную длину и тип вывода при заказе.
Как проверить старый патронный ТЭН перед заказом?
Измерьте мультиметром сопротивление между выводами (расчетное по мощности и напряжению) и сопротивление изоляции между выводом и корпусом (должно соответствовать нормам). Сравните с паспортными данными.
Что прислать для расчёта нового патронного нагревателя?
Пришлите диаметр и длину старого ТЭН, мощность и напряжение (если известны), рабочую температуру, среду нагрева, фото с маркировкой. Если есть чертеж посадочного места - приложите его.
Как выбрать удельную мощность патронного ТЭН под мою задачу?
Удельная мощность зависит от среды и условий теплоотвода. Для воды и слабых растворов - по рекомендациям, для масел и антифриза - с учетом циркуляции. У некоторых производителей возможна удельная мощность до 50 Вт/см2 при 500°C. Уточните рабочую температуру.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
