Характеристики
| Диаметр | 20 мм |
|---|---|
| Длина | 300 мм |
| Мощность | 1500 Вт |
| Напряжение | 380 В |
| Длина выводов | 2200 мм |

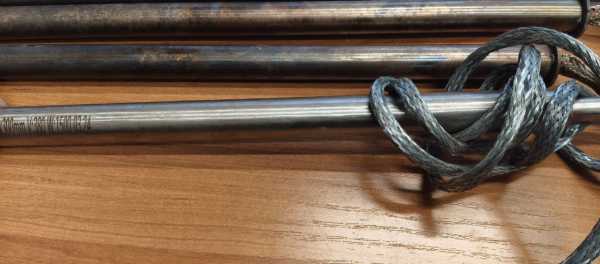

| Тип вывода | Металлическая оплетка |
Где применяется патронный ТЭН
Патронный ТЭН применяется в технологических баках и емкостях с резьбовой муфтой для нагрева воды и слабых растворов. Также используется в лабораторных нагревателях, элементных анализаторах, электропаяльниках непрерывного нагрева и хотэндах 3D-принтеров. Возможен подогрев масла в картере и антифриза в предпусковых подогревателях двигателя.
Как подобрать патронный ТЭН по удельной мощности
Удельная мощность патронного ТЭН рассчитывается исходя из площади поверхности и условий эксплуатации. Для воды и слабых растворов допустимые значения выше, чем для масел. Внутреннее сопротивление нагревателя зависит от нихромовой спирали, часто из сплава 2080. Стандартная рабочая температура до 300°C, по запросу – до 500°C.
Конструкция и варианты выводов патронного нагревателя
Патронный ТЭН (ТЭНП) состоит из металлического корпуса и нихромовой спирали. Вывод выполнен в металлорукаве, также возможен нагревательный шнур в термостойкой изоляции. По заказу устанавливаем встроенную термопару до 16 мм или резьбовой штуцер. Такая конструкция напоминает mantle heater.
Удельная мощность и долговечность патронного ТЭН
При выборе патронного ТЭН важно не превышать допустимую удельную мощность. Например, для подогрева масла в картере двигателя требуется низкая удельная мощность, иначе нагреватель быстро выйдет из строя. Для воды можно выше.
Монтаж патронного ТЭН в оборудование
Патронный ТЭН устанавливается в посадочное отверстие с резьбовой муфтой. Зазор между корпусом и стенками подбирается под конкретную конструкцию узла и среду нагрева, точное значение уточняется при заказе.
Что прислать для расчёта патронного ТЭН
Для точного подбора патронного нагревателя укажите: диаметр посадочного отверстия, длину нагревателя, мощность и напряжение, тип вывода и длину провода, рабочую температуру и среду нагрева. Если есть старый ТЭН, пришлите фото с маркировкой. Например, для хотэнда 3D-принтера часто нужен картридж 12В 40Вт.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот патронный ТЭН к моему оборудованию?
Патронный ТЭН подходит, если совпадают диаметр, длина, мощность и напряжение. Уточните посадочное отверстие и среду нагрева.
Какой нужен зазор в отверстии для патронного ТЭН?
Зазор между корпусом ТЭН и стенкой отверстия подбирается под конкретный узел и условия эксплуатации, точное значение уточняется при заказе. Допуски ГОСТ 13268-88 на диаметр оболочки относятся к трубчатым ТЭН, а не к патронным, и для посадочного зазора не применяются.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем другой вывод: металлорукав, термостойкий провод нужной длины, шнур с вилкой, контактная шпилька, угловой вывод.
Как проверить старый патронный ТЭН?
Проверьте целостность оболочки, измерьте сопротивление мультиметром. Сравните с паспортными данными. Если сопротивление близко к расчетному (R=U²/P), ТЭН исправен.
Что прислать для расчёта патронного ТЭН?
Пришлите чертеж или фото старого ТЭН с маркировкой, укажите диаметр, длину, мощность, напряжение, тип вывода, рабочую температуру и среду.
Как выбрать удельную мощность патронного ТЭН под задачу?
Удельная мощность выбирается исходя из условий теплоотвода. Для воды допустимая удельная мощность выше, для масла - ниже. Завышение снижает ресурс.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
