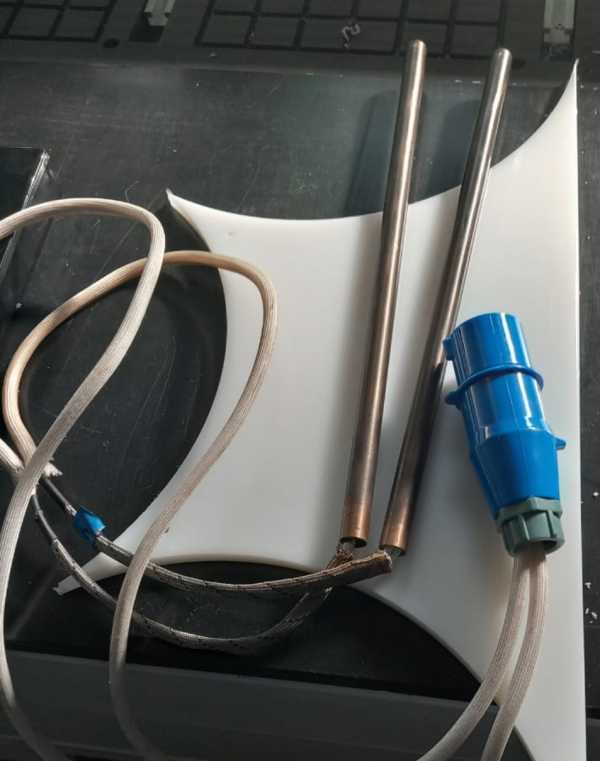

Характеристики
| Тип | Патронный ТЭН |
|---|---|
| Форма | Металлическая трубка |
| Нагреватель | Керамический |
Где применяется и в каком оборудовании
Патронный нагреватель устанавливается в предпусковые подогреватели двигателя: в блок цилиндров или патрубок системы охлаждения. Там он греет охлаждающую жидкость, циркуляция идёт термосифонным способом без насоса.
Используется в технологических баках и емкостях с резьбовой муфтой G1 1/2 для нагрева воды и слабых кислотных/щелочных растворов. Рабочее давление не более 10 бар.
В лабораторном и аналитическом оборудовании, элементных анализаторах, а также в электропаяльниках непрерывного нагрева (например, ЭПСН).
Картриджные нагреватели хотэнда 6x20 мм совместимы с 3D-принтерами: Creality, Ender, Anet и другими.
Подбор патронного ТЭН
Для подбора нужны: диаметр нагревателя и посадочного отверстия, длина и длина холодной зоны, мощность и напряжение, тип вывода и длина провода, рабочая температура и среда нагрева.
Диаметр трубчатых электронагревателей обычно 6-24 мм. Для плотной посадки зазор в отверстии должен быть минимальным, чтобы обеспечить теплопередачу.
Удельная мощность зарубежных картриджных нагревателей 10-100 Вт/дюйм² (1.5-15.5 Вт/см²). Время разогрева 1-10 минут. Оболочка патронных ТЭН обычно из нержавеющей стали (например, марки 304), нагревательная спираль - из сплава с высоким удельным сопротивлением.
Проверка патронного ТЭН мультиметром и мегаомметром
Перед установкой проверьте сопротивление нагревателя мультиметром. Сравните полученное значение с расчётным для вашей мощности и напряжения. Отклонение более 10% указывает на неисправность.
Мегаомметром измерьте сопротивление изоляции между корпусом и выводами. Норма - высокое сопротивление изоляции. При низких значениях нагреватель не использовать.
Конструкция и возможности изготовления
Патронные ТЭН делаем по размерам заказчика: диаметр, длина, мощность, напряжение и исполнение вывода берём из чертежа, образца или маркировки.
По заказу: провод нужной длины в термостойкой изоляции, защита вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец, встроенная термопара (доступна при диаметре корпуса до 16 мм).
Особенности керамического нагревателя
Керамический патронный нагреватель содержит нихромовую спираль, которая обеспечивает равномерный нагрев. В электропаяльниках непрерывного нагрева такой элемент регулирует мощность и температуру жала.
Керамика устойчива к высоким температурам и коррозии, что продлевает срок службы в агрессивных средах.
Что прислать для расчёта
Для расчёта нового патронного ТЭН предоставьте: диаметр и длину нагревателя, мощность и напряжение, тип вывода (провод, шпилька, вилка), длину провода и нужна ли защита металлорукавом.
Укажите рабочую температуру и что нагреваете (воздух, жидкость, металл). Если есть модель оборудования или фото старого нагревателя с маркировкой - это ускорит подбор.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли патронный ТЭН к моему оборудованию?
Для проверки совместимости нужны диаметр посадочного отверстия, длина, мощность и напряжение. Если нагреватель встраивается в бак или подогреватель, уточните тип резьбового штуцера и рабочее давление.
Какой нужен зазор в отверстии для патронного ТЭН?
Зазор должен быть минимальным для плотного контакта и хорошей теплопередачи. Точный допуск посадки уточните по чертежу оборудования.
Можно ли сделать другой вывод или длину провода?
Да, по заказу меняем тип вывода: провод в металлорукаве, термостойкий шнур с вилкой, приваренная шпилька М6. Длину провода делаем по вашему запросу.
Как проверить старый патронный ТЭН?
Мультиметром измерьте сопротивление между выводами. Сравните с расчётным значением для вашей мощности и напряжения. Мегаомметром проверьте изоляцию между корпусом и выводами. Если сопротивление изоляции низкое, нагреватель неисправен.
Что прислать для расчёта нового нагревателя?
Пришлите диаметр, длину, мощность, напряжение, тип вывода, длину провода, рабочую температуру и что нагреваете. Желательно фото старого ТЭН с маркировкой или модель оборудования.
Как проверить патронный ТЭН мультиметром и мегаомметром?
Мультиметром замерьте сопротивление спирали. Мегаомметром проверьте сопротивление изоляции. При нормальных значениях нагреватель исправен. Если изоляция нарушена, использовать нельзя.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
