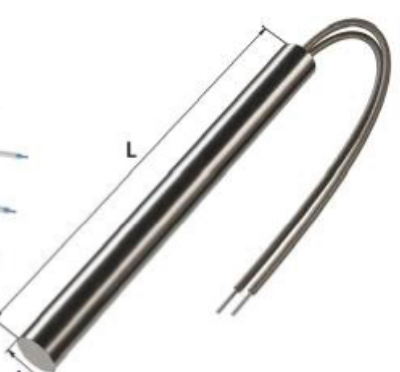

Характеристики
| Тип | патронный |
|---|---|
| Напряжение | 220В |
| Мощность | 750Вт |
Где применяется патронный ТЭН 220В 750Вт
Патронный нагреватель устанавливается в технологические баки и емкости с резьбовой муфтой для нагрева воды, слабых кислотных и щелочных растворов. Также используется в предпусковых подогревателях двигателя: для подогрева масла в картере или охлаждающей жидкости с термосифонной циркуляцией.
В лабораторном и аналитическом оборудовании, например в элементных анализаторах, патронный ТЭН применяется как нагревательный элемент для создания и поддержания рабочей температуры.
В электропаяльниках непрерывного нагрева (типа ЭПСН-65Вт/220В) нихромовая спираль или керамический элемент регулирует мощность и температуру жала. Время разогрева до номинальной температуры: не более 8 минут.
Как подобрать патронный нагреватель
Для подбора патронного ТЭН необходимо знать диаметр посадочного отверстия и длину холодной зоны. Напряжение и мощность выбираются исходя из требуемой температуры и объема среды. Стандартные напряжения: 12В, 24В, 36В, 110В, 220В, 380В - другие значения возможны по запросу.
Удельная мощность влияет на рабочую температуру: у некоторых производителей патронный нагреватель достигает 500°C при 50 Вт/см². Для воды и слабых растворов достаточно более низких значений. Корпус ТЭН выполняется герметичным, что важно для погружного нагревателя бака.
Тип вывода выбирается под условия эксплуатации: провод в металлической оплетке (металлорукаве), термостойкий шнур с вилкой, приваренная контактная шпилька М6. Для агрессивных сред штуцер делают из нержавеющей или углеродистой стали либо латуни.
Проверка патронного ТЭН мультиметром и мегаомметром
Перед установкой нового или после извлечения старого нагревателя необходимо провести проверку патронного ТЭН мультиметром и мегаомметром. Мультиметр позволяет измерить внутреннее сопротивление нагревателя - оно должно соответствовать расчетному значению для данной мощности и напряжения.
Мегаомметром проверяют сопротивление изоляции между выводами и корпусом. Для исправного патронного нагревателя оно должно быть не менее допустимого значения, указанного в паспорте ТЭНП. Если показания ниже - возможен пробой изоляции, такой нагреватель использовать нельзя.
Также визуально осмотрите корпус на наличие трещин и деформаций. Убедитесь, что резьбовой штуцер бака соответствует резьбе нагревателя (M10-M27, G1/2, G3/4, G1, G1 1/4).
Исполнение выводов и дополнительные опции
Стандартные исполнения выводов патронного ТЭН: провод в металлической оплётке (металлорукаве), термостойкий шнур с вилкой, приваренная контактная шпилька М6. По заказу возможен угловой вывод, резьбовой штуцер или фланец, встроенная термопара.
Корпус выполняется герметичным; материал штуцера подбирается под среду - нержавеющая или углеродистая сталь, латунь. Для нагревательного элемента применяется нихромовая спираль (сплав 2080). Рабочее давление бака должно быть согласовано с конструкцией нагревателя.
Нагреватели для предпусковых подогревателей двигателя могут иметь специальное исполнение для встройки в блок цилиндров или патрубок системы охлаждения. Для лабораторного оборудования и элементных анализаторов исполнение вывода подбирается под установку в прибор.
Что прислать для расчёта патронного ТЭН
Для изготовления патронного ТЭН по вашим размерам необходимы следующие данные: диаметр нагревателя и диаметр посадочного отверстия, длина и длина холодной зоны, мощность и напряжение, тип вывода и длина провода, нужна ли защита вывода (металлорукав, оплётка).
Укажите рабочую температуру и что именно нагревается (вода, масло, раствор). Желательно прислать модель оборудования или фото старого ТЭН с маркировкой. Если есть чертёж или образец - это ускорит расчёт.
По заказу делаем патронные нагреватели с резьбовым штуцером или фланцем, встроенной термопарой до 16мм, угловым выводом. Возможно исполнение с нагревательным шнуром нужной длины в термостойкой изоляции.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли патронный ТЭН 220В 750Вт к моему оборудованию?
Проверьте диаметр посадочного отверстия и резьбу штуцера (M10-M27, G1/2, G3/4, G1, G1 1/4). Напряжение и мощность должны соответствовать параметрам вашего устройства. Если есть сомнения, пришлите модель оборудования или фото старого нагревателя.
Какой нужен зазор между патронным ТЭН и отверстием?
Зазор зависит от диаметра нагревателя и материала корпуса. Обычно достаточно минимального зазора для плотной посадки. Точное значение уточняйте по чертежу или образцу.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем патронные ТЭН с любым типом вывода: провод в металлорукаве, термостойкий шнур, шпилька М6, угловой вывод. Длину провода и защиту выбираете вы.
Как проверить старый патронный ТЭН?
Используйте мультиметр для измерения внутреннего сопротивления нагревателя и мегаомметр для проверки изоляции между выводами и корпусом. Сравните с номинальными значениями. Если сопротивление изоляции ниже нормы, нагреватель неисправен.
Что прислать для расчёта нового патронного ТЭН?
Необходимы: диаметр и длина нагревателя, длина холодной зоны, мощность, напряжение, тип вывода, длина провода, рабочая температура и среда. Желательно фото или чертёж старого нагревателя с маркировкой.
Как проверить патронный ТЭН мультиметром и мегаомметром?
Мультиметром измерьте сопротивление между выводами - оно должно соответствовать расчётному для данной мощности и напряжения. Мегаомметром проверьте сопротивление изоляции между выводами и корпусом - оно должно быть не менее нормы, установленной для ТЭНП. При несоответствии нагреватель бракуется.
