Характеристики

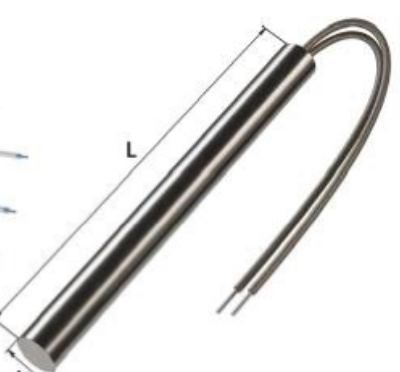

| Диаметр | 6,5 мм |
|---|---|
| Длина | 130 мм |
| Стандарт | ГОСТ |
Где применяется и в каком оборудовании
Патронный нагреватель ТЭНП 6,5х130 ГОСТ устанавливается в оборудование, где требуется нагрев через посадку в отверстие. Основные области применения: лабораторное и аналитическое оборудование, элементные анализаторы, хотэнды 3D-принтеров (FDM-печать), электропаяльники непрерывного нагрева, технологические баки и емкости с резьбовой муфтой (вода, слабые кислотные/щелочные растворы). Также используется в предпусковых подогревателях двигателя и для подогрева масла в картере.
В баках с резьбовым штуцером возможна термосифонная циркуляция без насоса. Рабочее давление в системе до 10 бар. При установке через муфту нагреватель работает как погружной нагреватель бака.
- Лабораторное и аналитическое оборудование, элементные анализаторы
- Хотэнды 3D-принтеров (FDM-печать)
- Электропаяльники непрерывного нагрева
- Технологические баки и емкости с резьбовой муфтой (вода, слабые кислотные/щелочные растворы)
Посадка в отверстие: почему зазор решает ресурс
Для посадки патронного ТЭН в металл рекомендуется отверстие по H7 (развёртка). Зазор на сторону должен быть менее 0,05 мм. Допускается до 0,1 мм в зависимости от задачи, но увеличение зазора снижает теплопередачу и ресурс нагревателя.
При плохом контакте возрастает температура спирали, что меняет внутреннее сопротивление нагревателя и ускоряет износ. Плотная посадка (менее 0,05 мм) обеспечивает максимальный теплоотвод и долговечность.
Подбор патронного нагревателя
При подборе ТЭНП учитывайте диаметр посадочного отверстия, длину нагревателя, мощность и напряжение. Рабочая температура на поверхности стандартно 300°C, по запросу до 500°C и выше. Материал оболочки: нержавеющая сталь, по запросу углеродистая.
Для хотэндов 3D-принтеров распространены картриджи 12В 40Вт. Удельная мощность 10-100 Вт/дюйм² (1,5-15,5 Вт/см²). Время разогрева 1-10 минут. Внутри нагревателя: нихромовая спираль.
Возможности изготовления
По заказу делаем патронные ТЭН по размерам заказчика: диаметр, длина, мощность, напряжение и исполнение вывода берём из чертежа, образца или маркировки старого нагревателя. ЭНП нагреватель изготавливается с проводом нужной длины в термостойкой изоляции (нагревательный шнур).
Дополнительно: защита вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец, встроенная термопара (до 16 мм).
Особенности конструкции
Патронный нагреватель ТЭНП выполняется в оболочке из нержавеющей стали. Внутри: нихромовая спираль, обеспечивающая нагрев. Для электропаяльников требуется лужение жала перед началом эксплуатации.
Время разогрева до номинальной температуры: не более 8 минут. Рабочее давление в системе с резьбовой муфтой: до 10 бар.
Что прислать для расчёта
Для расчёта патронного нагревателя необходимо предоставить следующие данные:
- Диаметр посадочного отверстия
- Длина нагревателя и длина холодной зоны
- Мощность и напряжение
- Тип вывода, длина провода, нужна ли защита
- Рабочая температура и что нагреваем
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли патронный нагреватель ТЭНП 6,5х130 к моему оборудованию?
Проверьте диаметр посадочного отверстия (6,5 мм) и длину (130 мм). Если размеры совпадают, нагреватель подходит. Для точной совместимости уточните мощность и напряжение по старому ТЭН.
Какой зазор нужен в посадочном отверстии?
Рекомендуется отверстие по H7 с зазором на сторону менее 0,05 мм. Допускается до 0,1 мм, но это снижает ресурс.
Можно ли заказать другой вывод или длину провода?
Да, по заказу делаем провод нужной длины в термостойкой изоляции, а также угловой вывод, защиту металлорукавом, резьбовой штуцер или фланец.
Как проверить старый патронный нагреватель?
Измерьте мультиметром сопротивление между выводами (должно быть несколько Ом) и сопротивление изоляции между выводом и корпусом (должно быть бесконечность). Визуально проверьте целостность оболочки.
Что нужно прислать для расчёта нового нагревателя?
Пришлите диаметр отверстия, длину, мощность, напряжение, тип вывода, рабочую температуру, модель оборудования или фото старого ТЭН с маркировкой.
Почему зазор в отверстии влияет на ресурс нагревателя?
При малом зазоре (менее 0,05 мм) обеспечивается плотный тепловой контакт, что снижает температуру спирали и продлевает срок службы. Большой зазор приводит к перегреву и быстрому выходу из строя.
