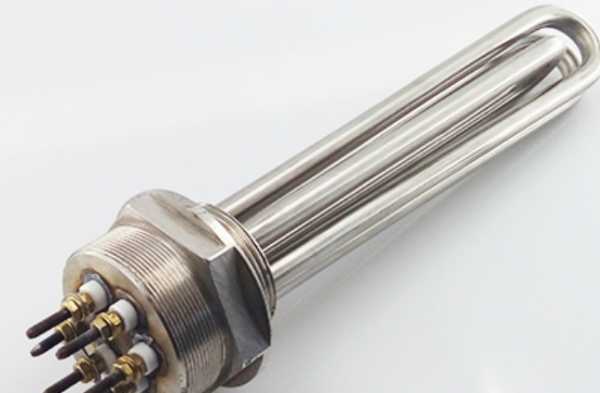

Характеристики
| Тип | блок электронагревательный для воды |
|---|---|
| Крепление | гайка 2,5 |
| Мощность | 6 кВт |
| Среда | вода |
Где применяется и в каком оборудовании
Блок ТЭН для водонагревателя ставят в электроводонагреватели, бойлеры косвенного нагрева с электродогревом, подогреватели бассейнов, купели и бани. В моечных машинах используют отдельный блок нагрева воды ополаскивания.
Примеры оборудования: бойлеры Taurus Metalac MAX и аналоги, подогреватели Elecro Flow Line, проточные электроводонагреватели ZOTA InLine, купольные посудомоечные машины.
- Бойлеры косвенного нагрева с электродогревом: дополнительный блок ТЭН 1,5-3 кВт, 220В, резьба 1 1/2 дюйма
- Подогреватели бассейнов Elecro Flow Line: блок 12-15 кВт, 400В, титан под хлор и соль
- Моечные машины: ТЭН бака мойки Ø32 мм, 1,8 кВт; блок нагрева воды ополаскивания около 9,1 кВт при 380В
- Проточные электроводонагреватели ZOTA InLine: 380В, регулировка 30-70°C, для ГВС без бака-накопителя
Подбор материала оболочки: хлор, соль, кислотостойкая сталь
В бассейне с хлором и солевым электролизом обычная нержавейка дает питтинговую коррозию. По рабочему эталону (на основе ГОСТ 13268-88 и заводских данных) удельная поверхностная мощность зависит от среды: для проточной чистой воды q=8-12 Вт/см², для стоячей воды в баке q=3-5 Вт/см². При повышенной солености титан - единственный материал, предотвращающий гальваническую реакцию.
Для бака ГВС с обычной водой достаточно кислотостойкой стали AISI 304 или 08Х18Н10Т. Накипеобразование и время нагрева воды зависят от удельной мощности и теплоёмкости воды. Блок ТЭН 6 кВт для таких условий подбирается по составу воды и температуре.
Из нашей практики
Замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера. Фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Производитель котельного и водонагревательного оборудования заказывал блоки 72 кВт и 30 кВт на фланце. Трубка из нержавеющей стали, с гильзой под термопару.
Конструктивные исполнения и защита
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием: исполнение определяет задача заказчика.
В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Это даёт защиту от перегрева и контроль температуры.
Проверка старого блока
По ГОСТ 13268-88 одиночный ТЭН должен иметь сопротивление изоляции в холодном состоянии не менее 0,5 МОм, при приёмо-сдаточных испытаниях - не менее 50 МОм. Допускается проверять ток утечки: не более 0,75 мА/кВт.
Рабочее давление блока: для стали 08КП - 4,5 атм, для нержавеющей стали 08Х18Н10Т - 6 атм. Для трёхфазного подключения учитывайте число элементов: 2, 3 или 3×.
Что прислать для расчёта
Для расчёта ТЭНБ (блок ТЭН для бойлера) пришлите параметры из списка. Это ускоряет подбор и исключает ошибку.
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭН 6 кВт к моему оборудованию?
Если у вас бойлер, электроводонагреватель или подогреватель бассейна с креплением на гайке 2,5 и нужна мощность 6 кВт - подходит. Для точной проверки пришлите модель оборудования или фото старого блока.
Из какой стали делают оболочку ТЭН?
Для воды используют AISI 304/08Х18Н10Т, для агрессивных сред - 316L, Inconel или чистый титан. В солёной воде бассейна с хлором применяют титан.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием. Ремонт несъёмного блока обычно сводится к замене всего блока.
Как проверить старый блок?
Проверьте сопротивление изоляции: в холодном состоянии не менее 0,5 МОм, на заводе - не менее 50 МОм. Ток утечки не более 0,75 мА/кВт. Также проверьте целостность ТЭН и термостата.
Что прислать для расчёта?
Пришлите, что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину, модель оборудования или фото старого блока.
Какой материал нужен для бассейна с хлором и солью?
В морской и солёной воде обычная нержавейка подвержена питтинговой коррозии. При повышенной солёности титан - единственный материал, предотвращающий гальваническую реакцию и разрушение.
