Характеристики
| Мощность | 18 кВт |
|---|---|
| Напряжение | 380 В |
| Материал оболочки | нержавеющая сталь (сплав Incoloy) |
| Материал основания | латунь |
| Тип резьбы | наружная |
| Тип нагревателя | трубчатый (ТЭН) |
Где применяется и в каком оборудовании
Блок ТЭН 18 кВт применяется в проточных нагревателях бассейнов Pahlen Compact и Hi-Flow, а также в промышленных накопительных водонагревателях. В оборудовании Pahlen Compact корпус выполнен из AISI-316, мощность до 18 кВт, встроенный датчик потока и защита от перегрева.
Также блок ТЭН для бойлера косвенного нагрева с электродогревом может использоваться, где требуется резьбовое подключение 1 1/2". Для подогрева бассейнов и санитарной обработки тары в моечных машинах.
Подбор и расчёт
Для подбора блока ТЭН необходимо знать: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки.
Расчёт тепла через удельную теплоёмкость: Q = c·m·(t2-t1), где c для воды = 4,186 кДж/(кг·°C) ≈ 1,163 Вт·ч/(кг·°C). Мощность P[кВт] = V[л]×ΔT[°C]×1,163 / (1000×t[ч]). Учитывайте холодный старт нагрева и возможные потери.
Из нашей практики
- Производитель котельного и водонагревательного оборудования: изготовили блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
- Производство пластиковых изделий: замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера, фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Конструкция и материалы

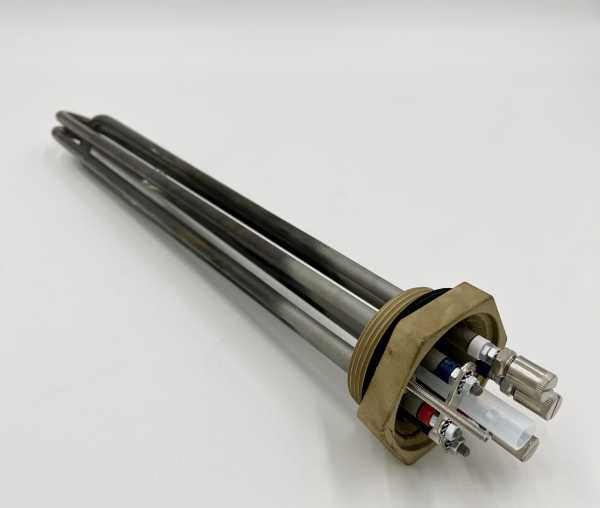

Нагреватель выполнен как единый ТЭН: трубка из нержавеющей стали (сплав Incoloy) запрессована в латунное основание с наружной резьбой для присоединения. По заказу возможны изоляция или покрытие нагревателя.
В комплект может входить гильза под датчик, колпак или клеммная коробка, термостат. Для агрессивных сред (морская вода) возможна установка титанового нагревательного элемента.
Особенности эксплуатации
В отличие от сухих ТЭН (в гильзе), данный блок является мокрым ТЭН - контактирует с водой напрямую, поэтому быстрее обрастает накипью. Для воды с высоким содержанием солей или для морской воды возможна питтинговая и щелевая коррозия.
Рекомендуется регулярная проверка и очистка от накипи. При работе в системах с морской водой используйте титановый нагревательный элемент или дополнительную защиту.
Что прислать для расчёта
Для расчёта и изготовления блока ТЭН предоставьте: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки, модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
ТЭН предназначен для водонагревателей Pahlen Compact и аналогичного оборудования с латунным основанием и наружной резьбой. Для точной совместимости сверьте размер резьбы, мощность и напряжение со старым нагревателем.
Из какой стали изготовлен ТЭН?
Оболочка ТЭН выполнена из нержавеющей стали сплава Incoloy. Основание - латунь. Для агрессивных сред возможна замена на титановый нагревательный элемент.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Это цельный нагреватель: трубка запрессована в латунное основание, под обычную разборку не рассчитан. По заказу делаем варианты с изоляцией или покрытием - исполнение определяет задача заказчика.
Как проверить старый блок перед заменой?
Измерьте сопротивление между выводами и корпусом (изоляция), проверьте целостность оболочки. Сравните мощность и напряжение с паспортными данными. При наличии накипи или коррозии замена обязательна.
Что прислать для расчёта нового блока?
Предоставьте: что нагреваете и до какой температуры, присоединение (резьба/фланец, размер), мощность, напряжение, число элементов, погружную длину, модель оборудования или фото старого блока с биркой.
Какие особенности эксплуатации блока в промышленных водонагревателях и СЭВ?
Блок рассчитан на напряжение 380В и мощность 18 кВт. При работе в системах с морской водой или высокой жёсткостью возможна коррозия, поэтому рекомендуется использовать титановые элементы или регулярное обслуживание. Учитывайте холодный старт нагрева - избегайте включения без воды.
