Характеристики
| Тип | Блок-тэн для водоподогревателей бассейна |
|---|---|
| Мощность | 15 кВт |
Где применяется и в каком оборудовании
Блок-тэн 15 кВт используется в проточных водоподогревателях бассейнов, таких как Elecro Flow Line Titan (12-15 кВт, корпус титан) и Pahlen Compact 18 (до 18 кВт, корпус AISI-316). Также применяется в промышленных накопительных электроводонагревателях (тип VLM) объёмом 100-1500 л, где мощность блока может достигать 45 кВт. В бойлерах косвенного нагрева с электродогревом (например, Taurus Metalac MAX) устанавливаются блоки 1,5-3 кВт, но для бассейнов требуется большая мощность.
- Проточные подогреватели бассейнов
- Промышленные накопительные водонагреватели
- Бойлеры косвенного нагрева с электродогревом
Как подобрать блок-тэн для бассейна
Для подбора блока-тэн 15 кВт нужно знать объём бассейна и требуемый перепад температур. Расчёт мощности ТЭН выполняется по формуле: P[кВт] = V[л] × ΔT[°C] × 1,163 / (1000 × t[ч]). Удельная мощность на поверхности ТЭН для проточной воды до 100°C составляет 8-12 Вт/см² (пик 15 при хорошей циркуляции). Для стоячей воды (режим поддержания) - 3-5 Вт/см². Материал оболочки выбирается с учётом жёсткости воды и содержания хлора/соли: для агрессивной среды применяются AISI 316, 12Х18Н10Т или титан, чтобы избежать питтинговой коррозии и гальванической коррозии. В бассейнах обязательно использование жертвенного анода.
Из нашей практики
Замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера на производстве пластиковых изделий. Был изготовлен блок на фланце Ø130 мм с тремя U-образными ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм. Ещё один случай: для производителя котельного и водонагревательного оборудования изготовили блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару. В документации такие блоки обозначаются как ТЭНБ.
Материалы и исполнение
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием: исполнение определяет задача заказчика. Материал оболочки: AISI 304, AISI 316 или 12Х18Н10Т, в зависимости от среды. Для бассейнов с хлором и солью рекомендуется титан или AISI 316. В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Для защиты от коррозии в баках с водой устанавливается жертвенный анод.
Особенности эксплуатации
По ГОСТ 13268-88, температура по активной длине ТЭН не должна отличаться от рабочей более чем на ±16% на прямых участках и ±15% на изогнутых. Сопротивление изоляции в холодном состоянии: не менее 0,5 МОм, при приёмо-сдаточных испытаниях: не менее 50 МОм. Ток утечки: не более 0,75 мА/кВт. Для бассейнов обязательны датчик потока и защита от перегрева (термовыключатель). Удельная мощность выбирается с учётом среды: для проточной воды: до 15 Вт/см², для стоячей: 3-5 Вт/см².
Что прислать для расчёта
Чтобы мы подобрали блок-тэн, пришлите: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки, модель оборудования или фото старого блока с биркой. Это позволит точно определить конфигурацию: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок-тэн 15 кВт к моему оборудованию?
Для точного ответа пришлите модель оборудования или фото старого блока с биркой. Блок подходит для проточных подогревателей бассейнов Elecro Flow Line и Pahlen, а также для промышленных накопительных водонагревателей.
Из какой стали делается блок-тэн для бассейна?
Для бассейнов с хлором и солью используем AISI 316, 12Х18Н10Т или титан. Выбор зависит от концентрации реагентов и жёсткости воды. AISI 304 подходит для менее агрессивных сред.
Можно ли отремонтировать блок-тэн или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы и неремонтопригодны. По заказу делаем съёмные ТЭН, с изоляцией или покрытием. Это позволяет заменить отдельный элемент без замены всего блока.

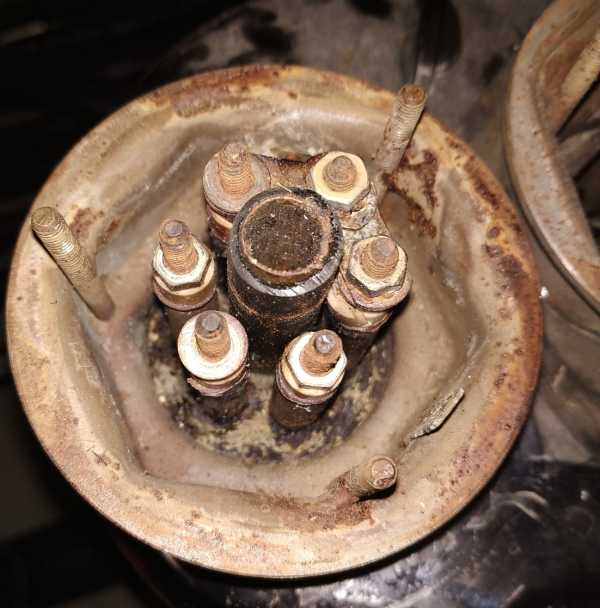

Как проверить старый блок-тэн?
Проверьте сопротивление изоляции (не менее 0,5 МОм) и ток утечки (не более 0,75 мА/кВт). Измерьте сопротивление ТЭН и сравните с расчётным по мощности. Осмотрите на наличие следов питтинговой коррозии.
Что прислать для расчёта блока-тэн?
Пришлите: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину, место установки, модель оборудования или фото старого блока с биркой.
Какой материал оболочки выбрать для бассейна с морской водой?
Для морской воды требуется титан или AISI 316, так как они устойчивы к гальванической коррозии и питтингу. Также обязателен жертвенный анод. AISI 304 не подходит для солёной воды.
