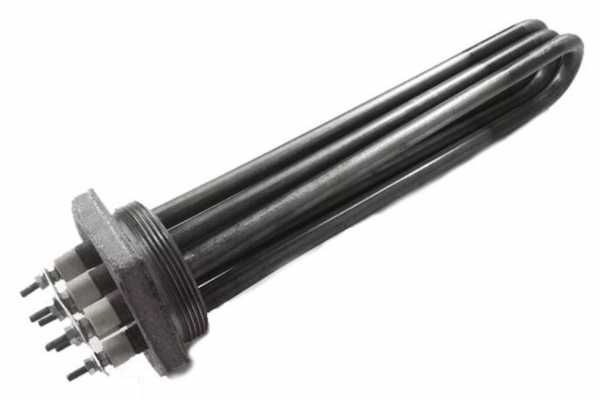

Характеристики
| Тип | Блок ТЭН СЭВ |
|---|---|
| Мощность | 9 кВт |
| Присоединение | G2 1/2" |
| Длина (L) | 365 мм |
Где применяется блок ТЭН СЭВ
Блок ТЭН СЭВ 9 кВт - это блок тэн для водонагревателя и бойлера. Используется в накопительных водонагревателях (бойлерах) косвенного нагрева с электродогревом, например, в оборудовании Taurus Metalac MAX и аналогах. Также применяется в купольных посудомоечных машинах (TATRA, МПК) для нагрева воды ополаскивания. Подходит для проточных электроводонагревателей типа ZOTA InLine и подогревателей бассейнов Elecro Flow Line. Напряжение подбираем под ваше оборудование.
Как подобрать блок под задачу
При подборе блока учитывайте мощность, присоединение, погружную длину и материал оболочки. Для расчёта мощности ТЭН используйте ΔT и объём нагреваемой среды. Стандартное присоединение - резьба G2 1/2 (блок тэн 2 1/2) или фланцевое подключение. По заказу делаем съёмные ТЭН, с изоляцией или покрытием. В комплект может входить гильза ТЭН под датчик, термостат или клеммная коробка.
Конструкция: термостат или автоматика
Блок может поставляться с электромеханическим термостатом (диапазон 0-85°C) или без него, для подключения к внешней автоматике. В паспортах ТЭНБ есть обозначения: «Т» - с терморегулятором, без буквы - без него. По заказу делаем блок с клеммной коробкой, колпаком, гильзой под датчик. Возможна установка датчика потока для защиты от холостого старта нагрева.
Выбор материала оболочки по среде
Для стандартного нагрева воды используется нержавеющая сталь AISI 304 или 12Х18Н10Т. Для агрессивных сред (кислоты, хлориды) применяют 316L, Inconel или чистый титан. Для масел и сухих сред - сталь 10. В пищевых ёмкостях - цельнотянутая 12Х18Н10Т. У ZOTA InLine корпус нагревателя титан для работы в бассейнах с солевым электролизом.
Примеры из нашей практики
- Производство пластиковых изделий: замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера. Фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
- Производитель котельного и водонагревательного оборудования: блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Данные, необходимые для расчёта
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок к моему оборудованию?
Для проверки совместимости сообщите модель оборудования или параметры старого блока. Мы подберём блок по присоединению, мощности и длине.
Из какой стали сделан блок?
Стандартно для воды используется нержавеющая сталь AISI 304. По заказу возможны другие материалы: 12Х18Н10Т, 316L, титан.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием. Ремонт блока обычно не предусмотрен, проще заменить.
Как проверить старый блок?
Измерьте сопротивление изоляции и целостность ТЭН. Сравните мощность, напряжение и присоединительные размеры с новым блоком.
Что прислать для расчёта?
Данные из раздела 'Что прислать для расчёта': среда, температура, присоединение, мощность, напряжение, длина, фото.
Как блок работает с термостатом или автоматикой?
Блок может поставляться с термостатом (механическим реле) или без него для подключения к внешнему контроллеру. Выбор зависит от системы управления.
